Реферат



Изобретение относится к обработке материалов резанием и может быть использовано для поперечной резки непрерывно движущегося материала, например полосового полимерного мате

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

I6 гг,,„- Ф :4i, Ф 6 4 . "4 союз совЕтских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4053543/25-27 (22) 09.04.86 (46) 23.01,88. Бкд. Ф 3 (72) Д.Н.Соловьев (53) 621.961(088 .8) (56) Авторское свидетельство СССР

Р 1134267, кл. В 21 F 11/00, 1983.

„„SU„„1368114 А 1 (5И 4 В 23 D 25/00, В 21 F 11/00 (54) УСТРОЙСТВО ДЛЯ ПОПЕРЕЧНОЙ РЕЗКИ

ДЛИННОЫЕРНОГО МАТЕРИАЛА (57) Изобретение относится к обработке материалов резанием и может быть использовано для поперечной резки непрерывно движущегося материала, например полосового полимерного мате1368114 риала. Целью изобретения является повышение точности отрезаемых заготовок. Полосовой материал 26 направ" ляется на наружную поверхность вращающегося барабана 2..Ролик 22 скользит по копиру 23, и прижимная планка.20 двуплечего рычага 21 поджимает материал 26 к реборде барабана 2. ДаИзобретение относится к обработке материалов резанием и может .быть использовано для поперечной резки непрерывно движущегося материала, например полосового полимерного материала.

Цель изобретения — повышение точности отреэаемых заготовок.

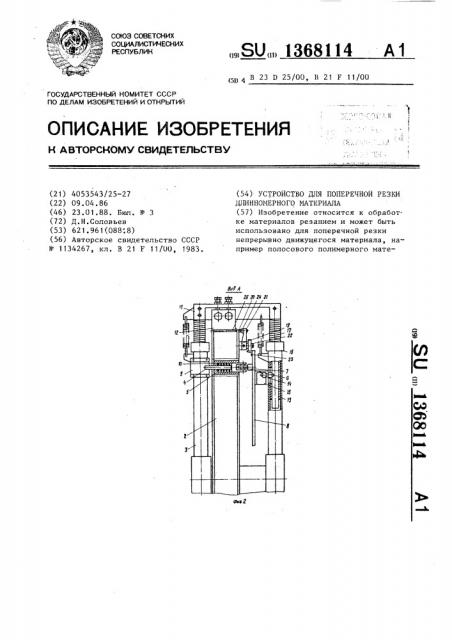

На фиг. 1 изображено устройство 10 для поперечной резки длинномерного материала, общий вид; на фиг, 2— вид А на фиг. 1.

Устройство состоит из рамы 1, на которой установлен барабан 2 в под- 1г шипниках с возможностью вращения, на валу которого смонтирована каретка 3, имеющая возможность возвратновращательного движения и выполненная в виде двух пар радиально установлен- 20 ных и связанных между собой стоек.

В плоскостях, перпендикулярных торцовой поверхности барабана 2, установлены оси 4 фиксаторов 5 с вращающимися роликами 6, которые контакти- 25 руют. с копиром 7, жестко установлен- ным на кронштейне 8. На каретке 3 выполнена площадка 9 для зацепления с осями 4, а для возвращения в исходное положение оси 4 снабжены пружи- gp нами 10. HalI-образных поперечинах 11 каретки 3 неподвижно закреплены ножи

12, а П-образные поперечины 11 находятся в направляющих втулках 13 каретки 3 и имеют возможность совершать возвратно-поступательное движение в результате взаимодействия ролика 14, ось которого зафиксирована в П-образной поперечине 11, с копиром 15, жестко закрепленным на кронштейне 8.

П-образные поперечины 11 снабжены гайками 16, регулирующими рабочий ход ножей 12 посредством пружины 17, а

1 лее фиксатор 5 вступает в зацепление с площадкой 9 каретки 3, которая начинает синхронно вращаться вместе с барабаном 2. При движении каретки 3 ролик 14 П-образной поперечины 11 взаимодействует с копиром 15, и происходит резка материала 26 ножами 12.

2 ил. пружина 18 обеспечивает возвращение каретки 3 в исходное положение. Установленные на барабане 2 механизмы 19 прижима имеют прижимные планки 20 и каждый выполнен в виде двуплечего рычага 21, одно из плеч которого представляет собой V-образный профиль, а на втором плече закреплен контактный ролик 22, взаимодействующий с копиром 23, закрепленным на кронштейне 8, а демпфирующая пружина 24 имеет возможность перемещать планку 20 в исходное положение. На раме 1 закреплен сьемник 25.

Устройство работает следующим образом.

Полосовой материал 26 направляется на наружную поверхность вращающегося барабана 2, ролик 22 скользит по копиру 23, и прижимная планка 20 двуплечего рычага 21 поджимает материал 26 к реборде барабана 2. Далее ось 4 фиксатора 5, перемещаясь в результате движения ролика 6 по копиру 7, вступает в зацепление с площадкой 9 каретки 3, которая начинает синхронно двигаться вместе с барабаном 2. При движении каретки 3 ролик

14 П-образной поперечины 11 взаимодействует с копиром 15 и происходит резка материала 26 ножами 12, при дальнейшем движении ролик 14 выходит из зацепления с копиром 15, и П-образная поперечина 11 вместе с ножами 12 под действием пружины 17 возвращается в нерабочее положение, одновременно ось 4 фиксатора 5 соскальзывает с площадки 9 под действием пружины 10, и каретка 3 пружиной 18 возвращается в исходное положение.

Далее контактный ролик 22 сходит с копира 23, и двуплечий рычаг 21 под

13681

Фиг.1

Составитель Ю.Филимонов

Редактор И.Горная Техред И.Попович Корректор М.Пожо

Заказ 150/13 Тираж 879 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r.Óæãoðoä, ул.Проектная, 4 действием пружины 24 разжимает отрезанный полосовой материал 26, а съемник 25 снимает его с поверхности барабана 2 и направляет на дальнейшую

5 транспортировку.

Формула и э о б р е т е н и я

Устройство для поперечной резки длинномерного материала на мерные заготовки, содержащее установленный с возможностью вращения приводной барабан со смонтированными на нем подпружиненными двуплечими рычагами, 1б на одних плечах которых с воэможностью взаимодействия с копиром установлены ролики, и ножи, о т л и ч а ю щ е е с я тем, что, с целью повышения точности отрезаемых загото- yg!

4 4 вок, оно снабжено свободно установленной на барабане кареткой, выполненной в виде двух пар радиально установленных и связанных между собой стоек и двух П-образных поперечин, каждая иэ которых расположена на соответствующей паре стоек с возможностью возвратно-поступательного от индивидуального копира перемещения вдоль них, прижимами, закрепленными на свободных плечах двуплечих рычагов, и фиксаторами, смонтированными на барабане с возможностью осевого перемещения от индивидуального копира и взаимодействия с кареткой, прй этом ножи смонтированы на П-образных поперечинах, а каретка подпружинена в направлении противоположном наЭ

I правлению вращения барабана.
