Хонинговальная головка

Иллюстрации

Показать все

Реферат



Изобретение относится к области станкостроения, в частности к финишной обработке, а именно к хонингованию. Целью изобретения является повышение точности при обработке отверстий с прерьшистой поверхностью. В пазах корпуса 1 хонинговальной головки размещены колодки с абразивными брусками S. На боковых поверхностях колодок и брусков выполнены выступы 4 и впадины. Колодки с брусками установлены с возможностью размещения выступов каждой колодки между выступами смежных колодок. 2 ил.

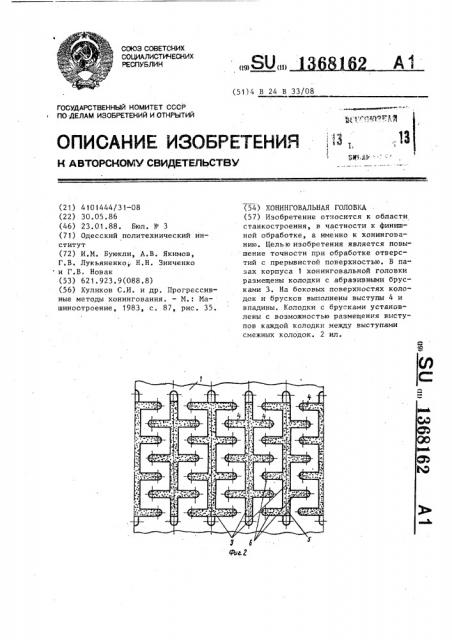

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (51) 4 В 24 В 33/08

Ц,, .-Р4..)о» ЙМ

;3

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTGPCHGlCY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ HOMHTET СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4101444/31-08 (22) 30.05.86 (46) 23.01.88. Бюл. ¹ 3 (71) Одесский политехнический институт (72) И.M. Буюкли, А.В. Якимов, Г,В. Лукьяненко,, Н.Н. Зинченко и Г.В, Новак (53) 621.923.9(088.8) (56) Куликов С.И. и др, Прогрессивные методы хонингования. — М.: Машиноотроение, 1983, с. 87, рис. 35. (54) ХОНИНГОВАЛЬНАЯ ГОЛОВКА (57) Изобретение относится к области станкостроения, в частности к финишной обработке, а именно к хонингованию. Целью изобретения является повышение точности при обработке отверстий с прерывистой поверхностью. В пазах корпуса 1 хонинговальной головки размещены колодки с абразивными брусками 3. На боковых поверхностях колодок и брусков выполнены выступы 4 и впадины. Колодки с брусками установлены с возможностью размещения выступов каждой колодки между выступами смежных колодок. 2 ил.

Составитель В. Онегин

Техред Л.Сердюкова

Редактор Г. Гербер

Корректор А. Тяско

Заказ 154/15 Тираж 677

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж"35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

1368!6

Изобретение относится к финишной обработке материалов хонингованием.

Цель изобретения — повышение точности при обработке отверстий с пре5 рывистой поверхностью.

На фиг. 1 показана хонинговальная головка, продольный разрез; на фиг.2— развертка цилиндрической рабочей части с планом размещения брусков. 10

Хонинговальная головка состоит из корпуса 1, в котором размещен конус 2 разжима, связанный с приводом разжима (не изображен) и контактирующий конической (клиновой) поверхностью с опорной поверхностью брусков 3, по бокам которых выполнены выступы 4.

Колодки с брусками 3 взаимодействуют с пружинами сжима. Выступы каждой колодки размещены между выступами смеж- 20 ных. При нечетном числе колодок одна из них 5 выполнена с асимметричными по бокам выступами 6, Эта является в данном случае замковой" колодкой.

2 2

Колодки с брусками 3 взаимодейстуют с пружинами сжима 7.

При прохождении какой-либо колодки с брусками над, например шпоночным пазом, следующая за ней колодка с бруском перекрывает полностью паз раньше, чем предыдущая полностью вышла из зоны паза, т.е. колодки за счет боковых выступов работают перекрывая друг друга.

Формула и з о б р е т е н и я

Хонинговальная головка, содержащая корпус, в пазах которого размещены колодки с абразивными брусками, и конус -разжима, установленный с возможностью контакта с колодками, о т л ич а ю щ а я с я тем, что, с целью повышения точности при обработке отверстий с прерывистой поверхностью, на боковых поверхностях колодок и абразивных брусков выполнены выступы и впадины, которые размещены со взаимным перекрытием.
