Устройство для уплотнения бетонной смеси

Устройство для уплотнения бетонной смеси

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для поверхностного уплотнения бетонных смесей. Цель - повышение качества формуемых изделий. Устройство содержит портал с приводом вертикальных перемещений верхней и нижней рам, соединенных друг с другом упругими элементами, причем верхняя П-образная рама контактирует посредством роликов с направляющими портала , на которых расположены регулируемые упоры, а возбудитель колебаний смонтирован на нижней раме и соединен шатунами с уплотняющей плитой, шарнирно связанной с рамой. Для повышения качества (формуемых i изделий и надежности работы виброплита, имеющая упругую подвеску к нижней раме , вьшолнена со стойками с опорными роликами и конечными выключателями, а нижняя рама - со смонтированными синхронизированными приводным и ведомым валами с кулачками, контактирующими с опорными роликами. 5 ил. с (Л

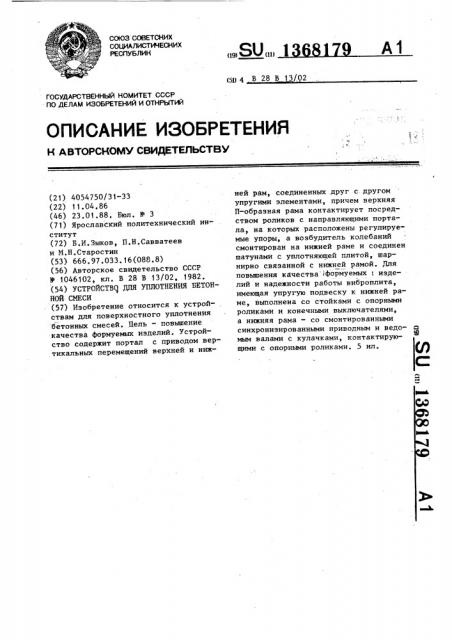

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (И) (sD 4 В 28 В 13/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4054750/31-33 (22) i 1.04.86 (46) 23.01.88. Бюл. N% 3 (71) Ярославский политехнический институт (72) Б.И.Зыков, П.Н.Савватеев и N,Н.Старостин (53) 666.97.033. 16(088.8) (56) Авторское свидетельство СССР

М 1046102, кл. В 28 В 13/02, 1982. (54) УСТРОЙСТВ(ДЛЯ УПЛОТНЕНИЯ БЕТОННОЙ СМЕСИ (57) Изобретение относится к устройствам для поверхностного уплотнения бетонных смесей. Цель — повышение качества формуемых иэделий. Устройство содержит портал с приводом вертикальных перемещений верхней и нижней рам, соединенных друг с другом упругими элементами, причем верхняя

П-образная рама контактирует посредством роликов с направляющими портала, на которых расположены регулируемые упоры, а возбудитель колебаний смонтирован на нижней раме и соединен шатунами с уплотняющей плитой, шарнирно связанной с нижней рамой. Для повышения качества формуемых . изделий и надежности работы виброплита, имеющая упругую подвеску к нижней раме, выполнена со стойками с опорными роликами и конечными выключателями, а нижняя рама — со смонтированными синхронизированными приводным и недо- с мым валами с кулачками, контактирующими с опорными роликами. 5 ил.

1368179

Изобретение относится к производству сборного бетона и железобетона, Цель изобретения — повышение качества формуемых изделий.

На фиг.1 изображено устройство при работе уплотняющей плиты, вид

1 сбоку; на фиг.2 — то же, при работе виброплиты; на фиг.3 — разрез А-А на фиг.1;.на фиг.4 — положение экс- 10 центриков и роликовых упоров при рабочем положении виброплиты; на фиг. 5— то же, при нерабочем положении виброплиты.

1Г

Устройство для уплотнения бетонной смеси содержит самоходный портал.1, к которому при помощи силовых цилиндров 2 присоединена верхняя П-образная рама 3, имеющая направляющие ро- 20 лики 4 и соединенная посредством упругих элементов .5 с нижней рамой 6, на передней части которой закреплен

KpHBoIIIHIIHblH вибровозбудитель 7, связанный клиноременной передачей 8 с приводным электродвигателем 9.

Трамбующая плита 10 посредством шатунов 11 соединена с вибровозбудителем 7, а с нижней рамой 6 — посредством шарниров 12 и стоек 13. Для .фиксации положения плиты 10 на самоходном портале 1 имеются регулируемые по высоте упоры 14. К нижней раме 6 на упругой подвеске 15 присоединена виброплита 16, на которой закреплены 36 вибраторы 17, стойки 18 с роликовыми упорами 19, на стойках 18 смонтированы конечные выключатели 20 и 21.

На нижней раме 6 смонтирован механизм вертикальных перемещений вибро" 40 плиты 16, состоящий из привода 22, цепной передачи 23, приводного вала

24 и синхронизированного с ним шестернями 25 ведомого вала 26. На концах валов. 24 и 26 закреплены эксцент- 45 рики 27 с фиксирующими выемками, на внешних торцах которых расположены толкатели 28 и 29.

Устройство работает следующим образом. 50

Регулируемые по высоте упоры 14 устанавливаются на заданной высоте, силовые цилиндры 2 опускают рабочий орган, включают привод передвижения портала 1 и электродвигатель 9, который приводит в действие кривошипный вибровозбудитель 7. Трамбующая плита

10 разравнивает и предварительно уплотняет бетонную смесь в форме, оставляя припуск смеси над уровнем формы. При этом виброплита 16 приподнята над уровнем формы эксцентриками 27.

После выхода плиты 10 за пределы формы вибровозбудитель 7 отключается, а портал 1 устанавливается таким образом, чтобы виброплита 16 расположилась над формой. Включают привод 22, валы 24 и 26 поворачиваются на 180 в разные стороны, эксцентрики 27 выходят из контакта с роликовыми упорами 19 и толкатель 28 нажимает на кнопку конечного выключателя 21, привод

22 выключается. Виброплита 16 опускается на бетонную смесь, включают вибраторы 17 и в течение необходимого времени производится доуплотнение смеси, причем плита 16 имеет возможность опуститься ниже края формы.

После окончания уплотнения вновь включают привод 22, валы 24 и 26 поворао чиваются на 180, эксцентрики 27 входят в контакт с роликовыми упорами

19, толкатель 29 нажимает кнопку конечного выключателя 20, привод 22 выключается, виброплита 16 поднимает ся и фиксируется в нерабочем положении. формула изобретения

Устройство для уплотнения бетонной смеси, содержащее размещенные в вертикальных направляющих самоходного портала и связанные между собой амортизаторами верхнюю и нижнюю секции рамы, последовательно установленные на ней по ходу трамбующую плиту с кривошипным возбудителем.колебаний и подпружиненную относительно нижней секции рамы виброплиту, о т— л и ч а ю щ е е с я тем, что, с целью повышения качества формуемых из"

1 делий, оно снабжено механизмом вертикальных перемещений виброплиты в виде приводных синхронизированных эксцентриков с фиксирующими выемками и контактирующих с поверхностями последних роликовых упоров, смонтированных соответственно на нижней секции рамы и виброплите.

13б8179

1368179

27

18

27 фиг;9
