Способ отбелки целлюлозы

Способ отбелки целлюлозы

Иллюстрации

Показать все

Реферат



Изобретение относится к области целлюлозно-бумажной промьшленности и позволяет улучшить прочностные показатели целлюлозы и увеличить ее вязкость. Небеленую хвойную сульфатную целлюлозу суспендируют в 0,1 - 2,0%-ном водном растворе азотной кислоты и хлорируют в течение 60 мин при температуре 20°С. Расход хлора задают исходя из жесткости целлюлозы. Затем целлюлозу промывают, подвергают щелочению при температуре 70 С в течение 120 мин и расходе щелочи 3% от массы абсолютно сухого волокна. Последующую добелку проводят по принятой для данного производства схеме , включая обработку гипохлоритом натрия и двуокисью хлора с промежуточным щелочением и кисловку SO. 2 табл. о (П

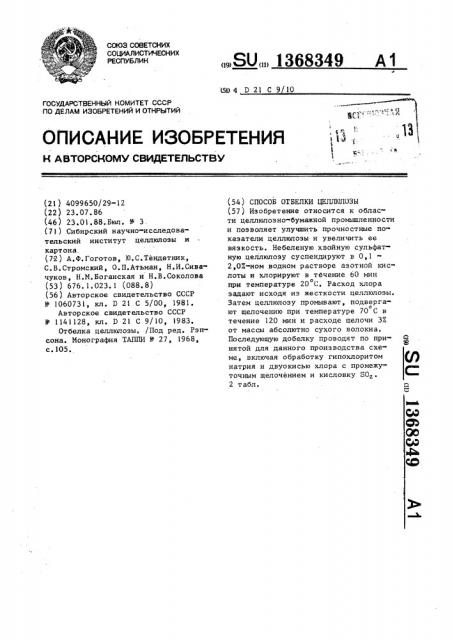

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (58 4 D 21 С 9 10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ, 4

1% Е

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4099650/29-12 (22) 23.07.86 (46) 23.01.88.Бюл. N 3. (71) Сибирский научно-исследовательский институт целлюлозы и картона, (72) А.Ф.Гоготов, Ю.С.Тендвтник, С.В.Стромский, О.П.Атьман, Н.И.Сивачуков, Н.M.Боганская и Н.В.Соколова (53 ) 676. 1. 023. 1 (088. 8) (56) Авторское свидетельства СССР

У 1060731, кл. D 21 С 5/00, 1981 °

Авторское свидетельство СССР

У 1141128, кл. D 21 С 9/10, 1983.

Отбелка целлюлозы. /Под ред. Рэпсова. Монография ТАППИ У 27, 1968, с ° 105.

Л0„„1368349 А1 (54) СПОСОБ ОТБЕЛКИ ЦЕЛЛЮЛОЗЫ (57) Изобретение относится к области целлюлозно-бумажной промышленности и позволяет улучшить прочностные показатели целлюлозы и увеличить ее вязкость. Небеленую хвойную сульфатную целлюлозу суспендируют в 0,1

2,0Х-ном водном растворе азотной кислоты и хлорируют в течение 60 мин при температуре 20 С. Расход хлора задают исходя из жесткости целлюлозы.

Затем целлюлозу промывают, подвергают щелочению при температуре 70 С в течение 120 мин и расходе щелочи ЗЕ от массы абсолютно сухого волокна.

Последующую добелку проводят по принятой для данного производства схеме, включая обработку гипохлоритом натрия и двуокисью хлора с промежуточным щелочением и кисловку ЯО .

2 табл.. 1368349

Таблица1

Пример

1Г

Прирост вязкости по -сравнению с из вестным способом, %

Концентрация раствора

HNO %

Вязкость целлюлозы, мПа с

62 0

0,1

15,9

25

74,0

0,5

38,3

76,0

42,0

1,0

45,8

78,0

1,5

2,0

83,0

55,1

6 (известный )

53 ° 5

Таблица 2

Сопротивление

Разрывная длина, м

Белизна, %

Вяэ

Пример кость, мПа с раздиран, мН продавливанию, кПа излому, число двойных перегибов

1 30,8 . 88, 1 8300 2800 529

2 33,9 87,9 8450 2820 535

900

910

Изобретение относится к способам отбелки волокнистых материалов и может быть использовано в целлюлознобумажной промышленности при производстве беленых целлюлоз для писчих и печатных видов бумаги.

Целью изобретения является улучшение прочностных показателей целлюлозы и увеличение ее вязкости.

Согласно предлагаемому способу отбелку целлюлозы осуществляют путем хлорирования целлюлозной массы хлором в присутствии 0,1-2,0%-ного водного раствора азотной кислоты, щелочения массы, ее добелки и кисловки.

Совместное присутствие в реакционной смеси хлора и азотной кислоты позволяет значительно повысить вязкость и механические показатели целлюлозы.

Пример 1. Небеленую хвойную сульфатную целлюлозу (жесткость

28,4 ед. Каппа, вязкость 110 2 мПа с) суспендируют в 0 ° 1%-ном водном растворе азотной кислоты и хпорируют в течение 60 мин при 20 С. Расход хлора задают, исходя из жесткости целлюлозы. Затем целлюлозу промывают и о подвергают щелочению при 70 С в течение 120 мин и расходе щелочи 3% от массы абсолютно сухого волокна. Дальнейшую добелку проводят по принятой для данного производства схеме,включая обработку гипохлоритом натрия и двуокисью хлора с промежуточным щелочением и кисловку SO .

Пример 2-5. Предлагаемый способ отбелки целлюлозы осуществляют аналогично примеру 1 с той лишь разницей, что целлюлозу суспендируют в водном растворе азотной кислоты концентрацией соответственно 0,5; 1,0;

1,5 и 2,0%.

Результаты по изменению вязкости целлюлозы на стадии хлорирования приведены в табл.1; качественные харак5 теристики отбеленных целлюлоз - в табл. 2.

Пример 6 (по известному способу). Способ осуществляют аналогично примеру 1, но без использования азотной кислоты на стадии хлорирова ния.

Как видно из табл.1, добавка HNO на стадии хлорирования приводит к

40 повышению вязкости целлюлозы примерно в 1,5 раза.

Увеличение концентрации раствора

HNO (больше 2%) не приводит к повышению вязкости целлюлозы.

1368349

Продолжение табл.2

Разрывная длина, м

Сопротивление

Белизна, I

Пример

Вязкость, мПа с продавливанию, кПа излому, число двойных перегибов раэдиранию, мН

37,6 87,3 8500

2900 549

9 l5

6. (известный) 2750 491

22,8 88в4 7550

870

Редактор Н.Гунько

Составитель А.Моносов

Техред Л. Сердюкова Корректор А. Зимокосов

Тираж 348 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Заказ 196/24

Производственно-полиграфическое предприятие, г.Ужгород, ул,Проектная, Как видно из табл.2, предлагаемый способ позволяет значительно улучшить прочностные показатели целJIIQII 0S bI

Таким образом, изобретение позволяет повысить качество беленой целлюлозы без значительных энергетических затрат и использования двуокиси хлора на стадии хлориро.вания.. Формула и з о б р е т ения

Способ отбелки целлюлозы путем хлорирования целлюлозной массы, ее щелочения, добелки и кисловки, о тл и ч а ю шийся тем, что, с целью улучшения прочностных показателей целлюлозы и увеличения ее вязкости, хлорирование целлюлозной массы осуществляют в присутствии 0,1

2,0Х-ного водного раствора азотной кислоты
