Стыковое соединение стропильной балки с колонной

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству , а именно к стыковым соединениям железобетонных большепролетных балок с колоннами одноэтажных промышленных зданий, возводимых в сейсмических районах. Целью изобретения является повышение сейсмостойкости здания и снижение металлоемкости. Стыковое соединение состоит из опорной части балки 1 и колонны 2 с оголовком 3, на который надет соединительный элемент 4, состоящий из двух перпендикулярно расположенных отрезков П-образного стального профиля, при этом полки П-образных профилей 5 упираются в пружинные гасители 6 колебаний , расположенные в пазах 7 оголовка колонны 2. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

PECflYE JIHH (19) (И) (51) 4 Е 04 В 1/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H A ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

7

7 А

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4050047/29-33 (22) 07.04.86 (46) 23. 01. 88. Бюл. У 3 (71) Государственный проектный и научно-исследовательский институт "Казахский ПромстройНИИпроект (72) А.А. Кравченко и А.П. Штифанов (53) 69.057.4 (088.8) (56) Авторское свидетельство СССР

N - 490916, кл. Е 04 В i/38, 1972.

Пособие по проектированию каркасных промзданий для строительства в сейсмических районах к СНиП П-?-81.

M. 1984, с. 58, рис.,33. (54) СТЫКОВОЕ СОЕДИНЕНИЕ СТРОПИЛЬНОЙ

БАЛКИ С КОЛОННОЙ (57) Изобретение относится к строительству, а именно к стыковым соединениям железобетонных большепролетных балок с колоннами одноэтажных промышленных зданий, возводимых в сейсмических районах. Целью изобретения является повышение сейсмостойкости здания и снижение металлоемкости.

Стыковое соединение состоит из опорной части балки 1 и колонны 2 с оголовком 3, на который надет соединительный элемент 4, состоящий из двух перпендикулярно расположенных отрезков П-образного стального профиля, при этом полки П-образных профилей 5 упираются в пружинные гасители 6 ко- с

<О лебаний, расположенные в пазах ? оголовка колонны 2. 2 ил.

68398 2 лярных отре зков П-образного стального профиля, таким образом, чтобы полки П-образных профилей 5 соединительного элемента 4 уперлись в пружинные гасители колебаний 6.

Предлагаемое стыковое соединение обеспечивает податливость стропильной балки по оголовку колонны при лю1О бом направлении горизонтального сейсмического воздействия. При этом горизонтальная сейсмическая нагрузка направляется на преодоление усилий сопротивления пружинных гасителей ico1б лебаний, что приводит к снижению горизонтальных нагрузок на колонны.

13

Изобретение относится к строительству, а именно к стыковым соединениям желе зобе тонных большепролетных балок с колоннами, и может быть использовано при строительстве одноэтажных промышленных зданий в сейсмических районах.

Цель изобретения — повышение сейсмостойкости здания и снижение металлоемкости.

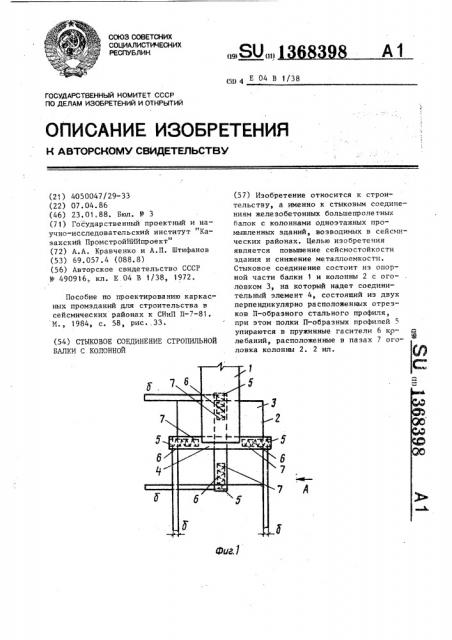

На фиг. 1 изображено соединение стропильной балки с колонной, вид сверху; на фиг. 2 — вид А на фиг. 1.

Соединение включает опорную часть стропильной балки 1 и колонну 2 с оголовком 3. К опорной части стропильной балки 1 приваривается соединительный элемент 4, состоящий из двух перпендикулярно расположенных отрезков П-образного стального профиля 5, свободно фиксируемых на оголовке колонны 2. При этом полки П-образных профилей 5 упираются в пружинные гасители 6 колебаний, расположенные в пазах 7 на оголовке колонны 2.

Стыковое соединение выполняется следующим образом.

После монтажа колонн 2 на оголовках 3 в пазах 7 размещают пружинные гасители 6 колебаний таким образом, чтобы концы их выступали за грани колонны 2 на расстояние б, равное наибольшим перемещениям покрытия здания от сейсмической нагрузки. После этого на оголовки 3 колонн 2 одеваются соединительные элементы 4, состоящие из двух взаимно перпендикуФормула и з о б р е т е н и я

2п Стыковое соединение стропильной балки с колонной, включающее размещенные между опорной частью стропильной балки и оголовком колонны, жестко скрепленные между собой и с опор25 ной частью балки и выступающие за габарит колонны соединительные элементы, о т л и ч а ю щ е е с я тем, что, с целью повышения сейсмостойкос-. ти здания и снижения металлоемкости, 3п соединительные элементы выполнены в виде двух перпендикулярно расположенных отрезков П-образного профиля, охватывающих полками оголовок колонны, при этом стыковое соединение снабжено опирающимися в полки пружинными

35 гасителями колебаний, для размещения которых в оголовке колонны выполнены пазы.

1368398

Составитель К. Михайлов

Редактор Н. Рогулич Техред H.Bepec

Корректор М. Пожо

Заказ 205/27 Тираж 687

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
