Класс 24е, 1,, ¹ 136843

СССР

i //б,-

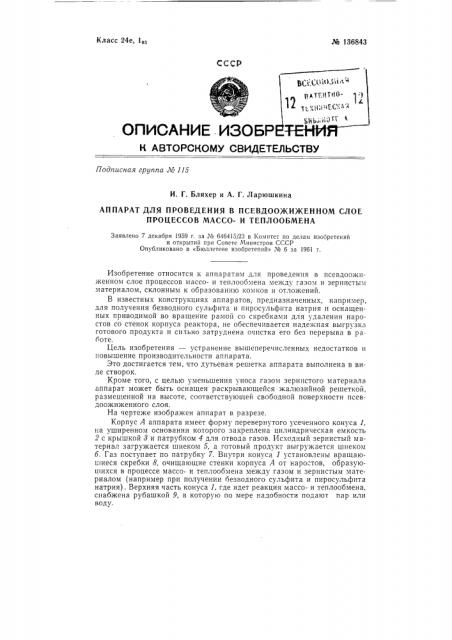

ОПИСАНИЕ ИЗОБР 1".: (, (1 Й 1511 ""

), . 1

11 ТГс11т11014

1;1 И.:1 1 1,1,„,;ДгГ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 115

И. Г. Бляхер и А. Г. Ларюшкина

АППАРАТ ДЛЯ ПРОВЕДЕНИЯ В ПСЕВДООЖИЖЕННОМ СЛОЕ

ПРОЦЕССОВ МАССО- И ТЕПЛООБМЕНА

Заявлено 7 декабря 1959 r. за № 646415 23 в Комитет по делам изооретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 6 за 1961 г.

Изобретение относится к аппаратам для проведения в псевдоожнженном слое процессов массо- и теплообмена между газом и зернистым материалом, склонным к образованию комков и отложений.

В известных конструкциях аппаратов, предназначенных, например, для получения безводного сульфита и пиросульфита натрия и оснащенных приводимой во вращение рамой со скребками для удаления наростов со стенок корпуса реактора, не обеспечивается надежная выгрузка готового продукта и сильно затруднена очистка его без перерыва в работе.

Цель изобретения — устранение вышеперечисленных недостатков и повышение производительности аппарата.

Это достигается тем, что дутьевая решетка аппарата выполнена в виде створок.

Кроме того, с целью уменьшения уноса газом зернистого материала аппарат может быть оснащен раскрывающейся жалюзийной решеткой, размещенной на высоте, соответствующей свободной поверхности псевдоожиженного слоя.

На чертеже изображен аппарат в разрезе.

Корпус А аппарата имеет форму перевернутого усеченного конуса 1, на уширенном основании которого закреплена цилиндрическая емкость

2 с крышкой 8 и патрубком 4 для отвода газов. Исходный зернистый материал загружается шнеком 5, а готовый продукт выгружается шнеком

6. Газ поступает по патрубку 7. Внутри конуса 1 установлены вращаюшиеся скребки 8, очищающие стенки корпуса А от наростов, образуюшихся в процессе массо- и теплообмена между газом и зернистым материалом (например при получении безводного сульфита и пиросульфита натрия). Верхняя часть конуса 1, где идет реакция массо- и теплообмена, снабжена рубашкой 9, в которую по мере надобности подают пар или воду.
