Реферат



Изобретение относится к силоизмерительной технике и позволяет повысить чувствительность устройства. Кольцевой упругий элемент I динамометра выполнен в виде спиральной пружины с плотно поджатыми витками, размещенной в диаметрально установленных силовводящих элементах - зажимах 2 и 3. Приложение растягивакяцей или сжимающей нагрузки вызывает деформацию упругого элемента 1. Величина деформации , пропорциональной приложенному усилию, определяется по шкале измерителя - индикатора 4. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (И) %

13j (51) 4 G 1 L 1/04

П(ТЕ.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ИМБЕР .

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К Д BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3941594/24-10 (22) 13.08.85 (46) 23.01.88. Бюл. N- 3 (71) Новосибирский электротехнический институт (72) В.M.Àðõèïoâ, И.А.Довгопол, В.А.Петров и С.М.Петухов (53) 531.781(088.8) (56) Авторское свидетельство СССР

11 678347, кл. G 01 L 1/04, 1977.

Авторское свидетельство СССР

Ф 555298, кл. G 01 L 1/04, 1976.

Авторское свидетельство СССР

У 233971,, кл.. "6 01 L 1/04, 1967. (54) ДИНАМОМЕТР (57) Изобретение относится к силоизмерительной технике и позволяет повысить чувствительность устройства.

Кольцевой упругий элемент 1 динамометра выполнен в виде спиральной пружины с плотно поджатыми витками, размещенной в диаметрально установленных силовводящих элементах — зажимах

2 и 3. Приложение растягивающей или сжимающей нагрузки вызывает деформацию упругого элемента 1. Величина деформации, пропорциональной приложенному усилию, определяется по шкале измерителя — индикатора 4. 1 ил.

13686

Составитель В. Курбатова

Техред А.Кравчук Корректор А. Зимокосов

Редактор Н.Бобкова

Заказ 279/40

Тираж 847 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к измерительной технике.и может быть использовано для измерения усилий.

Цель изобретения — повышение чув6 ствительности измерения.

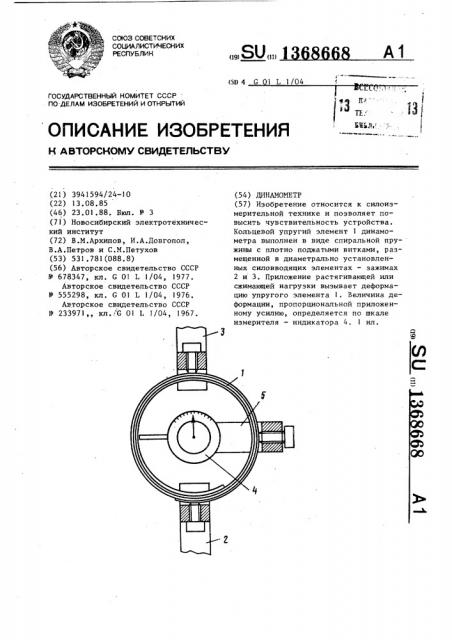

На чертеже представлен динамометр, общий вид.
