Реферат



Лоа 13693G

Класс 42i, 19„

СССР

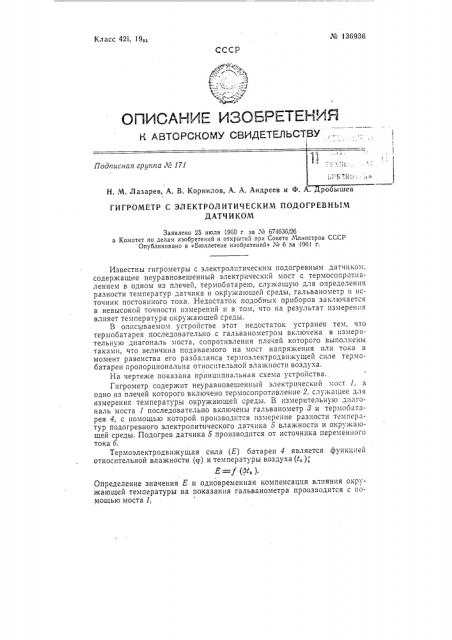

ОПИСАНИ ИЗОБРЕТЕНИЯ

К АВТСРСНОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л5 171

Н. М. Лазарев, А. В. Корнилов, А. A. Андреев и Ф.

ГИГРОМЕТР С ЭЛЕКТРОЛИТИЧЕСКИМ ПОДОГРЕВНЬ1М

ДАТЧИКОМ

Заявлено 26 июля 1960 г. за М 674636/26 в Коз1итет по делам изобретений и открытий при Совете Чпнистров СССР

Опубликовано в <Бюллетене изобретений» М 6 за 19al г.

Известны гигрометры с электролитическим подогревным датчиком, содержащие неуравновешенный электрический мост с термосопротивлением в одном из плечей, термобатарею, служащую для определения разности температур датчика и окружающей среды, гальванометр и источник постоянного тока. Недостаток подобных приборов заключается в невысокой точности измерений и в том, что на результат измерения влияет температура окружающей среды.

В описываемом устройстве этот недостаток устранен тем, что термобатарея последовательно с гальванометром включена в измерительную диагональ моста, сопротивления плечей которого выполнены такими, что величина подаваемого на мост напряжения или тока в момент равенства его разбаланса термоэлектродвижущей силе термобатареи пропорциональна относительной влажности воздуха.

На черте>ке показана принципиальная схема устройства.

Гигрометр содержит неуравновешенный электрический мост (, в одно из плечей которого включено термосопротивление 2, служащее для измерения температуры окружающей среды. В измерительную диагональ моста 1 последовательно включены гальванометр 3 и термобатарея 4, c troirombro которой производиTcz пзмере>1ие разности Tåмператур подогревного электролитического датчика 5 влажности и окружающей среды. Подогрев датчика 5 производится от источника переменного тока 6.

Термоэлектродвижущая сила (Е) батареи 4 является функцией относительной влажности (cp) и температуры воздуха (t, );

E=f (М,).

Определение значения Е и одновременная компенсация влияния окру>кающей температуры на показания гальванометра производится с помощью моста 1;

М 136936

Сопротивления 7, 8 и 9 моста Выполнены такими, что вс.7ичиия п0cTo5IIIIIol о ияпр51>кен31я или тОка, подяВяемяя иа мост В момент pOI,LистВЯ и I IIp51 iKc!!èя еГО рЯзоала нса Е Teр к!ОэлектродВи >кущей силе батг1

Реи 4, IIPDIIOPI IIOIIßëы1Я Относителы!ОЙ ВлажIiocTII ВоздУха.

Предмет изобретения

Редактор Н. С. Кутафина. Техреду А. A. Камышникова, Корректор Т. М. Аквилева, Объем 0,17 усл. п. л.

Цена 3 коп.

Формат бум. 70)(108 /i;.

Тнраяк 1030.

ЦБТИ при Комитете по делам изобретени13 и открытий при Совете Министров СССР

Москва, Центр, М, Черкасск33й пер., д. 2/6.

Поди. к печ. 18/Ч вЂ” 61 г

3ак. 966/21.

Типография, пр. Сапунова, 2, Гигрометр с электролитическим подогревцым датчиком, содержащий неуравновешенный электрический мост с термосопротивлеиием В одном из плечей, термобатарею, служящу1о для определения раз:1ости температур датчика и окружающеи среды, гальванометр и источник постоянного тока, отличающийся тем, что, с целью повышения точ110сти измерений и искл10чения Вл31яния Teìïepятуpbl ОкруiKBIOlllt среды на результат измерений, термобатарея последовательно с гальванометром включена в измерительную диагональ моста, сопротивления плечей которого выполнены такими, что величина подаваемого на мост напряжения или тока в момент равенства его разбаланса термоэлектродвижущей силе термобатареи пропорциональна относительной влажности воздуха.
