Устройство для заброса и намотки лески к удочке

Устройство для заброса и намотки лески к удочке

Иллюстрации

Показать все

Реферат



Изобретение относится к любительскому рыболовству, а именно к катушкам для лесок. Целью изобретения является повышение долговечности и надежности работы устройства. На диске 14 установлено с возможностью поворота кольцо 15 с отбортовкой 16, охватывающей по периферии внутреннюю сторону диска 14, на оси 9 рукоятки 3 жестко установлено храповое колесо 4, а на стойке 1 размещен подпружиненный двуплечий рычаг 6, одно плечо 7 которого расположено с возможностью взаимодействия с храповым колесом 4. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1369696 A 2 (51)4 А 01 К 8 00

В(. Р "< ?" 11%

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР пО делАм изОБРетений и ОтнРытий

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1149912 (21) 3980812/28-13 (22) 28.10.85 (46) 30.01.88. Бюл. Ф 4 (75) А.Ф.Гикало (53) 639.2(088.8) (56) Авторское свидетельство СССР

В 1149912, кл. А Ol К 89/00, 1983. катушкам для лесок. Целью изобретения является повышение долговечности и надежности работы устройства. На диске 14 установлено с возможностью поворота кольцо 15 с отбортовкой 16 ° охватывающей по периферии внутреннюю сторону диска 14, на оси 9 рукоятки 3 жестко установлено храповое колесо 4, а на стойке 1 размещен подпружиненный двуплечий рычаг 6, одно плечо 7 которого расположено с возможностью взаимодействия с храповым колесом 4. 3 ил. (54) УСТРОЙСТВО ДЛЯ ЗАБРОСА И НАМОТКИ ЛКСКИ К УДОЧКЕ (57) ИзобретениЬ относится к любительскому рыболовству, а именно к

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1 136969

Изобретение относится к любительскому рыболовству, а именно к катушкам для лесок.

По основному авт. св. Р 1149912 известно устройство для заброса и намотки лески к поплавочной удочке с пропускными кольцами. При намотке леска захватывается стержнем и протягивается по одной линии на торцовой поверхности диска, а легкость и плавность вращения диска регулируется путем сжатия или раэжатия спиральной пружины на оси рукоятки.

Недостатком устройства является образование углубления (пропила) на торце диска от длительного и многократного протягивания лески по одной и той же линии при намотке ее на катушку, что снижает срок службы устройства.

Спиральная пружина на оси рукоятки не обеспечивает необходимого торможения диска. При усиленном натяжении лески, в момент подсечки рыбы, 25 диск проворачивается против часовой стрелки, леска сходит с катушки и эффект подсечки снижается.

Цель изобретения — повышение долговечности и надежности работы устройства.

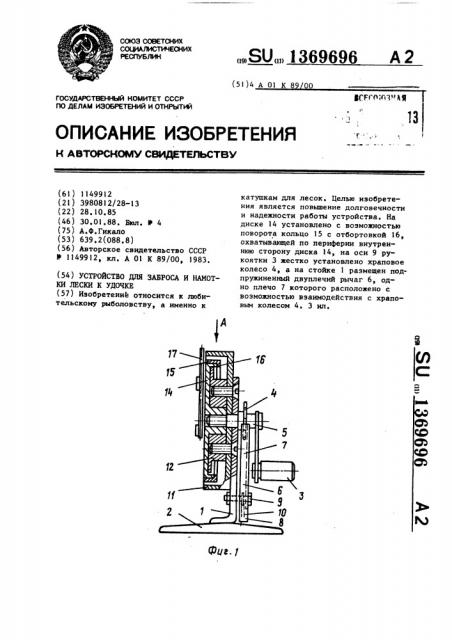

На фиг. 1 изображено устройство для заброса и намотки лески к удочке, поперечный разрез; на фиг. 2 — то же, вид справа (рукоятка условно снята); на фиг. 3 — то же, вид по стрел- З5 ке А на фиг. 1> путь движения лески при намотке ее на катушку (стойка и рукоятка оборваны).

Устройство содержит стойку 1 с опорой 2, рукоятку 3, храповое коле- 4О со 4, жестко установленное на оси 5 рукоятки 3, подпружиненный двуплечий, рычаг 6, размещенный на стойке 1, одно плечо 7 которого расположено с возможностью взаимодействия с храпо- 4> вым колесом 4, а на другом плече рычага 6 установлена нажимная пластина

8,ось 9 и пружину 10 рычага 6, крышку 11, катушку 12 с леской 13, диск

14, установленное на диске 14 с воз- 50 можностью поворота кольцо 15 с отбортовкой 16, охватывающей по периферии внутреннюю сторону диска 14, стержень

17. Отбортовка 16 препятствует соскальзыванию кольца 15 с диска 14 на- 55 ружу. Посадка кольца 15 на диск 14 допускает его съемку и установку на место усилием пальцев рук.

Устройство работает следующим образом.

Под действием пружины 10 плечо

7 рычага 6 прижимается к храповому колесу 4, при этом рукоятки 3 с диском 14 вращается по часовой стрелке.

При повороте рукоятки 3 против часо вой стрелки плечо 7 рычага 6 входит в зацепление с зубом храпового колеса 4 и стопорит дальнейшее вращение рукоятки 3. Для вращения рукоятки

3 против часовой стрелки рычаг 6 выводится из зацепления с храповым колесом 4 нажатием на пластину 8, данное положение рычага 6 показано пунктиром на фиг. 2.

От многократных намоток лески 13 на торцовой поверхности кольца 15 по линии Л (фиг. 3) может образоваться углубление (пропил). Для устранения этого явления в период интенсивной работы устройства следует один-два раза в месяц разобрать устройство, снять с диска 14 кольцо 15, повернуть его по отношению к стержню 17 на несколько градусов и установить на место. После каждого такого поворота леска 13 будет проходить по новому месту на кольце 15.

Изобретение позволяет повысить долговечность и надежность работы устройства, при этом устраняется возможность образования углубления (пропила) на торце диска и обеспечивается стопорение диска, исключающее его в вращение против часовой стрелки при любом натяжении лески.

Формула и э о б р е т е н и я

Устройство для заброса и намотки лески к удочке по авт. св. У 1149912, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы и долговечности, на диске установле-. но с воэможностью поворота кольцо с отбортовкой, охватывающей по периферии внутреннюю сторону диска, на оси рукоятки жестко установлено храповое колесо, а на стойке размещен подпружиненный двуплечий рычаг, одно плечо которого расположено с возможностью взаимодействия с храповым коласом.
