Контактное устройство для тепломассообменных аппаратов

Контактное устройство для тепломассообменных аппаратов

Иллюстрации

Показать все

Реферат



Изобретение относится к конструкции контактного устройства для интенс5ификации тепломассообмена между фазами газ(пар) - жидкость в колонных аппаратах с использованием кинетической энергии газового(парового) потока. Контактное устройство состоит из основания с переливным патрубком , цилиндрического гидрозатвора с вентилятором, установленным под ним. Вентилятор снабжен струережущими эле/ ментами в виде плоских вертикальных ножей (планок) , которые с целью уменьшения нагрузки на вентилятор и равномерного распыла жидкости в контактной зоне установлены под углом к горизонтальной оси вентилятора. Боковая поверхность цилиндрического гидрозатвора имеет перфорации, 2 ил. с (Л

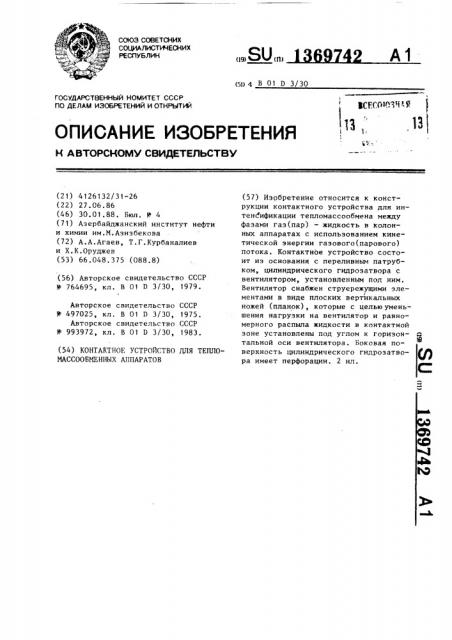

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (П) А1 (51) 4 В 01 D 3/30

ВСЕ(;()@") Ч < ,13, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

СССР

1975.

СССР

1983.

Авторское свидетельство

В 497025, кл. В 01 D 3/30, Авторское свидетельство

В 993972, кл. В 01 D 3/30, ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4126132/31-26 (22) 27.06.86 (46) 30.01.88. Бюл. Р 4 (71) Азербайджанский институт нефти и химии им.М.Азизбекова (72) А.А.Агаев, Т.Г.Курбаналиев и Х.К.Оруджев (53) 66.048.375 (088.8) (56) Авторское свидетельство СССР

М 764695, кл. В 01 D 3/30, 1979. (54) КОНТАКТНОЕ УСТРОЙСТВО ДПЯ ТЕПЛОMACC00EMEHHblX АППАРАТОВ (57) Изобретение относится к конструкции контактного устройства для интенсификации тепломассообмена между фазами газ(пар) — жидкость в колонных аппаратах с использованием кинетической энергии газового(парового) потока. Контактное устройство состоит из основания с переливным патрубком, цилиндрического гидроэатвора с вентилятором, установленным под ним.

Вентилятор снабжен струережущими элег ментами в виде плоских вертикальных ножей (планок), которые с целью уменьшения нагрузки на вентилятор и равномерного распыла жидкости в контактной зоне установлены под углом к горизонтальной оси вентилятора. Боковая поверхность цилиндрического гидроэатвора имеет перфорации. 2 ил.

13697

Изобретение относится к нефтеперерабатывающей и газовой промышленности и может быть использовано в тепломассообменных аппаратах колонного типа.

Цель иэ6бретения — повышение эффективности за счет увеличения по верхности контакта фаз и эффекта диспергирования жидкости.

На фиг. 1 представлено устройство, продольный разрез; на фиг. 2 — вентилятор с вертикальными пластинами.

Контактное устройство состоит из основания 1 с переливным патрубком

2. Соосно к патрубку 2 к основанию тарелки прикреплен гидрозатвор, выполненный в виде цилиндра 3 с перфорацией 4 на боковой поверхности,струережущих вертикальных пластин 5 и вентилятора 6.

Устройство работает следующим образом.

Под действием кинетической энергии газового (парового) потока, входящего в патрубок 7, вентилятор 6 вместе со струережущими пластинами вращается вокруг оси 8 ° Далее газ направляется в контактную зону 9. Жидкость "а" пад действием собственного статического напора через переливной ! патрубок 2 стекает в гидрозатвор и через перфорации 4 боковой поверхности гидрозатвора отдельными струйками течет в контактную зону.

25 Ф о р м у л а и з о б р е т е н и я

Контактное устройство для тепломассообменных аппаратов, включающее основание, цилиндр с перфорацией на

gp боковой поверхности и размещенный внутри него переливной патрубок с расположеннрм под ним вентилятором, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности эа

35 счет увеличения поверхности контакта между фазами и эффекта диспергирования жидкости, вентилятор снабжен вертикальными пластинами, установленными под углом к его горизонтальной оси °

В результате наличия струережущих пластин, вращакяцихся по окружности гидрозатвора с небольшим зазором, струйки раздробляются на капельки и под действием центробежной силы с

42 2 большой скоростью выбрасываются вглубь контактной зоны.

Контактное устройство работает как при больших, так и при малых нагрузках по жидкости, когда жидкость после перфораций стекает по поверхности гидрозатвора к диску вентилятора. В этом случае происходит разбрызгивание жидкости нод действием центробежной силы, развиваемой вентилятором.

В результате интенсивного разбрызгивания жидкости по всей тарелке вдоль ее плоскости резко увеличивается поверхность контакта между фазами, что приводит к интенсификации процесса тепломассообмена.

Вследствие резкого уменьшения массы вращающегося элемента устойчивая и надежная работа как вентилятора, так н всего устройства обеспечивается и при малых нагрузках по газовому потоку.

1369742

Дог. 2
