Реферат



Изобретение может быть использовано для осветления воды в системах водоснабжения и водоотведения. Целью изобретения является повышение степени очистки воды. Отстойник содержит корпус с патрубками подачи и удаления воды и наклонные, полые трубки из токопроводящего материала. Трубки имеют овальное сечение и установлены в корпусе по спирали. Трубки разделены по большему диаметру сечения диэлектрическими прокладками на две половины, подключенные к источнику тока. Между диэлектрическими прокладками установлен дополнительный перфорированный электрод, подключенный к источнику тока с меньшим напряжением. 2 ил.

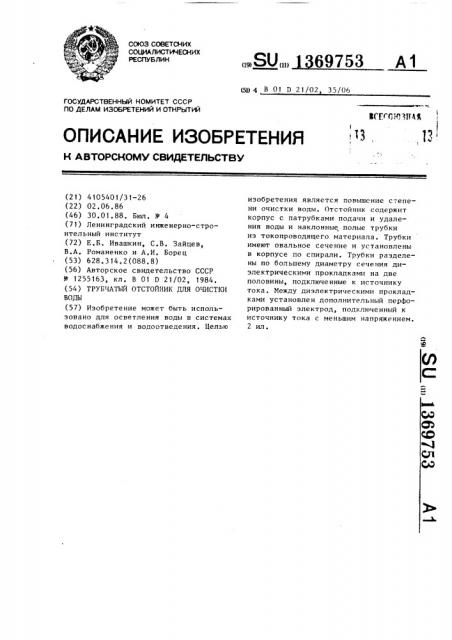

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (51) 4 В 01 D 21/02 35/06

ВГГ(ГЮ3НФЯ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР по делАм изоБРетений и ОткРытий (21) 4105401/31-26 (22) 02.06.86 (46) 30.01.88. Бюл. )) 4 (71) Ленинградский инженерно-строительный институт (72) Е.Б. Ивашкин, С.В, Зайцев, В.А. Романенко и А.И. Борец (53) 628.314,2(088.8) (56) Авторское свидетельство СССР

У 1255163, кл. В 01 D 21/02, 1984. (54) ТРУБЧАТЫЙ ОТСТОЙНИК ДЛЯ ОЧИСТКИ

ВОДЫ (57) Изобретение может быть использовано для осветления воды в системах водоснабжения и водоотведения. Целью изобретения является повышение с-.епени очистки воды. Отстойник содержит корпус с патрубками подачи и удаления воды и наклонные полые трубки из токопроводящего материала. Трубки имеют овальное сечение и установлены в корпусе по спирали. Трубки разделены по большему диаметру сечения диэлектрическими прокладками на две половины, подключенные к источнику тока ° Между диэлектрическими прокладками установлен дополнительный перфорированный электрод, подключенный к источнику тока с меньшим напряжением.

2 ил.

1369753

Изобретение относятся к водоснабжению и канализации и может бшть использовано при очистке природных, сточных и оборотных вод. с, Целью изобретения является ловы- шение эффективности очистки.

На фиг. 1 представлен трубчатый отстойник, на фиг. 2 — узел I на фиг. 1.

Трубчатый отстойник состоит из корпуса 1, патрубка 2, подающего воду, патрубка 3, отводящего воду. В цилиндрическом корпусе вокруг em ocu навиты спиральной свивкой полые труб- t6 ки 4. Трубки имеют овальное сечение и разделены по длине на две части— внешнюю 5 по отношению к оси корпуса и внутреннюю 6, при этом большая ось овала параллельна оси корпуса. Внешняя часть 5 трубок и внутренняя 6 разделены по длине диэлектрическими прокладками 7, в которые вставлен перфорированный электрод 8, Внешняя половина трубок 5 подключена к положительному полюсу источника тока, а внутренняя 6 — к отрицательному полюсу, перфорированный электрод 8 подключен к полюсу дополнительного источника. Для отвода осадка служит ЗО патрубок 9, присоединенный к патрубку 2 подачи воды.

Предложенное устройство работает следующим образом.

Вода для обработки подается по патрубку 2 и распределяется по трубкам 4. В трубках 4 под действием центробежной силы и электрического поля происходит выделение загрязнений из воды на внешней части 5 трубок 4. 4р

Перфорированный электрод 8 обеспечивает укрупнение частиц при их движении к внешней части трубок 5, Электрод 8 осуществляет также регулирование работы электродной системы путем 45 незначительного изменения потенциала на нем при неизменном напряжении на электродах внешней 5 и внутренней

6 частях трубок. После разделения жидкости и дисперсии в трубках 4 б1> очищенная вода удаляется через патрубок 3. Выделенные загрязнения удаляются периодической обратной промывкой и сбросом промывной воды через патрубок 9 при закрытом патрубке 2.

Очистка перфорированного электрода 8 осуществляется периодической его переполюсовкой, При движении жидкост» по трубкам отрицательно заряж нные частицы загрязнения движутся под действием электрофоретической и центробежной сил к внешней части трубок. У перфорированного электрода происходит укрупнение мелкодисперсных частиц загрязнений под действием суммы электрических воздействий — электрофореза, электроосмоса и диполофореза. Сформировавшиеся агрегаты продолжают движение к внешней части трубок, на которой образуется осадок.

Овальное сечение трубок сокращает средний путь частиц загрязнений, находящихся в потоке, к внешнему полуовалу по сравнению с расстоянием преодолеваемым ими в трубке с круглым сечением. Кроме того, так как скорость электрофореза пропорциональна напряженности электрического поля, то время доставки уменьшается еще и за счет увеличения скорости электрофореза.

Благодаря спиральной навивке трубок обеспечивается не только компактная упаковка их в корпусе, но и создается центробежная сила — фактор, ускорякнцнй доставку частиц к внешней части трубок.

В результате процесс очистки воды становится более эффективным при одновременном снижении его энсргоемкости.

Предложенное устройство в отличие от известного может работать в любом положении, т.е. изменение положения корпуса не влияет на его работу.Это связано с тем, что выпадение частиц загрязнений происходит не под действием силы тяжести, а под действием электрических и центробсжньгх сил, направление дейс-вий которых (к внешней части трубки) сохраняется при любом положении корпуса.

Благодаря сумме сложных электрических и центробежных воздействий в предложенном устройстве эффект очистки повышается по сравнению с известной конструкцией на 15K при одновременном снижении энергозатрат на 10Z. формул а и з о б р е т е н и я

Трубчатый отстойник для очистки воды, содержащий корпус с патрубками подачи и удаления воды, в котором расположены наклонные трубки, выполненные из токопронодящего материала, 1369753 Р г 2
