Реферат



Изобретение относится к производству изделий сборного бетона и железобетона и позволяет обеспечить удобство обслуживания и увеличение срока службы формовочного оборудования . Эта цель достигается тем, что форма для изготовления изделий из бетонных смесей сложного профиля снабжена профильными амортизаторами 10, каждьй из которых охватывает фиксатор и установлен между нижней поверхностью борта и верхней поверхностью поддона 1. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (504 В 28В7 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

A-А

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 975407 (21) 3967609/29-33 (22) 22. 10. 85 (46) 30.01.88. Бюл. В 4 (71) Минский филиал Конструкторскотехнологического бюро "Стройиндустрия" (72) В. А. Валуевич (53) 69.057.53(088.8) (56) Авторское свидетельство СССР ,Ф 975407, кл. B 28 В 7/00, 1981. (54) ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕT0HHbK ИЗДЕЛИЙ СЛОЖНОГО ПРОФИЛЯ

„„SU„„1369894 А 2 (57) Изобретение относится к производству изделий сборного бетона и железобетона и позволяет обеспечить удобства обслуживания и увеличение срока службы формовочного оборудования. Эта цель достигается тем, что форма для изготовления изделий из бетонных смесей сложного профиля снабжена профильными амортизаторами 10, каждый из которых охватывает фиксатор и установлен между нижней поверхностью борта и верхней поверхностью поддона 1. 3 ил.

369894 г ки 7 ставят в рабочее положение, поворачивая за ручку 8, гайками 6 поджимают фиксаторы, Затем форму подают на пост формования, После формо1) вания и тепловой обработки производят распалубку. Для этого замок 7 эа ручку 8 выводят в холостое положение.

Затем краном изделие не показано) извлекают иэ формы. При подъеме изделия вместе с прилипшими к нему продольными 2 и поперечными 3 бортами

Б появляется зазор между конусной частью 4 фиксатора и втулкой 5. Этот узел начинает работать как шарнир, обеспечивая радиальный отрыв бортов от движущегося вверх изделия ° После того, как гайка 6 упирается во втулку 5, происходит отрыв изделия от бортов. Последние под действием собственной массы, возвращаясь в исходное положение, падают на амортизаторы 10, которые исключают удар кромок бортов о зеркало поддона 1 и ос25 танавливают их в поднятом положении, более удобном для операции чистки и смазки всей конструкции формы. После чистки и смазки борта замками 7, поворачивая за ручку 8, закрепляют в

ЗО исходном положении.

1 1

Изобретение относится к производству изделий сборного бетона и желе( . зобетона и является дополнительным основному по авт, св. У 975407. (Цель изобретения — удобство обслуживания и увеличение срока служ бы.

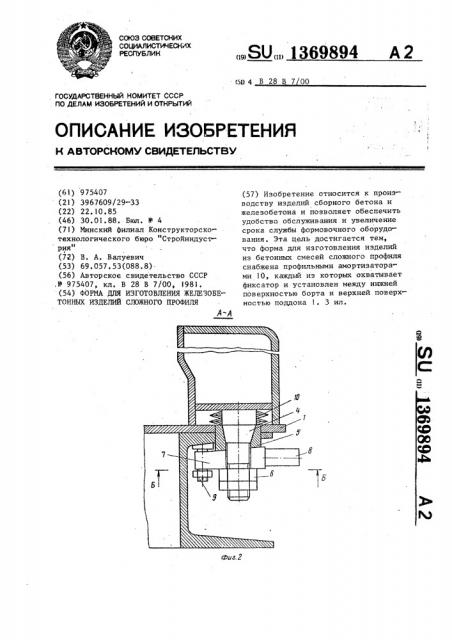

На фиг ° 1 схематически изображена предлагаемая форма для изготовления железобетонных изделий сложного профиля, план; на фиг, 2 — разрез

А-А на фиг. 1; на фиг. 3 — разрез Бна фиг. 2.

Форма для изготовления железобетонных изделий сложного профиля сос тоит из поддона 1, продольных 2 и поперечных 3 бортов. Каждый борт имеет два конусных фиксатора. Фиксатор выполнен в виде вертикально укрепленного на борту стержня с конусной частью 4, контактирующей с конусным отверстием втулки 5, закреп ленной на поддоне 1. В нижней части . стержня выполнена резьба, на которой закреплен упор 6 в виде гайки. Между гайкой 6 и нижней поверхностью поддона 1 находится замок 7 с ручкой 8, установленной на оси 9. Форма снабжена амортизаторами 10 в виде пружин каждый из которых охватывает конусную часть 4 фиксаторов и установлен между нижней поверхностью каждого борта и верхней поверхностью поддона 1, Форма для изготовления железобетонных иэделий сложного профиля работает следующим образом.

На посту подготовки первоначально производят чистку формы и ев смазку, затем устанавливают продольные 2 и поперечные 3 борта конусными частями 4 фиксаторов во втулки 5. ЗамФормула изобретения

Форма для изготовления железобетонных изделий сложного профиля по авт. св. У 975407, о т л и ч а ю— щ а я с я тем, что, с целью удобства обслуживания и увеличения срока службы, она снабжена пружинными

40 амортизаторами, охватывающими конусный фиксатор и установленными между нижней поверхностью борта и верхней поверхностью подцона.

1369894
