Устройство для натяжения обвязочной ленты

Устройство для натяжения обвязочной ленты

Иллюстрации

Показать все

Реферат



Изобретение касается устройства для натяжения обвязочной ленты, может быть использовано в пакетировании различных штучных грузов и направлено на повышение удобства в эксплуатации за счет получения возможности многократного подтягивания ленты без ее перезаправки. Пакет штучных грузов обтягивают лентой так, чтобы ее концы находились на верхней грани пакета. Затем концы ленты протягиваются с двух сторон через центральное отверстие 2 рамки I и, огибая поперечные стойки 4 рамки I, вводят в периферийные прорези 3. Концы Г-образных пластин 7 заводят под ленту , входящую в отверстие 2 снизу рамки 1 , и над лентой, входящей в отверстие 2 сверху. При натяжении ленты необходимо Г-образную пластину 7, расположенную под лентой, вывести из-под ленты, для этого необходимо Г-образную пластину 7 вьщвинуть вдоль желоба 6 на длину паза 8, затем повернуть его на 180°. Таким образом Г-образные пластины 7 располагаются с одного конца рамки 1. После этого вручную за концы Г-образных пластин 7 поворачивают рамку 1 на I80 . Удерживая рукой рамку 1 над лентой за конец Г-образных пластин 7, другой рукой противоположную Г-образную пластину 7 поворачивают на 180. Затем Г-образную пластину выдвигают из желоба 6 на длину паза 8 и заводят ее конец под ленту, после чего обе Г-образные пластины 7 сдвигают в рабочее положение. При ослаблении обвязочной ленты цикл повторяется. Такое выполнение устройства позволяет повысить удобство в эксплуатации за счет получения возможности многократного подтягивания ленты (Зез ее пере- .заправки. 2 ил. г сл со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИ Х

РЕСПУБЛИК!

5в 4 В 65 D 63/!6 фСГ! л; .Я",Я

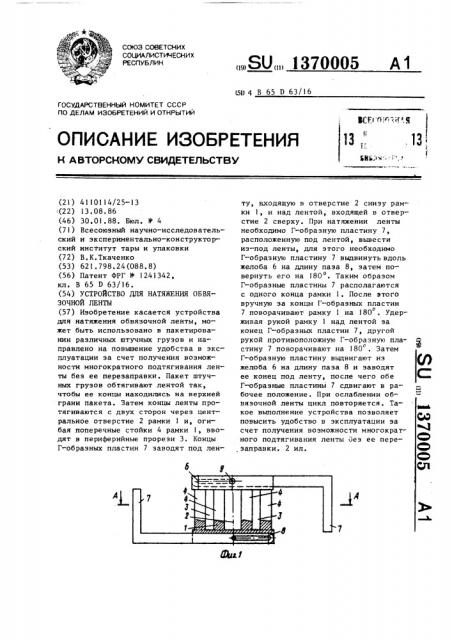

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С4

Ю

Ю

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4110114/25-13 (22) 13.08 ° 86 (46) 30.01.88, Бюл. В 4 (7)) Всесоюзный научно-исследовательский и экспериментально-конструкторский институт тары и упаковки (72) В.К.Ткаченко (53) 621.798.24(088.8) (56) Патент ФРГ У 1241342, кл. В 65 D 63/16 ° (54) УСТРОЙСТВО ДЛЯ НАТЯЖЕНИЯ ОБВЯЗОЧНОЙ ЛЕНТЫ (57) Изобретение касается устройства для натяжения обвязочной ленты, может быть использовано в пакетировании различных штучных грузов и направлено на повышение удобства в эксплуатации эа счет получения воэможности многократного подтягивания ленты 6es ее перезаправки. Пакет штучных грузов обтягивают лентой так, чтобы ее концы находились на верхней грани пакета. Затем концы ленты протягиваются с двух сторон через центральное отверстие 2 рамки l и, огибая поперечные стойки 4 рамки 1, вводят в периферийные прорези 3. Концы

Г-образных пластин 7 заводят под лен„„SU„„13?0005 А1 ту, входящую в отверстие 2 снизу рамки 1, и над лентой, входящей в отверстие 2 сверху. При натяжении ленты необходимо Г-образную пластину 7, расположенную под лентой, вывести иэ-под ленты, для этого необходимо

Г-образную пластину 7 выдвинуть вдоль желоба 6 на длину паза 8, затем повернуть его на 180 ° Таким образом

Г-образные пластины 7 располагаются с одного конца рамки 1. После этого вручную за концы Г-образных пластин о

7 поворачивают рамку 1 на 180 . Удерживая рукой рамку 1 над лентой за конец Г-образных пластин 7, другой рукой противоположную Г-образную пластину 7 поворачивают на 180 . Затем

Г-образную пластину выдвигают из желоба 6 на длину паза 8 и заводят ее конец под ленту, после чего обе

Г-образные пластины 7 сдвигают в рабочее положение. При ослаблении обвяэочной ленты цикл повторяется. Такое выполнение устройства позволяет повысить удобство в эксплуатации за счет получения возможности многократного подтягивания ленты оез ее перезаправки. 2 ил.

ЙЪг. 2

Составитель П. Байдин

Техред П.Олийнык Корректор A.Зимокосов

Редактор О.Спесивых

Заказ 355/17 Тираж 664 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие,г.Ужгород,ул.Проектная,4

1 13

Изобретение относится к области упаковывания и предназначено преимущественно для пакетирования штучных грузов.

Целью изобретения является повышение удобства в эксплуатации sa счет возможности многократного подтягивания ленты без ее перезаправки.

На фиг,! изображено устройство, общий вид; на фиг.2 — сечение А-А на фиг.1.

Устройство содержит рамку 1 с центральным отверстием 2, периферийными . прорезями 3 и поперечными стойками

4 для прохода обвяэочной ленты 5, с двух противоположных сторон рамки

1, перпендикулярных направлению прорезей, прикреплены желоба 6 с установленными в них Г-образными пластинами 7, и паэ 8, выполненный в Г-образной пластине 7 для их продольного перемещения в желобе 6. Г-образные пластины 7 крепятся в желобах 6 при помощи шарнира 9, относительно которого и происходит их поворот на 180О.

Устройство работает следующим образом.

Пакет штучных грузов обтягивают лентой 5 так, чтобы ее концы находились на верхней грани пакета. Затем концы ленты 5 протягиваются с двух сторон через центральное отверстие 2 рамки 1 и, огибая поперечные стойки

4 рамки 1, вводят в переферийные прорези 3..

Концы Г-образных пластин 7 заводят под ленту 5, входящую в отверстие 2 снизу рамки 1 и над лентой 5, входящей в отверстие 2 сверху. При натяжении ленты 5 необходимо Г-образную

70005 2 пластину 7, расположенную под лентой

5, вывести из-под ленты 5, для этого необходимо Г-образную пластину 7 выдвинуть вдоль желоба 6 на длину паза

8, затем повернуть его на 180, Таким образом Г-образные пластины 7 располагаются с одного конца рамки !.

После этого вручную за концы Г-образных пластин 7 поворачивают рамку 1 на 180 ° Удерживая рукой рамку 1 над лентой 5 эа конец Г-образных пластин

7, другой рукой противоположную Г-о5разную пластину 7 поворачивают на о

180 . Затем Г-образную пластину выдвигают иэ желоба 6 на длину паза 8 и заводят ее конец под ленту 5, после чего обе Г-образные пластины 7 сдвигают в рабочее положение. При ослаб2р лении обвяэочной ленты 5 цикл повторяется, Таким образом применение данного устройства обеспечивает возможность многократного подтягивания ленты беэ

25 ее перезаправки, что повьппает удобство в эксплуатации.

Формула и э о б р е т е н и я

30 Устройство для натяжения обвязочной ленты, представляющее собой рамку с центральным отверстием и периферийными прорезями для прохода обвяэочной ленты, о т л и ч а ю щ е ес я тем, что, с целью повышения удобства в эксплуатации, к двум противоположным сторонам рамки, перпендикулярным направлению прорезей, прикреплены желоба с установленными в

4 них Г-образными пластинами, при этом пластины закреплены в желобах с возможностью поворота на 180
