Способ определения послойных деформаций торфяного грунта

Способ определения послойных деформаций торфяного грунта

Иллюстрации

Показать все

Реферат



Изобретение относится к области измерения деформаций в массиве грунта и может быть использовано для исследования послойных деформаций грунта в основании дорожных насыпей. Способ определения послойных деформаций торфяного грунта включает определение по разрезу массива грунта сопротивления проникновению зонда до приложения нагрузки на массив и после. Измеряют и сравнивают мощности слоев с одинаковым сопротивлением проникновению зонда по разрезу массива. I ил. $

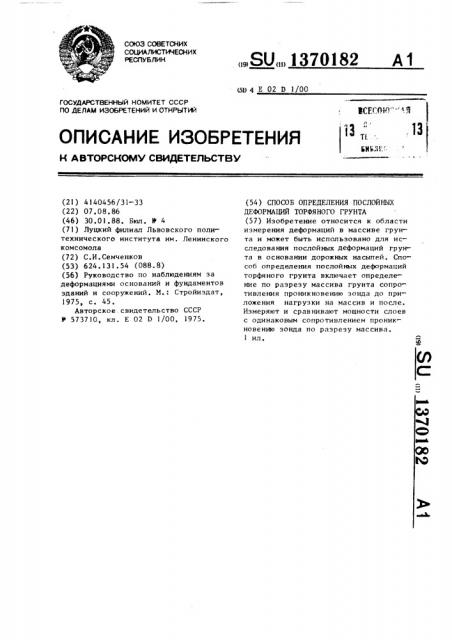

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 E 02 D 1/00

ВСЕ(;01 "" " Ч

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ЬИЬ- 1 1 . 3

C) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4140456/31-33 (22) 07. 08. 86 (46) 30.01.88. Б1ол. У 4 (71) Луцкий филиал Львовского политехнического института им. Ленинского комсомола (72) С.И.Семченков (53) 624.131.54 (088.8) (56) Руководство по наблюдениям эа деформациями оснований и фундаментов зданий и сооружений. М.: Стройиздат, 1975, с. 45.

Авторское. свидетельство СССР

Ф 573710, кл. Е 02 D 1/00, 1975.

„„SU„„1370182 А1 (54) СПОСОБ ОПРЕДЕЛЕНИЯ ПОСЛОЙНЫХ

ДЕФОРМАЦИЙ ТОРФЯНОГО ГРУНТА (57) Изобретение относится к области измерения деформаций в массиве грунта и может быть использовано для исследования послойных деформаций грунта в основании дорожных насыпей. Способ определения послойных деформаций торфяного грунта включает определение по разрезу массива грунта сопротивления проникновению зонда до приложения нагрузки на массив и после.

Измеряют и сравнивают мощности слоев с одинаковым сопротивлением проникновенню зонда по разрезу массива.

1 ил.

1370182

S; =Н;-H,, где Н вЂ” мощно с ть i ãî слоя до ус тройства насыпи, см;

Н. — мощность i-го слоя после! устройства насыпи, см. формула изобретения

0 Р 4 6 8 1О -Sg РЯа

Составитель Л. Тронина

Техред M.Äèäûê

Корректор О.Кравцова

Редактор Н.Горват

Заказ 977/25 Тираж 636 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4

Изобретение относится к измерениям деформаций, возникающих в массиве грунта, и может быть использовано для исследования послойных деформаций грунта в основании дорожных насыпей.

Целью изобретения является сокращение трудозатрат.

На чертеже изображены графики зависимостей мощности слоев торфяного грунта от его сопротивления проникновению зонда до приложения нагрузки и после.

Способ определения послойных деформаций торфяных грунтов осуществляют следующим образом.

Перед устройством насыпи земляного полотна производят зондирование торфяного грунта, которое состоит в погружении зонда путем воздействия на него нагрузки с последующим определением мощности слоев по результатам сопротивления торфяного грунта погружению зонда. Затем отсыпают насыпь земляного полотна дороги на торфяной грунт. Нагружение торфяного грунта насыпью приводит к деформации его слоев. После устройства насыпи производят вторичное зондирование торфяного грунта. Деформацию i-го слоя торфяного грунта S. определяют из выра1 жения

Способ определения послойных деформаций торфяного грунта, включающий определение характеристик грунта по разрезу массиВа при его естественном сложении и под нагрузкой, отличающийся тем, что, с целью сокращения трудозатрат, определяют сопротивление грунта погружению зонда, выделяют в массиве слои по мощности с одинаковым сопротивле25 нием проникновению зонда, а послойную деформацию определяют по изменению мощности этих слоев, измеренной при естественном сложении массива и под нагрузкой. чо
