Реферат



Изобретение относится к землеройной технике, повышает производительность и надежность работы. Рабочее оборудование роторного экскаватора включает ротор с обечайкой и ковшами и перегрузочный щит (ПК 4. Последний связан с обечайкой посредством опор. Каждая из них выполнена из полого цилиндра 9, шток 7 которого шарниром 8 прикреплен к ПЩ 4. Шток 7 перемещается в цилиндре 9 при сжатии и подъеме пружинных амортизаторов 10.ПШ,4 крепится к выступам 12 на обечайке. В средней части ПЩ 4 установ-. лен вибропобудитель с целью обеспечения одинаковой величины амплитуды колебаний по всей поверхности ПЩ 4. При включении вибропобудителя ПЩ 4 будет колебаться на опорах, обеспечивая интенсивное перемещение разгрузившегося из ковшей грунта к приемному конвейеру. Наличие шарнирно-амортизирующих опор позволяет не передавать колебания на конструкцию стрелы роторного экскаватора. 1 з.п. ф-лы, 3 ил. 6-6 i СЛ

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1 0189 А 1 (51) 4 Е 02 F 3/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Всг.(;(1 l" < М

i13 „

ЬИЬЛ 1 . " ." ;

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ ковшами и перегрузочный щит (ПЩ 4.

Последний связан с обечайкой посредством опор. Каждая из них выполнена из полого цилиндра 9, шток 7 которого шарниром 8 прикреплен к ПЩ 4.

Шток 7 перемещается в цилиндре 9 при сжатии и подъеме пружинных амортизаторов 10.Hill,4 крепится к выступам 12 на обечайке. В средней части ПЩ 4 установ-. лен вибропобудитель с целью обеспечения одинаковой величины амплитуды колебаний по всей поверхности ПЩ 4.

При включении вибропобудителя ПЩ 4 будет колебаться на опорах, обеспечивая интенсивное перемещение разгрузившегося из ковшей грунта к приемному конвейеру. Наличие шарнирно-аморС> тизирующих опор позволяет не передавать колебания на конструкцию стрелы ротарногî ýêñêàâàòîðà. ç.п, Ib-llbl, 3 ил. (21) 4099350/29-0Э (22) 24.07.86 (46) 30. 01. 88. Бюл. N - 4 (71) Научно-исследовательский институт по проблемам Курской магнитной аномалии им.Л.Д.Шевякова (72) С.В.Федоров, В.С.Федоров и И.Ф.Шишковец (53) 621.879.48(088.8) (56) Авторское свидетельство СССР

У 163112, кл. Е 02 F 3/22, 1963.

Авторское свидетельство СССР

Ф 290087, кл. Е 02 F 3/24, 1968. (54) РАБОЧЕЕ ОБОРУДОВАНИЕ РОТОРНОГО

ЭКСКАВАТОРА (57) Изобретение относится к землеройной технике, повышает производительность и надежность работы. Рабочее оборудование роторного экскаватора включает ротор с обечайкой и б-б

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1370189

Изобретение относится к землеройной технике, а именно к рабочему оборудованию роторного экскаватора с перегрузочным механизмом, размещенным в полости ротора.

Целью изобретения является повышение производительности и надежности работы.

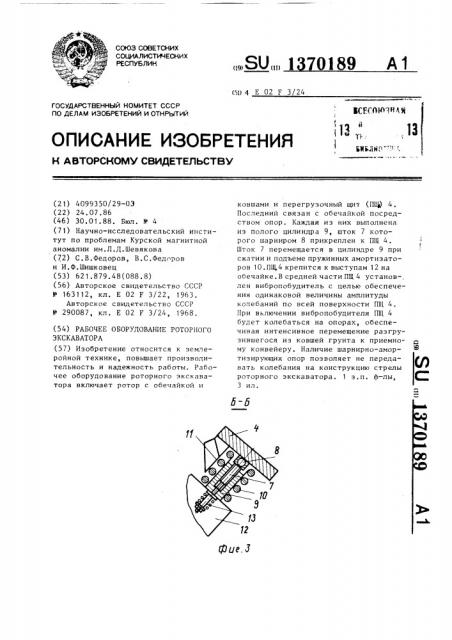

На фиг.1 изображено рабочее обо- 1п рудование, общий вид; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — разрез

Б-Б на фиг. 1.

Рабочее оборудование роторного экскаватора имеет роторное колесо 1 1В с ковшами 2. Внутри роторного колеса на обейчайке 3 смонтирован наклонный перегрузочный щит 4, футерованный материалом с малым коэффициентом трения.

Перегрузочный щит смонтирован на двух верхних опорах 5 и двух нижних опорах Все четыре опоры конструктивно выполнены одинаково и состоят из полого цилиндра со штоком 7, шарнирно прикрепленного к перегрузочному щиту 25 (питателю) с помощью шарнира 8. Шток перемещается в цилиндре 9 при сжатии и подъеме пружинных амортизаторов 1О, а также удерживает щит (питатель) от перемещения. Перемещению перегру- 3п зочного щита по наклонной плоскости препятствуют упорные косынки 11. Крепление щита осуществляется к выступам 12 на обечайке 3. Удержание щита (питателя) от перемещения, перпендикулярного плоскости щита, осуществляется с помощью устройства 13, состоящего из резьбовой части штока, пружины, регулирующей гайки. Вибропобудитель 14 установлен в средней части 4П щита (питателя) с целью обеспечения одинаковой величины амплитуды колебаний по всей плоскости перегрузочного щита. На приемной стреле роторного экскаватора смонтирован конвейер 15.

Рабочее оборудование роторного колеса работает следующим образом.

При вращении роторного колеса 1 горная масса из ковшей 2 попадает на наклонный перегрузочный щит 4, смонтированный на обечайке 3. При включении вибропобудителя 14 наклонный щит (питатель) на амортизирующих шарнирных опорах 5 и 6 колеблется с одинаковой амплитудой колебаний по всей его площади, обеспечивая интенсивное перемещение разгрузившегося из ковшей грунта к приемному конвейеру 15. Таким образом, без увеличения габаритов устройство обеспечивает рост производительности рабочего оборудования.

Применение щита (питателя) данной конструкции эффективно при разработке налипаемых пород. Наличие шарнирноамортизирующих опор с пружинами позволяет не передавать колебания на конструкцию стрелы роторного экскаватора. При разработке роторным экскаватором неналипаемых пород вибропобудитель может включаться периодически, при необходимости.

Ф о р м у л а и з о б р е т е н и я

1. Рабочее оборудование роторного экскаватора, включающее установленный на раме ротор с обечайкой и ковшами и перегрузочный щит, о т л ич а ю щ е е с я тем, что, с целью повышения производительности и надежности работы, перегрузочный щит связан с обечайкой посредством полого цилиндра и пружинного амортизатора, при этом шток цилиндра шарнирно связан с перегрузочным щитом.

2. Рабочее оборудование по п.1, о т л и ч а ю щ е е с я тем, что пружинный амортизатор установлен на полом цилиндре.
