Реферат



Изобретение относится к вьфавниванию элементов каркаса здания в случае неравномерной осадки фундамента и позволяет снизить трудозатраты и упростить процесс производства работ . Дпя этого в способе выравнивания элементов каркаса здания, преимущественно подкрановой балки и стропильной фермы, стойку 2 подвешивают

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1370209 А I (so 4 E 04 С 21/26, 23/00

ОГ)ИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCKOMY СВИДЕТЕЛЬСТВУ

ФЖИ а

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3983220/29-33 (22) 29.11.85 (46) 30.01.88. Бюл. У 4 (71) Государственный проектный инсти-!! тут Ленпроектстальконструкция (72) P.Ñ.ÇåêöåÐ и И.К.Раша (53) 69. 057, 2 (088. 8) (56) Справочник монтажника. Монтаж технологического оборудования/Под редакцией В.З.Маршева, М.: Стройиздат, 1976, т. l?, с. 316. (54) СПОСОБ ВЫРАВНИВАНИЯ ЭЛЕМЕНТОВ

КАРКАСА ЗДАНИЯ (57) Изобретение относится к выравниванию элементов каркаса здания в случае неравномерной осадки фундамента и позволяет снизить трудозатраты и упростить процесс производства работ. Для этого в способе выравнивания элементов каркаса здания, преимущественно подкрановой балки и стропильной фермы, стойку 2 подвешивают

1370209 к стропильной ферме 1. Подъем последней и подкрановой балки 9 осуществляют попеременно. При подъеме балки

9 присоединяют к стойке 2 опорный башмак 4, на котором размещают домкрат, а на домкрате — траверсу 7, соединенную подвесками с балкой 9, При подъеме фермы ) к стойке 2 при

Изобретение относится к строительству и может быть использовано для вертикальных перемещений при выравнивании несущих элементов каркаса здания (подкрановых балок и стропильных ферм ) в случае неравномерной осадки фундамента.

Целью изобретения является снижение трудозатрат и упрощение процесса производства работ.

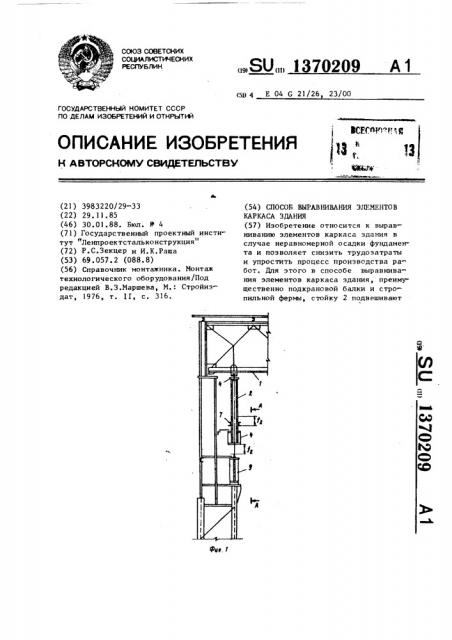

На фиг.1 схематически изображено исходное положение перед подъемом подкрановой балки и стропильной фермы; на фиг.2 — положение подкрановой балки после подъема, на фиг.3 — разрез А-А на фиг.l на фиг.4 — узел I на фиг.3; на фиг.5 — разрез Б-Б на фиг.4; на фиг.6 — разрез В-В на фиг.4; на фиг.7 — положение стропильной фермы после подъема; на фиг.8 — разрез

Г-Г на фиг.7.

Способ осуществляют в следующей последовательности.

К стропильной ферме 1 подвешивают стойку 2, которую выполняют П-образной, закрепляя ее полкой вверх болтами 3. Опорный башмак 4 размещают между вертикальными элементами П-образной стойки 2, прикрепляя его болтами

5. На башмаке 5 устанавливают домкрат 6 с размещенной сверху траверсой 7, которую соединяют подвесками 8 с подкрановой балкой 9. Домкрат 6, упираясь в опорный башмак 4, перемеI

mает вдоль стойки 2 траверсу 7 и балку 9 на заданную высоту f, .

После закрепления балки 9 в поднятом положении с помощью опорного столика 10 и создания на ней упора для опорного башмака 4 производят подъем стропильной фермы 1. соединяют траверсу 7, а опорный башмак 4 с размещенным на нем домкратом отсоединяют от стойки 2, которую выполняют П-образной и подвешивают к ферме 1 полкой вверх. Опорный башмак 4 размещают внизу стойки 2 между ее вертикальными элементами. 1 з.п. ф-лы, 8 ил.

Для этого опорный башмак 4 отсоединяют от стойки 2 и закрепляют на поднятой балке 9, далее траверсу 7 соединяют вставленными в отверстия

5 11 болтами со стойкой 2, раскрепляют стропильную ферму 1 с колонной, и штоком домкрата 6 посредством травер" сы 7 выжимают стропильную ферму 1 на

1О заданную высоту f > . При этом опорный башмак 4 является направляющей для перемещения стойки 2 и обеспечивает ее фиксацию в горизонтальном положении.

Попеременное закрепление на П-образной стойке 2 башмака 4 и траверсы

7 позволяет осуществить подъем подкрановой балки 9 и стролильной фермы 1 с одной установки домкрата и исключить дополнительные стойки и траверсу за счет использования элементов каркаса здания в качестве не" сущих, что, в свою очередь, приводит к снижению трудозатрат.

Формула изобретения

1. Способ выравнивания элементов каркаса здания, преимущественно подкрановой балки и стропильной фермы, включающий установку опорного башмака с домкратом, стойки с траверсой и подъем стропильной фермы и подкрановой балки посредством домкрата, отличающийся тем, что, с

З5 целью снижения трудозатрат и упрощения процесса производства, стойку подвешивают к стропильной ферме, а . подъем последней и подкрановой балки осуществляют попеременно, при этом

40 при подъеме подкрановой балки присоединяют к стойке опорный башмак, а

3 1 370209 4 при подъеме стропильной фе мы - т ар ил о фермы тра П-образной, подвешивают ее к строверсу, отсоединяя опорный башмак. пильной ферме о пильно ферме полкой вверх, а опор2, Способ по и.) о т л и ч а ю2 С б .), л и ч а ю ный башмак размещают внизу стойки шийся тем, что стойку выполняют между ее вертикальными элементамй.

1 370209

4-М

Фиг. 3

Фиг. Ф

1370209

1370209.
