Изобретение относится к машиностроению, в частности к средствам, повышающим безопасность эксплуатации роторных систем.

Целью изобретения является повышение эффективности гашения колебаний эа счет изменения времени выбега ротора.

Способ заключается в следующем.

При наличии в опоре ротора полости, заполненной рабочей средой, давление в этой полости определяет жесткость опоры, а жесткость, в свою очередь, — амплитуду колебаний ротора.

При резком сбросе давления в полости динамическая жесткость опоры становится близкой к статической. При этом резко уменьшается сопротивление опоры прецессионному движению ротора, но возрастает сопротивление его вращению, что приводит к гашению колебаний, сокращению времени выбега ротора.

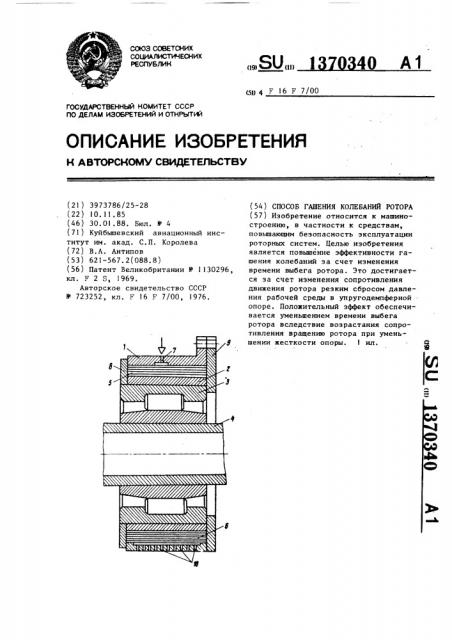

На чертеже показано устройство реализующее способ гашения колебаний ротора, поперечный разрез.

Устройство содержит корпус 1, внутреннее кольцо 2, которое установлено на невращающуюся обойму подшипника 3 ротора 4, а также много слойный пакет гофрированных пластин 5, расположенный в полости 6, заполненной рабочей средой и сообщающейся с источником давления (не показан) че реэ канал 7. Полость ограничена корпусом 1, кольцом 2 и крышками 8 и 9.

В нижней части корпуса l выполнены отверстия 10, через которые в случае необходимости осуществляют сброс давления.

Устройство работает следующим образом.

В рабочем положении отверстия 10 перекрыты, например, с помощью заслонки или электромагнитных клапанов с седлами. Через канал 7 в полость подается рабочая среда под давлением. При вибрации ротора колебания вала гасятся за счет работы сил трения в многослойном гофрированном пакете 5, а также при вытеснении рабочей среды через зазоры между пластинами и через зазоры между отверс1 тиями 10 и корпусом 1 опоры.

При аварийной остановке двигателя рабочая полость 6 посредством отверстий 10 соединяется со сливом. Давление в рабочей полости 6 резко падает. Динамическая жесткость опоры становится близкой к статической.

При этом резко уменьшается сопротивление опоры прецессионному движению вала 4. Под действием сил от дис25 баланса ротора развивается прецессия вала 4 в опоре, что и приводит к сокращению времени остановки вращения, т.е. к сокращению выбега ротора.

30 Формула изобретения

Способ гашения колебаний ротора, / заключающийся в установке последнего на упругодемпферные опоры с полостью, заполненной рабочей средой, и в изменении сопротивления движению ротора, отличающийся тем, что, с целью повышения эффективности гашения за счет изменения времени

4р выбега ротора, изменяют сопротивление движению ротора резким сбросом давления рабочей среды.
