Реферат



Изобретение позволяет уменьшить габариты устройства и расширить область его применения. Неподвижный и подвижный воздуховоды (ВВ) 2 и 3 телескопически соединены между собой и снабжены фланцами 4 и 5, на которых закреплены пружина 6 растяжения и гибкая оболочка 7 приводного механизма . При этом оболочка образует с ВВ 2 и 3 полость 8 для подачи управляющей среды. С целью повышения надежности и герметичности ВВ 2 м.б. снабжен уплотнительными кольцами 10 и подпружиненными шариками 11, контактируюшими с ВВ 3. При подаче управляющей среды в полости 8 повышается давление, которое заставляет передвигаться на нужное расстояние ВВ 3 с воздухораспределителем 1 по шарикам, преодолевая усилие пружины. 1 3.п. ф-лы, 5 ил.с

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) 4 А1 (51)4 F 24 Р 13 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCKOMV СВИДЕТЕЛЬСТВУ

Ц"

EKE."!

9эиг, 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4109688/29-06 (22) 20.08.86 (46) 30.01.88. Бюл. ))- 4 (71) Специальный проектно-конструк торский институт (72) Е.Д.Шатохин и В.П.Тарасовский (53) 697.92 (088.8) (56) Авторское свидетельство СССР

Ф 478164, кл. F 24 F 13/02, 1972. (54) ВЕНТИЛЯЦИОННОЕ УСТРОЙСТВО (57) Изобретение позволяет уменьшить габариты устройства и расширить область его применения. Неподвижный и подвижный воздуховоды (ВВ) 2 и 3 телескопически соединены между собой и снабжены фланцами 4 и 5, на которых закреплены пружина 6 растяжения и гибкая оболочка 7 приводного механизма. При этом оболочка образует с

ВВ 2 и 3 полость 8 для подачи управляющей среды. С целью повышения надежности и герметичности ВВ 2 м.б. снабжен уплотнительными кольцами 10 и подпружиненными шариками 11, контактирующими с ВВ 3. При подаче управляющей среды в полости 8 повышается давление, которое заставляет передвигаться на нужное расстояние

ВВ 3 с воздухораспределителем 1 по шарикам, преодолевая усилие пружины.

1 з.п. ф-лы, 5 ил.

1370384

Изобретение относится к технике вентиляции.

Цель изобретения — уменьшение габаритов и расширение области приме5 нения вентиляционного устройства.

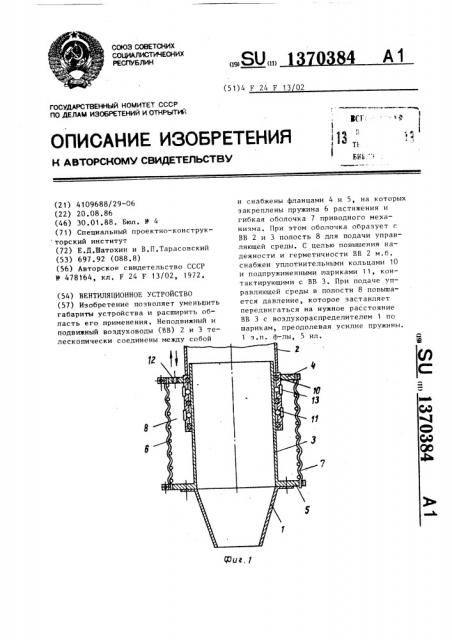

На фиг.1 изображено вентиляционное устройство, продольный разрез; на фиг.2 — вариант компановки приводного механизма; на фиг.3 — то же, 10 без воэдуховодов; на фиг.4 — то же, с гибкой оболочкой внутри неподвижного воэдуховода; на фиг.5 — то же, беэ гибкой оболочки и пружины растяжения. 1Г

Вентиляционное устройство содержит воэдухораспределитель 1, телескопически соединенные между собой неподвижный и подвижный воздуховоды 2 и 3 и приводной механизм. Неподвижный и 20 подвижный воздуховоды 2 и 3 снабжены фланцами 4 и 5, а приводной механизм выполнен в виде закрепленных на фланцах 4 и 5 пружины 6 растяжения и гибкой оболочки 7, образующей 25 с воздуховодами 2 и 3 полость 8 для подачи управляющей среды 9.

Неподвижный воздуховод 2 снабжен уплотнительными кольцами 10 и подпружиненными шариками 11, контактирую- 30 щими с подвижным воздуховодом. В одном из фланцев выполнено отверстие

12. Шарики 11 подпружинены разрезным кольцом 13.

Вентиляционное устройство работает следующим образом.

При подаче управляющей среды 9 через отверстие 12 в полость 8 в ней повышается давление, которое заставляет передвигаться на нужное расстояние подвижный воэдуховод 3 с воздухораспределителем 1 по подпружиненным шарикам 11, преодолевая усилие пружины 6 растяжения. Пружинное разрезное кольцо 13 сжимает шарики 11.

Уплотнительные кольца 10 служат для исключения утечки управляющей среды

9 в неподвижный воздуховод 2. °

При снятии давления управляющей среды 9 пружина 6 растяжения возвращает подвижный воздуховод 3 с воэдухораспределителем 1 в исходное положение. формула изобретения

1. Вентиляционное устройство, содержащее воздухораспределитель, телескопически соединенные между собой неподвижный и подвижный воздуховоды и приводной механизм, о т л и ч а ющ е е с я тем, что, с целью уменьшения габаритов и расширения области применения, неподвижный и подвижный воэдуховоды снабжены фланцами, а приводной механизм выполнен в виде закрепленных на фланцах пружины растяжения и гибкой оболочки, образующей с воэдуховодами полость для подачи управляющей среды.

2, Устройство по п.1, о т л и— ч а ю щ е е с я тем, что, с целью повышения надежности и герметичности, неподвижный воздуховод снабжен уплотнительными кольцами и подпружиненными шариками, контактирующими с подвижным воэдуховодом, 1370384
