Способ изготовления шахты доменной печи

Способ изготовления шахты доменной печи

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и ремонту шахтных печей, в частности доменных. Цель изобретения - сокращение времени изготовления шахты и удешевление строительномонтажных работ. На строительном элементе кожуха монтируют трубы водяног о охлаждения 2 с выводом части их наружу. Между рядами труб выполнены швы 3 в опалубке 4 для компенсапии теплового расширения. Залитый сверху бетонный слой 5 образует жаростойкую футеровку. По периметру строительного элемента оставлен свободный от футеровки зазор 6 для стыковки примыкающих элементов с незаменяемыми частями кожуха печи. При монтаже строительных элементов во время ремонта вырезают и удаляют один из старых строительных элементов и на его место устанавливают новый, соединяя его с неудаляемыми верхней и .нижней частями образовавшегося проема, затем заменяют соседний элемент, скрепляя его с уже установленным и незаменяемыми частями кожуха печи. После замены всех строительных элементов и сварки стыков их бетонируют с использованием опалубки. 2 ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1370413 A1

1511 4 F 27 D 1/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ФиЕ. 7

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4003227/31-02 (22) 02.01.86 (46) 30.01.88. Бюл. Ф 4 (7 1) Московский инженерно-строительный институт им. В.В.Куйбышева (72) Ю.П.Горлов, С.Т ° Плискановский, Е..А.Царицын, И.М.Пефтиев, В.П.Богодица, Д.Я.Деменков, В.А.Чеченев, Н.А.Дубовик и Е.П.Хорунжий (53) 669.162.212.2(088.8) (56) Авторское свидетельство СССР

У 56587, кл. F 27 D 1/08, 1936.

Ефименко P P и др. Металлургия чугуна. Киев: Выща школа, 1970, с.316-323. (54) СПОСОБ ИЗГОТОВЛЕНИЯ ШАХТЫ ДОМЕННОИ ПЕЧИ (57) Изобретение относится к строительству и ремонту шахтных печей, в частности доменных. Цель изобретения — сокращение времени изготовления шахты и удешевление строительномонтажных работ. На строительном элементе кожуха монтируют трубы водяного охлаждения 2 с выводом части их наружу. Между рядами труб выполнены швы 3 в опалубке 4 для компенсации теплового расширения. Залитый сверху бетонный слой 5 образует жаростойкую футеровку. По периметру строительного элемента оставлен свободный от футеровки зазор 6 для стыковки примыкающих элементов с незаменяемыми частями кожуха печи. При монтаже строительных элементов во время ремонта вырезают и удаляют один из старых строительных элементов и на его место устанавливают новьш, соединяя его с

Heóäàëÿåìûìè верхней и нижней частями образовавшегося проема, затем заменяют соседний элемент, скрепляя его с уже установленным и незаменяемыми частями кожуха печи. После замены всех строительных элементов и сварки стыков их бетонируют с использованием опалубки. 2 ил.

13704 13

11зобретеfflfp <Зтносится к строительству и ремонту шахтных печей, в частности доменных.

Цель изобретения — сокращение времени на изготовление шахты и удешевление строительно-монтажных работ.

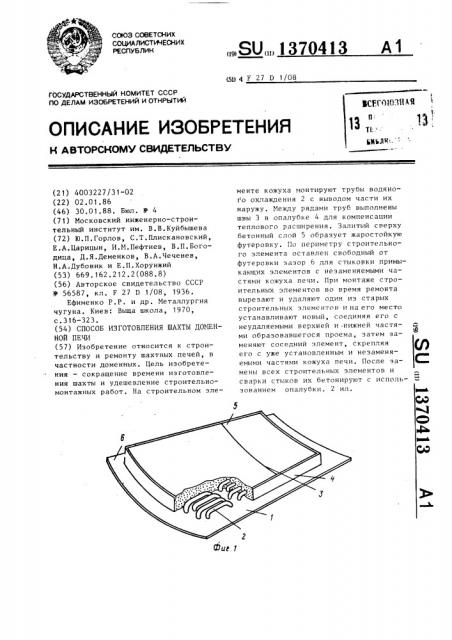

lta фиг.1 изображен строительный элемент шахты; на фиг.2 — схема монтажа строительных элементов во время ремонта печи.

Ца строительном элементе кожуха

1 смонтироBlffû трубы 2 водяногî îx лаждения с выводом части их наружу.

Между рядами труб выполнены швы 3 в опалубке 4 компенсации температурного расширения. Залитый сверху бе-онн1,п :: с.<ой 5 образует жаростойкую футеровку. По периметру строительног<3 элемента оставлен «азор 6 в виде свободной отфутеровки части кожуха для возможности производства сварки стыков между соседними строительными э.<емептами и незаменяемьиьи частями и<акты 11< «if .

Способ осуществляют cлeдуюuц<м обра зом.

Ца с троительном bbflåìåíòå кожуха

f3bfрезают отг<ерстия для установки труб ох;1ажденпя, образуюших единую систему. Размеры стpo»T<=

fffffpIffI,"< 1/8-1/-, окружности шахты; высота со",тветствует протяженности ох11<ц<<даем<3й зоны шахты печи. Затем с помощью опа:1убк11 нан<3сят слой жарос 1<1ffF<îãо бет<3lici ffpè < оотношенш1 масс

Слой уплотняют в течение 0,7-1 ч в11браустройствамп и подвергают сушке при 150-200 0 в течегц1е 36-48 ч.

Для компенсации термпческого расширегиfÿ бетоFfë ff устранения напряжений, вызываемых различием коэффициентов термического расширения бетона и металла, испоflbзует выгорающий материал и п1 ас<3ест, котор11й ук<1адываf<3T па кожух, внутренние стенки опалубки, поперечные швы 5 и вертикальные стыки строительных элементов перед заливкой бетона.

Монтаж строительных элементов производят в следующей последовательности, С помощью монтажной тележки, перемещаемой по стреле, установленной на

10 копре,один из старых строительиых элемЕнтов предварительно вырезают и посредством строп удаляют из охлаждаемой части шахты доменной печи. На его место устанавливают новый строительный элемент. Затем вырезают и меняют второй соСедний строительный элемент. Стык 7 между строительными элементами сварпвают электросваркой, а также сваривают стыки с верхней 8 и нижней 9 незаменяемыми частями печи. После последовательной замены всех строительных элементов и сварки стыков последние бетонируют с помощью опалубки.

26 Реализация предлагаемого способа позволяет сократить сроки и стоимость строите:<ьно-монтажных работ, а также повысить герметичность шахты.

З0 Ф о р м у л а и з о б р е т е н и я

Способ изготовления шахты доменной печи, вк.<ючакщий монтаж строительных элементов, установку труб

Охла)кд< ния монтаж футеp(313f

35 рабочей поверхности и за;<елку стыков, о т л и ч а ю fil и и с я тем, что, с це31ью сокращения времени на изготовление шахты и удешевления строитель40 но-монтажных работ, до монтажа строительного элемента в нем устанавливак3т трубы охлаждения, после чего наносят слой жаростойкого бетона, а стыл.и строительных элементов заделы4 вают путем заливки их жаростойким бетоном под герметичной опалубкой после монтажа строительных элементов.

1370413
