Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st) 4 F 28 F 25/08, F 28 С 1/00

ВСЕГО 111 :< (Я

13,.", 13, БНБ: М!г| 4, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСИОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4113841/24-06 (22) )8,06,86 (46) 30,0),88, Бюл. М 4 (71) Всесоюзньщ научно-исследовательский и проектный институт по переработке газа (72) В.М.Комиссаров, К.Р.Савв и Н,Н.Кутепов (53) 621.55 (088.8) (56) Авторское свидетельство СССР

У 821904, кл. F 28 F 25/08, 1979. (54) НАСАДКА ТЕПЛОМАССООБМ?ННОГО АППАРАТА

„„SU„„1370427 А 1 (57) Изобретение позволяет повысить эффективность работы аппарата с пучком горизонтально установленных теплообменных труб. Пластины 3 и 4 прикреплены к боковым стенкам лотка 1 по разные его стороны и ориентированы в направлении соответствующих труб 5 и 6. Когда уровень кидкости достигает верхних кромок лотка, которые выполнены зубчатыми, кидкость тонкими струйками сливается на пластины, образуя пленку.

2 ил.

13704

А - А

Составитель Б.Новиков

Техред М.Ходанич

Редактор А.Лежнина

Корректор М.Максимининец

Заказ 407/38

Тираж 606

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4

Изобретение относится к конструкциям элементов контактных тепломассообменных аппаратов, например,.воздушно-испарительного охлаждения.

Цель изобретения — повышение эффективности работы аппарата с пучком горизонтально установленных теплообменных труб.

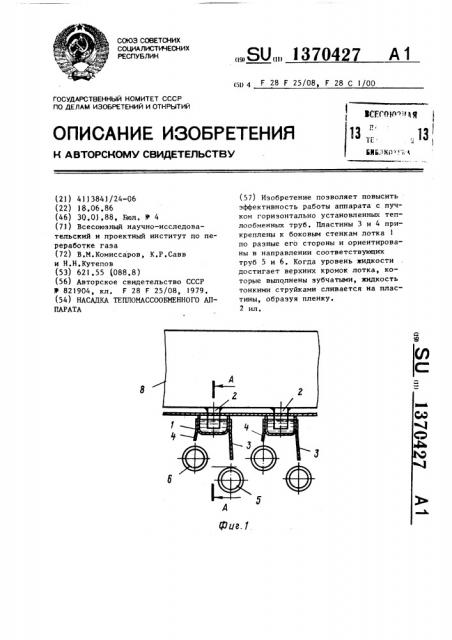

На фиг.1 показан пример установки насадки тепломассообменного аппарата в оросителе с теплообменными трубами; на фиг.2 — разрез А-А на фиг.1.

Насадка тепломассообменного аппарата содержит горизонтальный распределитель жидкости в виде лотка 1, подключенного к раздающему коллектору 2. К боковым стенкам лотка 1 прикреплены Основная и дополнительная направляющие пластины 3 и 4 соответственно. Пластины 3 н 4 ориентированы в направлении соответствующих теплообменных труб 5 и 6 и установлены под углами 5-10 к вертикали. Верхние кромки 7 лотка 1 выполнены зубча- 25 тыми. Коллекторы 2 закреплены на питателе 8, имеющем переливную трубку

9, обеспечивающую постоянный расчетный уровень и, следовательно, напор.

27 г

После заполнения питателя 8 жидкостью она поступает через раздающие коллекторы 2 в лоток 1. Когда уровень жидкости достигает верхних кромок 7, жидкость тонкими струйками сливается на направляющие пластины 3 и 4. Пленка жидкости с нижних кромок пластин

3 и 4 попадает на соответствующие теплообменные трубы 5 и 6.

Формула изобретения

Насадка тепломассообменного аппарата, содержащая горизонтальный распределитель жидкости в виде лотка, подключенного к раздающему коллектору, прикрепленную к лотку основную направляющую пластину, о т л и ч а ющ а я с я тем, что, с целью повышения эффективности работы аппарата с пучком горизонтально установленных теплообменных труб, насадка снабжена дополнительной направляющей пластиной, при этом обе пластины прикреплены к боковым стенкам лотка по разные его стороны и ориентированы в направлении соответствующих труб, а верхние кромки лотка выполнены зубчатыми.
