Способ определения напряжений в изделии

Способ определения напряжений в изделии

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике. Цель изобретения снижение трудоемкости. Для этого определяют знак напряжений в изделии. Способ заключается в измерении диаметров отпечатков индентора в исследуемом изделии и зталонном образце, изготовленном из материала изделия, и в определении напряжений по полученным данным. Новым в способе является определение знака напряжений в изделии путем сопоставления диаметров отпечатков в изделии и эталонном образце и нагружении индентора силой P(1-4)D , где Р - сила вдавливания индентора; D - диаметр индентора.

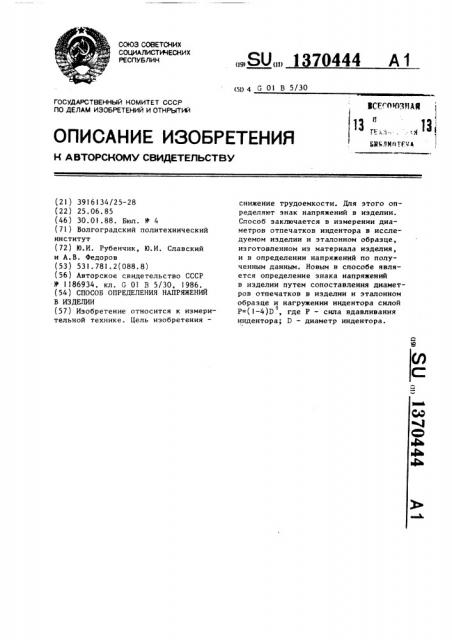

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (д 4 G Ol В 5/30

RCF. 1ЮЗИАЙ

1 (13 „,„„И1 Я л отгч

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3916134/25-28 (22) 25.06.85 (46) 30.01.88. Бюл. В 4 (71) Волгоградский политехнический институт (72) Ю.И. Рубенчик, Ю.И. Славский и А.В. Федоров (53) 531.781.2(088.8) (56) Авторское свидетельство СССР

У 1186934, кл. G 01 В 5/30, 1986. (54) СПОСОБ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИИ

В ИЗДЕЛИИ (57) Изобретение относится к измерительной технике. Цель изобретения—

„„SU„„1370444 А 1 снижение трудоемкости. Для этого определяют знак напряжений в изделии.

Способ заключается в измерении диаметров отпечатков индентора в исследуемом изделии и эталонном образце, изготовленном из материала изделия, и в определении напряжений по полученным данным. Новым в способе является определение знака напряжений в изделии путем сопоставления диаметров отпечатков в изделии и эталонном образце и нагружении индентора силой

P=(1-4)D., где P — сила вдавливания индентора; D — - диаметр индентора.

1370444 а

Е

< э.н э.н % s и э.н.

К а,„ налряжение в эталонном образце при нагружении его растягивающей или сжимающей нагрузкой; диаметр отпечатка на поверхности исследуемого изделия; диаметр отпечатка на поверхности эталонного образца до нагружения; диаметр отпечатка на поверхности эталонного образца под нагрузкой. а =ь и где 6 э.и и э н формула изобретения

Составитель Л. Пучкова

Редактор А. Лежнина - Техред N.Õoäàíè÷ Корректор М. Максимишинец

Заказ 407/38 Тираж 680 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к измерительной технике и может быть использовано для определения напряжений в различных иэделиях. 5

Целью изобретения является снижение трудоемкости путем определения знака напряжений в изделии.

Способ осуществляется следующим образом. 10

Иэ материала исследуемого изделия изготавливают эталонный образец, в котором отсутствуют остаточные напряжения. В поверхность исследуемого иэделия и эталонного образца вдавли- 15 вают индентор. В качестве индентора используют шар диаметром 10 мм. Силу вдавливания индентора выбирают из условия ""=(1-4)D, где Р— сила вдавливания индентора, н; D — диаметр 20 шара индентора, м.

Сравнивают диаметры отпечатков на поверхностях эталонного (d ) э.н и исследуемого (d„„) иэделий и из их сопоставления определяют знак напря- 25 жений в исследуемом изделии. Если диаметр отпечатка на исследуемом изделии больше диаметра отпечатка на эталонном изделии, то в исследуемом изделии имеют место растягивающие

30 напряжения. Если диаметр отпечатка на исследуемом изделии меньше диаметра отпечатка на эталонном изделии, то в исследуемом изделии имеют место сжимающие напряжения.

Затем нагружают эталонный образец в упругопластической области растягивающей нагрузкой, если в изделии имеют место растягивающие напряжения, или сжимающей нагрузкой, если в иэде- 40 лии имеют место сжимающие напряжения, вновь вдавливают тот же индентор в поверхность исследуемого изделия усилием, выбираемымиз условия Р=(1-4)D, измеряют диаметр (d „ „) отпечатка 45 в эталонном образце под нагрузкой и по полученным данным определяют напряжения в исследуемом изделии по формуле

Способ определения напряжений в изделии, заключающийся в том, что вдавливают в исследуемое изделие индентор и измеряют диаметр отпечатка, из материала исследуемого иэделия изготавливают эталонный образец, вдавливают в его поверхность индентор и измеряют диаметр отпечатка, нагружают эталонный образец в упругопластической области, вновь вдавливают индентор в его поверхность и измеряют диаметр полученного отпечатка и по полученным данным определяют напряжения в иэделии, о т л и ч а юшийся тем,что, с целью снижения трудоемкости, силу вдавливания индентора выбирают из условия Р=(1—

-4)D, где P — сила вдавливания ин1 дентора, D- диаметр индентора, а эталонный образец нагружают растягивающей нагрузкой, если диаметр отпечатка на исследуемом изделии больше диаметра отпечатка на эталонном об-, разце, и сжимающей нагрузкой, если диаметр отпечатка на исследуемом из- делии меньше диаметра отпечатка на эталонном образце.
