Изобретение относится к строительству, в частности к испытаниям элементов строительных конструкций.

Цель изобретения — повышение точности и эффективности испытаний.

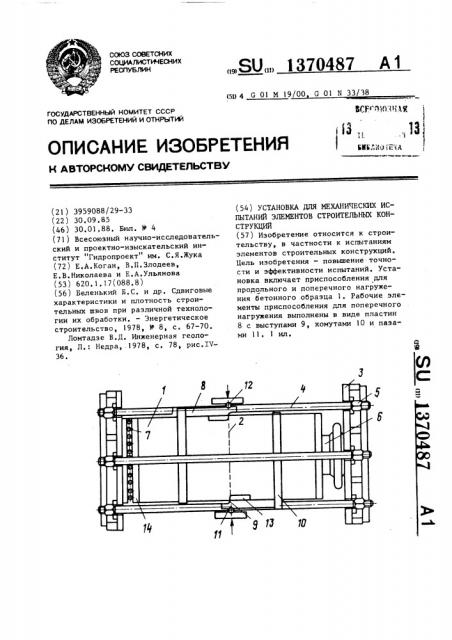

На чертеже изображена предлагаемая установка, общий вид.

Установка содержит приспособление для продольного нагружения испытываемого бетонного элемента 1, выполненного в виде призмы и имеющего строительный шов 2, имеющее две плиты 3, сис гему продольных тяг 4 с гайками

5, домкрат 6 и катковую опору 7.

Приспособление для поперечного нагружения содержит рабочие элементы в виде пластин 8 с выступами 9, хомутами 10 и пазами 11 для шарниров 12, а также пластины 13, которые закладывают в испытываемый бетонный элемент 1 по плоскости шва 2. Катковая опора 7 имеет шлифованную плиту 14.

Установка работает следующим образом.

Бетонный элемент 1 устанавливают торцом на плиту 14 катковой опоры 7 и с помощью домкрата 6 производят его

70487

2 начальное обжатие. Затем на боковых гранях элемента 1 с помощью монтажньм болтов на пластинах 13 и хомутов

10 закрепляют пластины 8. После этого ставят шарниры 12 и с помощью пресса (не показан) осуществляют поперечное нагружение бетонного элемента l.!

О формула изобретения

Установка для механических испытаний элементов строительных конструкций, включающая приспособления для продольного и поперечного нагружения с рабочими элементами и измерительные приспособления, о т л и ч а ющ а я с я тем, что, с целью повышения точности и эффективности испытаний, рабочие элементы приспособления поперечного нагружения выполнены в виде пластин с выступами, хомутами и пазами для шарниров, причем хомуты и упоры расположены на разных концах пластин, а выступы и паэы— на противоположных поверхностях пластин.
