Реферат



Изобретение относится к испытательной технике. Целью изобретения является расширение функциональных возможностей путем обеспечения возм жности задания начального напряженнодеформированного состояния (НДС). Корпус 1 устройства жестко закреплен на раме 8. Иcпытye ыe пластины 3 устанавливаются на торцы корпуса и вкладыша 6 и прижимаются матрицами 4 и элементами 7 прижима пластин. Между торцами корпуса, вкладыша 6, матрицами 4 и элементами 7 пластин размещены уплотнительные элементы 13. Начальное НДС задают, перемещая вкладыш 6 посредством пиитов 10, а затем производят иагружеиие пластин давлением рабочей среды от источника 5. 1 3 . п. ф-лы, 2 ил.

С01ОЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

II9) SU(1II

0 А1

4Ы (ч) 4 G 01 N 3/12

gPPr «,Д1Т И,,Ц

ИМЬЛ4(;1 : °

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3908336/25-28 (22) 07.06.85 (46) 30.01.88. Вюл. N 4 (71) Университет дружбы народов им.Патриса Лумумбы (72) С.Н.Кривошапко и И.В.Кудрявцев (53) 620.194.3(ОЯЯ.Я) (56) Авторское свидетельство СССР и 389435, кл, G О1 N 3/12, 1971. (54) УСТРОЙСТВО ДЛЯ ИСЕТЬ!ТАНИЯ ПЛАСТИН (57) Изобретение относится к испытательной технике. Целью изобретения является расширение функциональных возможностей путем обеспечения возм жности задания начального напряженнодеформированного состояния (НДС).

Корпус 1 устройства жестко закреплен на раме 8. Испытуемые пластины 3 устанавливаются на торцы корпуса и вкладыша 6 и прижимаются матрицами 4 и элементами 7 прижима пластин. Между торцами корпуса, вкладыша 6, матрицаMH 4 и элементами 7 прижима пластин размещены уп:готнительные элементы 13.

Начальное НЦС задают, перемещая вкладыш 6 посредством винтов 10, а затем производят нагружение пластин давлением рабочей среды «т источника 5.

1 з.п. ф-лы 2 ил

1370506

50

Изобретение относится к испытательной технике и может быть использовано для испытаний образцов листовых материалов на действие распреде5 ленной нагрузки.

Цель изобретения — расширение эксплуатационных возможностей путем обеспечения воэможности задания начального напряженно-деформированного сос- 10 тояния пластин с отверстиями.

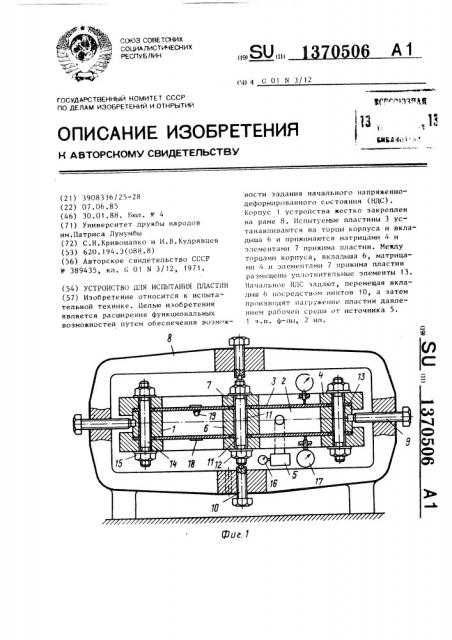

На фиг. 1 представлена конструкция устройства, разрез; на фиг. 2 — то же, вид сбоку.

Устройство для испытания пластин содержит корпус 1 с полостью 2, образованной сквозным отверстием, при этом торцы корпуса 1, параллельные друг другу и перпендикулярные оси отверстия, предназначены для установ- 20 ки на них испытываемых пластин 3, матрицы 4 со сквозными отверстиями, идентичными по форме отверстию корпуса 1, источник 5 давления, соединенный с полостью 2, вкладыш 6, уста- 25 новленный в полости 2, параллельные торцы которого предназначены для размещения краев отверстий испытываемых пластин 3, элементы 7 прижима пластин 3, раму 8, на которой с помощью винтов 9 закреплен корпус 1, упоры 10, взаимодействующие с вкладышем 6, выполненные в виде винтов, перемещающихся по резьбовым отверстиям в раме 8, Элементы 7 прижима плас35 тин 3 прикреплены к вкладышу 6 посредством шпильки 11 и гаек 12. Устройство также содержит пластичный уплотнительный элемент 13, размещаемый между торцами корпуса 1 и матрицами 4 и между торцами вкладыша 6 и . элементами 7 прижима. Матрицы 4 крепятся к корпусу 1 при помощи шпилек 14 и гаек 15.

В качестве измерителя давления среды в устройстве установлен манометр 16, а в качестве измерителя напряженно-деформированного состояния пластин 3 — индикатор 17 часового типа и тенэодатчик 18 омического сопротивления, Для регулирования давления в полости 2 устройство снабжено вентилем 19, Устройство работает следующим образом.

Производят сборку устройства с испытываемыми пластинами 3, 11олость 2 соединяют с источником 5 давления.

При помощи винтов 10 задают начальное напряженное состояние пластин 3, а затем производят заданное нагружение путем подачи в полость 2 рабочей среды под давлением, измеряя при этом давление рабочей среды манометром 6 и регистрируя напряженно-деформированное состояние пластин 3 индикатором 17 и тензодатчиками 18.

Предложенное устройство позволяет осуществлять исследования напряженнодеформированного состояния кольцевых пластин.

Формула и з о б р е т ения

1. Устройство для испытания пластин, содержащее корпус со сквозным центральным отверстием, закрываемым с двух сторон испытуемыми пластинами, образующими полость и отверстия для крепежных элементов, две матрицы с отверстиями, идентичными по форме отверстиям для крепежных элементов, источник давления, соединенный с полостью, измеритель давления, соединенный с полостью, и измеритель напряженно-деформированного состояния, о т л и ч а ю щ е е с я тем, что, с целью расширения эксплуатационных возможностей путем обеспечения возможности задания начального напряженно-деформированного состояния пластин с отверстиями, оно снабжено вкладышем, расположенным в центральном отверстии и имеющим параллельные торцы для размещения краев отверстий испытываемых пластин, элементами прижима пластин к торцам вкладыша, рамой, на которой закреплен корпус, и упором, установленным на раме с возможностью осевого перемещения и взаимодействия с вкладышем.

2. Устройство по и. 1, о т л ич а ю щ е е с я тем,что оно снабжено пластичным уплотнительным элементом, размещенным между торцами корпуса и матрицами и между торцами вкладыша и элементами прижима.
