Класс 1 g, 12н И
34 13707

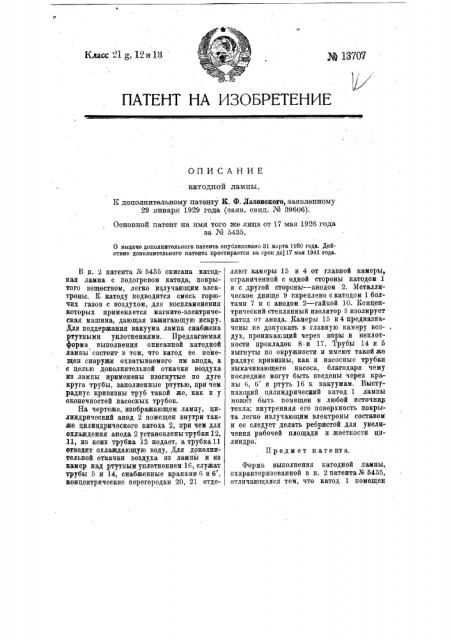

ПАТЕНТ НА ИЗОБРЕТЕНИЕ
ОП И С А Н И Е катодной лампы.
К дополнительному патенту K. Ф. Лазовского, заявленному
29 января 1929 года {заяв. свид. М 39606);
Основной патент на имя того же лица от 17 мая 1926 года за М 5435. убликовано 31 марта 1980 года. Дейрается на срок go) 17 мая 1941 года.
0 выдаче дополнительного патента on ствне дополнительного патента прости
Предм ет патента.
В п. 2 патента Л 5485 описана катодная лампа с подогревом катода, покрытого веществом, легко излучающим электроны. К катоду подводится смесь горючих газов с воздухом, для воспламенения которых применяется магнито-электрическая машина, дающая зажигающую искру.
Для поддержания вакуума лампа снабжена ртутными уплотнениями. Предлагаемая форма выполнения описанной катодной лампы состоит в том, что катод ее помещен снаружи охватываемого им анода, а с целью дополнительной откачки воздуха из лампы применены изогнутые по дуге круга трубы, заполненные ртутью, при чем радиус кривизны труб такой же, как и у оконечностей насосных трубок.
На чертеже, изображающем лампу, цилиндрический анод 2 помещен внутри также цилиндрического катода 2, при чем для охЛаждения анода 2 установлены трубки 12, ll, из коих трубка 12 подает, а трубка 11 отводит охлаждающую воду. Для дрполнительной откачки воздуха из лампы и из камер над ртутным уплотнением 16, служат трубы 5 и 14, снабженные кранами 6 и 6, концентрические перегородки 20, 21 отделяют камеры 15 и 4 от главной камеры, ограниченной с одной стороны катодом 1 и с другой стороны — анодом 2. Металлическое днище 9 скреплено с катодом 1 болтами 7 и с анодом 2 — гайкой 10. Концентрический стеклянный изолятор 8 изолирует катод от анода. Дамеры 15 и 4 предназначены не допускать в главную камеру воз- . дух, проникающий через поры и неплотности прокладок 8 и 17. Трубы 14 и 5 выгнуты по окружности и имеют такой же радиус кривизны, как и насосные трубки выкачивающего насоса, благодаря чему последние могут быть введены через краны 6, 6 и ртуть 16 к вакуумам. Выступающий цилиндрический катод 1 лампы может быть помещен в любой источник тепла; внутренняя его поверхность покрыта легко излучающим электроны составом и ее следует делать ребристой для увеличения рабочей площади и жесткости цилиндра.
Форма выполнения катодной лампы, охарактеризованной в п. 2 патента Ж 5485, отличающаяся тем, что катод 1 помещен
С. Л.
Тип. Гидрогр. Унр. Унравл. В.-И. Сил РККА. Ленинград, здание Гл. Адмиралтейства снаружи охватываемого ии анода 2, а. с целью дополнительной откачки воздуха пз лампы прииенены изогнутые по дуге круга трубы 14, 5, заполненные ртутью и прикрепляеиые к катоду, каковыетрубыпредназначены длй введения в них изогнутых по дуге окружности того же радиуса оконечностей насосных трубок.
