Устройство для автоматической настройки избирательного усилителя на середину полосы пропускания

Устройство для автоматической настройки избирательного усилителя на середину полосы пропускания

Иллюстрации

Показать все

Реферат



Изобретение м.б. использовано в избирательных трактах радиоаппаратуры различного назначения. Цель - повышение быстродействия. Устр-во содержит перестраиваемый усилитель 1, детектор 2, триггер Шмидта 3, диф. цепь 4, формирователь 5 двухполярного сигнала, управляющий триггер 6, ключи 7 и 10, счетчики 8 и 12, генератор 9 тактовых импульсов, делитель 11 частоты на два, регистр 13 и сумматор 14. В регистр 13 записывается код числа счетчика 8, соответствующего левой границе полосы пропускания. Этот код сохраняется на весь цикл работы устр-ва. В счетчике 12 в момент достижения правой границы записывается код числа, определяющий половину полосы пропускания усилителя 1. В счетчике 8 записывается кодовая комбинация, на .основании к-рой усилитель 1 настраивается на середину полосы пропускания. 1 ил. сл

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1370727 А1 (51) 4 H 03 J 5/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ф г lf.)gal

„13, t

ЬЮ i г g

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 4029494/24-09 (22) 26.02.86 (46) 30.01.88. Бюл. У 4 (71) Ленинградский электротехнический институт связи им. проф.

М.А.Бонч-Бруевича (72) Л.Б. Бузюков (53) 621.396.662 (088.8) (56) Авторское свидетельство СССР

Ф 362421, кл. Н 03 J 5/00, 1970. (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ

НАСТРОЙКИ ИЗБИРАТЕЛЬНОГО УСИЛИТЕЛЯ

НА СЕРЕДИНУ ПОЛОСЫ ПРОПУСКАНИЯ (57) Изобретение м.б. использовано в избирательных трактах радиоаппаратуры различного назначения. Цель— повышение быстродействия. Устр-во содержит перестраиваемый усилитель

1, детектор 2, триггер Шмидта 3, диф. цепь 4, формирователь 5 двухполярного сигнала, управляющий триггер 6, ключи 7 и 10, счетчики 8 и 12, генератор 9 тактовых импульсов, делитель

11 частоты на два, регистр 13 и сумматор 14. В регистр 13 записывается код числа счетчика 8, соответствующего левой границе полосы пропускания.

Этот код сохраняется на весь цикл работы устр-ва. В счетчике 12 в момент достижения правой границы записывается код числа, определяющий половину полосы пропускания усилителя l. В счетчике 8 записывается кодовая комбинация, на .основании к-рой усилитель 1 настраивается на середину полосы пропускания. 1 ил.

137072

Изобретение относится к радиотех— нике и может быть использовано в радиотехнических установках, в частности в избирательных трактах радио5 аппаратуры различного назначения.

Цель изобретения — повышение быстродействия.

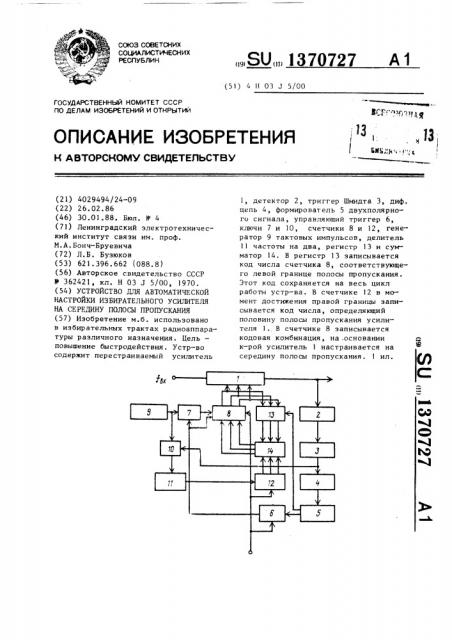

На чертеже изображена структурная электрическая схема устройства для lp автоматической настройки избирательного усилителя.

Устройство для автоматической настройки избирательного усилителя содержит перестраиваемый усилитель )5

1, детектор 2, триггер 3 Шмидта, дифференцирующую цепь 4, формирователь 5 двухполярного сигнала, управляющий триггер Ь, первый ключ 7, счетчик 8, генератор 9 тактовых им- 20 пульсов, второй ключ 10, делитель

11 частоты на два, дополнительный счетчик )2, регистр 13 и сумматор )4.

Устройство для автоматической ( настройки избирательного усилителя работает следующим образом.

Импульс сброса обнуляет счетчик

8, дополнительный счетчик 12 и устанавливает управляющий триггер 6 в единичное состояние. На вход пере- 30 страиваемого усилителя 1 подается сигнал нужной частоты.

В режиме настройки на счетчик 8 через открытый единичным сигналом с управляющего триггера 6 первый ключ

7 поступают импульсы от генератора

9 тактовых импульсов. Сигнал с выхо— да счетчика 8 изменяет частоту на— стройки перестраиваемого усилителя

1. По мере сближения этой частоты 40 с частотой входного сигнала напряжение на выходе детектора 2 возрастает и при достижении некоторого порогового значения триггер 3 Шьыдта срабатывает, открывая второй ключ 45

10. В момент срабатывания триггера

3 Шьыдта положительный импульс с выхода дифференцирующей цепи 4 после преобразования его формирователем

5 в цифровой сигнал обеспечивает кратковременный сигнал разрешения записи в регистр 13. В регистр 13 записывается код числа счетчика 8, соответствующего левой границе полосы пропускания. ЭтОт код сохраняется в регистре 13 на весь цикл работы устройства.

При дальнейшей перестройке внутри полосы пропускания сигнал от генера7 г тора 9 тактовых импульсов начинает поступать через открывшийся второй ключ 10 и делитель ll частоты на два на дополнительный счетчик )2, в котором записывается число, вдвое меньшее числа импульсов, поступивших на счетчик 8. По мере удаления частоты настройки перестраиваемого усилителя 1 от частоты входного сигнала напряжение на выходе детектора

2, пройдя через максимум, убывает.

По достижении этим напряжением порогового значения срабатывания триггера 3 Шмидта последний возвращается в исходное состояние, закрывая второй ключ 10. Отрицательный импульс дифференцирующей цепи 4, преобразованный формирователем 5 в цифровой сигнал, опрокидывает управляющий триг — . гер 6 в нулевое состояние, что закры— вает первый ключ 7 и прекращает подачу импульсов на счетчик 8 ° Нулевой сигнал с выхода управляющего триггера 6 поступает также на вход разрешения записи счетчика 8, разре— шая занести в счетчик 8 информацию с выхода сумматора 14.

В момент появления этого сигнала, т.е. при достижении правой границы полосы пропускания, в сумматоре 14 формируется код числа, равный сумме кодов чисел, записанных в регистре

13 и дополнительном счетчике 12. В регистре 13 записан код числа, соответствующего левой границе полосы пропускания, а в дополнительном счетчике 12 в момент достижения правой границы записывается код числа, определяющего половину полосы пропускания перестраиваемого усилителя 1.

Таким образом, в счетчик 8 записывается кодовая комбинация, на основании которой перестраиваемый усилитель настраивается на середину полосы пропускания. На этом процесс настройки прекращается.

Ф о р м у л а и з о б р е т е н и я

Устройство для автоматической настройки избирательноro усилителя на середину полосы пропускания, со держащее последовательно соединенные перестраиваемый усилитель, детектор, триггер Шмидта и дифференцирующую цепь, последовательно соединенные генератор тактовых импульсов, первый

Составитель С. Даниэлян

Техред >.Дндык Корректор А. Ильин

Редактор Е. Копча

Заказ 426/53 Тираж 928 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

3 1370 ключ и счетчик, выходы которого подключены к управляющим входам перестраиваемого усилителя, последовательно соединенные второй ключ, делитель частоты на два и дополнительный счетчик, а также управляющий триггер, управляющие входы второго и первого ключей подключены к выходу триггера

Йчидта и выходу управляющего триггера, а входы сброса счетчика, дополнительного счетчика и управляющего триггера являются входом для подачи импульсов сброса, о т л и ч а ю— щ е е с я тем, что, с целью повышения быстродействия, в него введены

727

4 формирователь двухполярного сигнала, включенный между выходом дифференцирующей цепи и входом управляющего триггера, и последовательно соединенные регистр, входы которого подключены к выходам счетчика, вход раз- . решения записи — к противофазному выходу формирователя двухполярного сигнала, и сумматор, к другим входам которого подключены выходы дополнительного счетчика, а выходы сумматора подключены к входу записи счетчика, вход разрешения записи которого подключен к выходу управляющего триггера.
