Устройство автоматического поиска каналов радиосвязи

Устройство автоматического поиска каналов радиосвязи

Иллюстрации

Показать все

Реферат



Изобретение относится к радиосвязи и повьппает точность анализа каналов радиосвязи путем увеличения числа градаций оценки качества, а также путем устранения влияния нестабильности частоты передатчика. Устр-во содержит приемник 1, состоящий из смесителей 2, 3, 8, гетеродинов 4 и 5, УПЧ 6 и 7, фильтр 9 верхних частот, компаратор 10, счетчик 11, регистр 12, блок 13 сравнения, блок 14 формирования времени анализа, коммутатор 15 порогов сравнения, инвертор 16, эл-т И 17. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1511 4 Н 04 В 1/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4009744/24-09 (22) 17.01.86 (46) 30.01.88. Вюл. N 4 (72) В.М.Лобанов и Л.В.Асеева (53) 621.396.669(088.8) (56) Авторское свидетельство СССР

Ф 362497, кл. Н 04 В 3/46, 1971. (54) УСТРОЙСТВО АВТОМАТИЧЕСКОГО ПОИСКА КАНАЛОВ РАДИОСВЯЗИ (57) Изобретение относится к радиосвязи и повьппает точность анализа

„„SU„» 1370788 А 1 каналов радиосвязи путем увеличения числа градаций оценки качества, а также путем устранения влияния нестабильности частоты передатчика.

Устр-во содержит приемник 1, состоящий из смесителей 2, 3, 8, гетеродинов 4 и 5, УПЧ 6 и 7, фильтр 9 верхних частот, компаратор 10, счетчик

11, регистр 12, блок 13 сравнения, блок 14 формирования времени анализа, коммутатор 15 порогов сравнения, инвертор 16, эл-т И 17. 1 ил.

1370788

Изобретение относится к радиосвязи и может быть использовано в радиостанциях для автоматического поиска приемных каналов, свободных от помех.

Цель изобретения — повышение точ-, ности анализа каналов радиосвязи путем увеличения числа градаций оценки качества, а также повышение точности анализа каналов радиосвязи путем 10 устранения влияния нестабильности частоты передатчика.

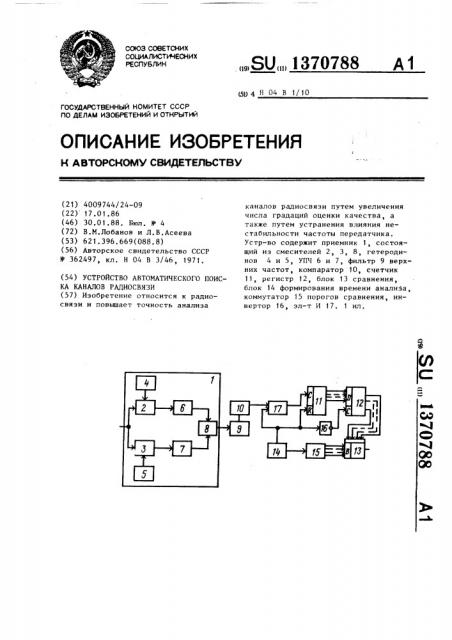

На чертеже изображена схема предлагаемого устройства.

Устройство автоматического поиска 15 каналов радиосвязи содержит приемник

1, состоящий из первого и второго смесителей 2 и 3 первого и второго гетеродинов 4 и 5, усилителей промежуточной частоты 6 и 7 и третьего 20 смесителя 8 ; фильтр 9 верхних частот, компаратор 1О, счетчик 11, регистр

12, блок 13 сравнения, блок 14 формирования времени анализа, коммутатор

15 порогов сравнения, инвертор 16, 25 элемент И 17.

Устройство работает следующим образом.

На входы первого и второго 2 и 3 смесителей поступает ЧМ-сигнал 30

А,соs(w t + а(г) (v г + 4 и t), где А, — амплитуда сигнала; м — несущая;

a(t) — информационный =игнал, ч, — девиация, 35

4w — нестабильность частоты передатчика; г — время.

На вторые входы первого 2 и второго 3 смесителей подаются сигналы от 40 первого 4 и второго 5 гетеродинов соответственно. При этом частоты д

1 первого 4 и м второго 5 гетеродиГ1 нов удовлетворяют условию

ыГ м ш „(1) 45

Сигнал на выходе первого смесителя 2

A,cos((cu — w, ) t + а(г)ы г + 4 ы г), сигнал на выходе второго смесителя 3

a(t) wît

Так как частота второго 5 гетеро50 дина ь)Г ) о то спектр сигнала

Г С 1 на выходе второго смесителя 3 инверсный относительно спектра сигнала на выходе первого смесителя 2.

Сигналы с выхода первого 2 и вто55 рого 3 смесителей усиливаются в первом 6 и второым 7 УПЧ. Сигнал на выходе третьего смесителя 8, учитывая выражение (1) состаляет

A,cos х А,cos(A2 (cos

+ 2аыг) После (разност

+ 24ыг) ((м,— w,,) г + а(г)ы 4ыг) х (ы à — Г) t — а(г)u)g г — 4(d г)

Гу (z, — ш, )t + cos(2a(t) ы г + фильтрации низкочастотной ной) составляющей cos (2а(г)ы t+ в сигнал на входе фильтра 9 равен у(г) = А соэ((м — ы, ) г) (2)

Как следует из выражейия (2), сигнал на выходе фильтра 9 пропорционален квадрату амплитуды, не зависит от модуляции и нестабильности частоты передатчика.

С выхода фильтра 9 сигнал подается на компаратор 10. Сигнал с выхода компаратора 10 поступает на первый вход элемента И 17. На второй вход элемента И 17 подается импульс из блока 14 формирования времени анализа. Блок 14 формирования времени анализа формирует импульсы, длительность которых определяет время анализа.

Эти импульсы одновременно поступают на коммутатор 15 порогов сравнения, элемент И 17, инвертор 16 и вход счетчика 11. Если на входы элемента

И 17 одновременно поступают сигнал и импульс, определяющий длительность времени анализа, то на выходе счетчика устанавливается код (А), соответствующий отношению сигнал/шум в канале.

Учитывая, что первый и второй гетеродины находятся в приемнике и могут иметь высокую стабильность, при высоком отношении сигнал/шум в линейной части приемника счетчик 11 за время анализа (время анализа постоянно и выбирается исходя из условия обеспечения требуемых вероятностей анализа качества каНала) насчитывает постоянное число импульсов, поступающих на счетчик с выхода компаратора.

При уменьшении соотношения сигнал/ шум счетчик 11 за время анализа насчитывает меньшее количество импульсов, а при отношениях сигнал/шум, близких к нулю, состояние счетчика

11 можно вычислить исходя из того, что компаратор 10 имеет конечную чувствительность, а также полагая, что на выходе третьего смесителя 8 (либо в его составе) есть колебательный контур.

Результат счета переписывается в регистр 12 по заднему фронту импульса, определяющего длительность

1370788

Составитель Ш.Эвьен

Техред М.Дидык Корректор В.Бутяга

Редактор Н.Швыдкая

Заказ 429/56

Тираж 660 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r.ужгород, ул.Проектная, 4 времени анализа. С выходов регистра

12 код поступает на второй вход блока 13 сравнения. На первый вход блока 13 сравнения подается пороговый код (В) с выхода коммутатора 15 порогов сравнения, соответствующий принятому для анализа. При А В на выходе блока 13 сравнения появляется импульс "Канал занят", при А ) В импульс "Канал свободен". Изменяя порог сравнения, получают оценку качества канала связи по трем градациям. формула изобретения

1. Устройство автоматического поиска каналов радиосвязи, содержащее приемник, блок формирования времени анализа, коммутатор порогов сравнения, к входу которого подключен первый выход блока формирования времени анализа, блок сравнения, к первому

М-разрядному входу которого подключен

N-разрядный выход коммутатора порогов сравнения, элемент И, о т л и ч а ющ е е с я тем, что, с целью повышения точности анализа каналов радиосвязи путем увеличения числа градаций оценки качества, выход приемника подключен к первому входу элемента И через последовательно соединенные фильтр верхних частот и компаратор, выход элемента И подключен к С-входу

5 счетчика, к R-входу которого подключен второй вход элемента И, второй выход блока формирования времени анализа, и через введенный инвертор к установочному входу регистра, к

N-разрядному входу которого подключен N-разрядный выход счетчика, а

N-разрядный выход регистра подключен к второму N-разрядному входу блока

15 сравКения, выход которого является выходом устройства.

2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что, с целью повышения точности анализа каналов

20 радиосвязи путем устранения влияния нестабильности частоты передатчика, приемник содержит первый и второй смесители, входы которых соединены между собой и являются входом прием25 ника, первый и второй гетеродины, выход каждого иэ которых подключен соответственно к вторым входам смесителей, выходы которых подключены соответственно к первому и второму

З0 входам третьего смесителя, выход которого является выходом приемника.
