Реферат



№ 137105

Класс 1Яа, 2 ссср

2 СЕСОН}А1,1 И ц плтгвгно.

Тсл}112 1ЕС {q(g

В22Ь.2211Зтг <

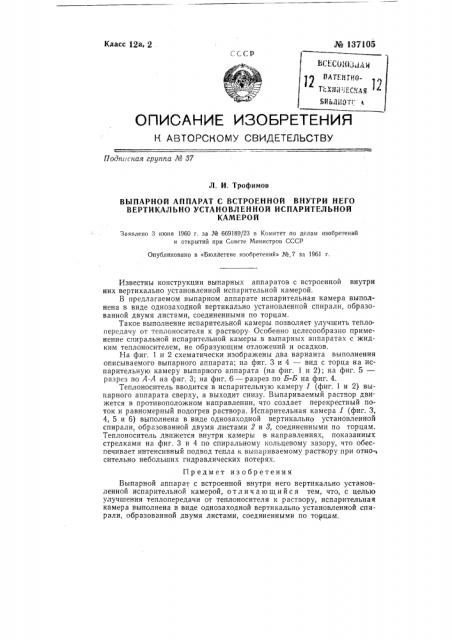

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 37

Л. И. Трофимов

ВЫПАРНОЙ АППАРАТ С ВСТРОЕННОЙ ВНУТРИ НЕГО

ВЕРТИКАЛЬНО УСТАНОВЛЕН НОЙ ИСПАРИТЕЛ ЬНОЙ

КАМЕРОЙ

Заявлено 3 июня 1960 r. за № 669189/23 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» №,7 за 1961 г.

Предмет изобретения

Выпарной аппарат с встроенной внутри него вертикально установленной испарительной камерой, отличающийся тем, что, с целью улучшения теплопередачи от теплоносителя к раствору, испарительная камера выполнена в виде однозаходной вертикально установленной спирали, образованной двумя листами, соединенными по торцам.

Известны конструкции выпарных аппаратов с встроенной внутри них вертикально установленной испарительной камерой.

В предлагаемом выпарном аппарате испарительная камера выполнена в виде однозаходной вертикально установленной спирали, образованной двумя листами, соединенными по торцам.

Такое выполнение испарительной камеры позволяет улучшить теплопередачу от теплоносителя к раствору Особенно целесообразно применение спиральной испарительной камеры в выпарных аппаратах с жидким теплоносителем, не образующим отложений и осадков.

На фиг. 1 и 2 схематически изображены два варианта выполнения описываемого выпарного аппарата; на фиг. 3 и 4 — вид с торца на испарительную камеру выпарного аппарата (на фиг. 1 и 2); на фиг. 5— разрез по А-А на фиг. 3; на фиг. б — разрез по Б-Б на фиг. 4.

Тецлоноситель вводится в испарительную камеру 1 (фиг. 1 и 2) выпарного аппарата сверху, а выходит снизу. Выпариваемый раствор движется в противоположном направлении, что создает перекрестный поток и равномерный подогрев раствора. Испарительная камера 1 (фиг. 3, 4, 5 и 6) выполнена в виде однозаходной вертикально установленной спирали, образованной двумя листами 2 и 8, соединенными по торцам.

Теплоноситель движется внутри камеры в направлениях, показанных стрелками на фиг. 3 и 4 по спиральному кольцевому зазору, что обеспечивает интенсивный подвод тепла к выпариваемому раствору при отно- сительно небольших гидравлических потерях.

Теппо№ 137105

Сакаоьти пар ослеп ь

Спаоый

Рост сор

Сокобыи пар

Расп7бар

Оойе Р

Теппаи осе тепе

Теппоноситиь № 137105 аг 3

Р.гг Ф I1b

Теппае сишепь насиемьги pacm8op
