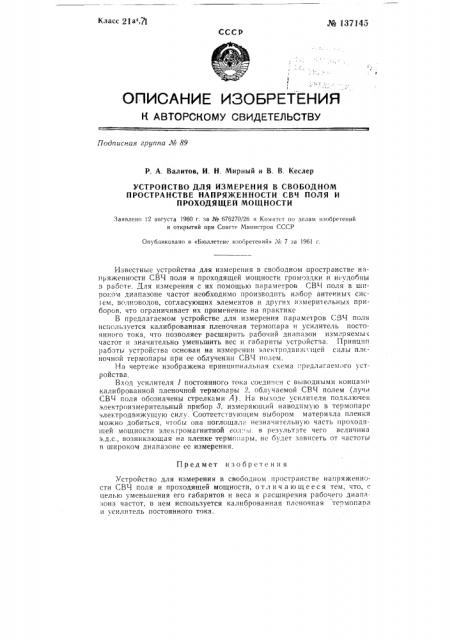

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 89

Р. А. Валитов, И. Н. Мирный и В. В. Кеслер

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ В СВОБОДНОМ

ПРОСТРАНСТВЕ НАПРЯЖЕННОСТИ СВЧ ПОЛЯ И

ПРОХОДЯЩЕЙ МОЩНОСТИ

Заивлено !2 августа 1960 г. за Ко 676270/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Ьктллетене llçîáðåòåíèé» X за !961 г.

Известные устройства для измерения в свободном пространстве напряженности СВЧ поля и проходящей мощности громоздки и нс-удобны в рабате. Для измерения с их помощью параметров СВЧ поля в широком диапазоне частот необходимо производить набор антенных сисем, волноводов, согласующих элемечтов и других измерительных приборов, что ограничивает их применение на практике

В предлагаемом устройстве для измерения парамлров СВЧ поля используется калиброванная пленочная термопара и усилитель постоянного тока, что позволяет расширить рабочий диапазон измеряемых частот и значительно уменьшить вес и габариты устройства. Принцип работы устройства основан на измерении электродвижгщей силы пленочной термопары при ее облучении СВЧ полем.

На чертеже изображена принципиальная схема предлагаем 1го устройства, Вход усилителя 1 постоянного тока соединен с выводными концами калиброванной пленочной термопары 2, облучаемой СВЧ попем (лу!и

СВЧ поля обозначены стрелками А), На выходе усилителя подключен электроизмерительный прибор 3, измеряющий наводимую в термопаре электродвижущую силу. Соответствую!цим выбором материала пленки можно добиться, чтобы она поглощала незначительную часть проходящей мощности элекгромагнитной вол: ы. в результате чего величина э.д.с., возникающая на пленке термопары, не будет зависеть от частоты в широком диапазоне ее измерения.

Предмет изобретен и я

Устройство для измерения в свободном пространстве напряженности СВЧ поля и проходящей мощности, отл и ч а ю щ е е с я тем, что, с целью уменьшения его габаритов и веса и расширечия рабочего диапазона частот, в нем используется калиброванная пленочная термопара и усилитель постоянного тока. № 137145
