Реферат



Изобретение относится к области сельскохозяйственного машиностроения. Целью изобретения является улучшение качества обработки и повышение маневренности. Комбинированная почвообрабатываюшая машина содержит шарнирно сопряженные центральную 1 и боковые 2 и 3 секции, установленные на них стойки с лапами 4, роторы 5 с механизмом привода,силовые цилиндры для поворота боковых секций в транспортное положение и растяжки 8. Регулируемые по длине растяжки 8 ограничивают опускание боковых секций в рабочем и фанспортном положениях. На консоли 33 вала, установленной в подшипнике боковой секции, закреплены роторы 5. В рабочем положении консоли 33 с роторами 5 расположены под центральной секцией. При работе машины лапы 4 подрезают и рыхлят обрабатываемый слой почвы, ножи ротора 5 измельчают пожнивные остатки, крошат почву и очишают стойки от попавших на них растительных остатков. 1 з. п. ф-лы, 4 ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1371540 А 1 (58 4 А 01 В 49 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4065720/30-15 (22) 05.05.86 (46) 07.02.88. Бюл. № 5 (71) Всесоюзный научно-исследовательский институт механизации сельского хозяйства (72) А. Ф. Жук (53) 631.319.06 (088.8) (56) Авторское свидетельство СССР № 635907, кл. А 01 В 49/02, 1974.

Авторское свидетельство СССР № 515481, кл. А 01 В 35/02, 1973, (54) КОМБИНИРОВАННАЯ ПОЧВООБРАБАТЫВАЮЩАЯ МАШИНА (57) Изобретение относится к области сельскохозяйственного машиностроения. Целью изобретения является улучшение качества обработки и повышение маневренности.

Комбинированная почвообрабатываюшая машина содержит шарнирно сопряженные центральную 1 и боковые 2 и 3 секции, установленные на них стойки с лапами 4, роторы 5 с механизмом привода, силовые цилиндры для поворота боковых секций в транспортное положение и растяжки 8. Регулируемые по длине растяжки 8 ограничивают опускание боковых секций в рабочем и ранспортном положениях. На консоли 33 вала, установленной в подшипнике боковой секции, закреплены роторы 5. В рабочем положении консоли 33 с роторами 5 расположены под центральной секцией. При работе машины лапы 4 подрезают и рыхлят обрабатываемый слой почвы, ножи ротора 5 измельчают пожни вные остатки, крошат почву и очишают стойки от попавших на них растительных остатков. 1 з. п. ф-лы, 4 ил.

1371540

Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим машинам.

Цель изобретения — улучшение качества обработки и повышение маневренности.

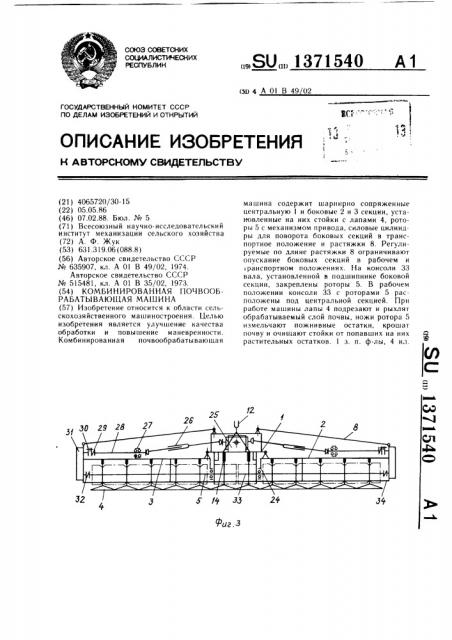

На фиг. 1 изображена предлагаемая машина, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — то же, вид спереди; на фиг. 4 -- элементы соединения центральной и боковых секций.

Комбинированная почвообрабатывающая машина содержит шарнирно сопряженные центральную и боковые 2 и 3 секции, установленные на них стойки с лапами 4, роторы 5, механизмы их привода от

ВОМ трактора, опорные колеса 6 с винтовыми механизмами регулировки глубины обработки, силовые цилиндры 7 для поворота боковых секций 2 и 3 и растяжки 8 для их дополнительного соединения с центральной секцией l.

Центральная секция 1 содержит раму 9 с проушинами для горизонтальных 10 и вертикальных 11 пальцев ее шарнирного соединения с боковыми секциями 2 и 3. На раме 9 закреплены элементы навесного устройства 12, верхняя площадка 13, кронштейны 14 для установки стоек лап 4, кронштейн 15 для силовых цилиндров 7 и рамка 16 с осями 17 блоков 18 растяжек 8. Оси пальцee 11 являются вертикальными осями поворота боковых секций при их транспортном складывании, а размещенные в кронштейнах 19 оси пальцев 10 и цапф 20 — горизонтальными осями поворота боковых секций 2 и 3 при копировании неровностей поверхности почвы во время работы. Оси 17 блоков 18 размещены между вертикальными осями поворота боковых секций 2 и 3. Они также могут быть установлены и сзади осей пальцев Il. Этим достигается наклон вниз задней части машины при ее транспортном складывании, уменьшение высоты центра масс и повышение устойчивости транспортного движения. Через блоки 18 проходят растяж- 4р ки 8 регулируемой длины, которые ограничивают опускание боковых секций 2 и 3 при их работе и транспортном складывании.

Подъем боковых секций 2 и 3 ограничен упором кронштейнов 19 в раму 9 центральной секции I. 45

Боковые секции 2 и 3 включают раму 21 с кронштейнами 19 для их соединения с центральной секцией 1, а также для установки стоек лап 4, опорных колес 6, крепления растяжки 8, установки транспортной стяжки 22 и присоединения силового цилиндра 7.

Рама 21 содержит боковину 23 и перемычку 24, на которых установлен ножевой ротор 5.

Механизмы привода содержат карданную передач от ВОМ трактора (не показана) центральный редуктор 25, карданную передачу 26 с телескопическими валами, уста2 новленную на подшипниках 27 промежуточную передачу 28 с предохранительной 29 и цепной 30 муфтами, бортовую передачу 31 и зубчатую муфту 32 для подвижного соединения ротора 5 с нижним валом передачи 31.

Ножевой ротор 5 состоит из вала и приваренных к нему фланцев с ножами. На консоли 33 вала, установленной в подшипнике, размещенном на перемычке 24, закреплены фланцы для крепления ножей ротора 5. Последние выполнены с переменным диаметром уменыпенным перед стойками лап боковых секций. Это позволяет уменьшить зазор между ножами и лапами.

На задних брусьях рам центральной 1 и боковых 2 и 3 секций установлены фартукизаравниватели 34 и пружинные механизмы 35, обеспечиваюгцие их прижатие к почве и ограничивающие опускание.

Комбинированная почвообрабатывающая машина работает следующим образом.

В начале первого гона машина переводится из транспортного в рабочее положение, для этого необходимо снять стяжку 22, посредством силовых цилиндров 7 повернуть боковые секции 2 и 3 и вставить пальцы 10, опустить заравниватель 34 секции.

При работе машины лапы 4 подрезают и рыхлят обрабатываемый слой почвы, ножи ротора 5, вращающегося от ВОМ трактора, измельчают пожнивные остатки, крошат почву и очищают стойки лап от попавших на них растительных остатков. Фартукизаравниватели 34 выравнивают поверхность поля.

При поворотах в конце гона машину выглубляют и поднимают над почвой посредством навесной системы трактора. Складывание (поворот боковых секций 2 и 3 назад) с целью уменьшения транспортного габарита производится при переездах по дорогам.

Формула изобретения

Комбинированная почвообрабатывающая машина, содержащая центральную и шарнирно сопряженные с ней боковые секции с закрепленными на них рабочими органами в виде стоек с лапами, опорными колесами и силовыми гидроцилиндрами для поворота боковых секций относительно вертикальных осей, отличающаяся тем, что, с целью улучшения качества обработки, повышения маневренности, боковые секции снабжены горизонтальными валами и закрепленными на валах роторными рабочими органами, причем роторные рабочие органы консольных участков боковых секций размещены под центральной секцией.

2. Машина по п. 1, отличающаяся тем, что центральная и боковые секции дополнительно сопряжены посредством растяжек, закрепленных на центральной секции между вертикальными осями поворота боковых секций.

1371540
