Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (504 А01 F25 16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 397!966/30-15 (22) 29.10.85 (46) 07.02.88. Бюл. № 5 (71) Центральный научно-исследовательский и проектно-технологический институт механизации и электрификации животноводства Южной зоны СССР (72) Н. Н. Новиков, М. М. Коганов и В. Н. Писаревский (53) 725.36 (088.8) (56) Авторское свидетельство СССР № 971164, кл. А 01 F 25/16, 1981.

Авторское свидетельство СССР № 880341, кл. А 01 F 25/16, 1980.

„„SU„„1371610 А1 (54) УСТРОЙСТВО ДЛЯ ХРАНЕНИЯ

СЕЛ ЪСКОХОЗЯЙСТВЕННЪ|Х ПРОДУКТОВ . (57) Изобретение относится к сельскому хозяйству. Цель изобретения — снижение потерь корма. Устройство для хранения сельскохозяйственных продуктов включает шахту 1, в которой размещена камера 3 с гибкими стенками 4. Одна из стенок выполнена двойной, Наружная 5 стенка имеет вид анода

6, а внутренняя 7 — сетчатого катода 8.

Поступающий в пространство между ними жидкий продукт, например зеленый сок, подвергается коагуляции. Коагулянт заполняет камеру 3, перемещая от катода 8 поршень 10, который служит для выгрузки корма. 1 з.п. ф-лы, 1 ил.

1371610

Формула изобретения

Составитель Н. Горячева

Редактор С Патрушева Техред И Верее Корректор О. Кравцова

Заказ 113!5 Тираж 661 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4!5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная. 4

Изобретение относится к сельскому хозяйству, в частности к устройствам для хранения кормов.

Цель изобретения — снижение потерь корма. 5

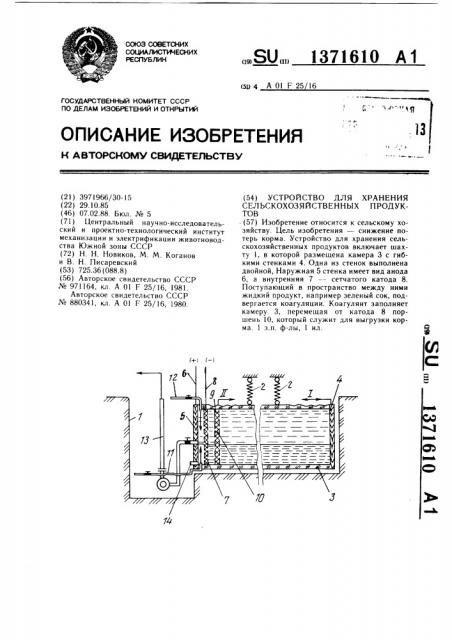

На чертеже изображено устройство для хранения сельскохозяйственных продуктов, общий вид.

Устройство включает шахту 1, в которой установлена на подпружиненных подвесках 2 с возможностью вертикального возвратнопоступательного перемещения камера 3 с гибкими стенками 4. Одна из последних выполнена двойной, наружная 5 из которых имеет вид анода 6, а внутренняя 7 — сетчатого катода 8. Внутри камеры 3 размещено приспособление для выгрузки корма 9, выполненное в виде установленного с возможностью возвратно-поступательного перемещения поршня 10. Между двойными стенками 5 и 7 установлены трубопровод 1 подачи сжатого газа, трубопровод 12 подачи 20 корма, трубопровод 13 отбора сока и патрубок 14 вывода осадка.

Устройство работает следующим образом.

В исходном положении перед загрузкой корма, например зеленого сока, поршень

10 занимает положение ll и прижат к сетчатому катоду 8. По трубопроводу 12 подают сок, а по трубопроводу 11 — инертный газ. Их смесь заполняет пространство между анодом 6 и катодом 8. Под воздействием электрического поля происходит коагуляция сока. По мере поступления коагулята в камеру 3 поршень 10 перемещается и занимает положение 1. В процессе хранения коагулят разделяется на протеиновый концентрат и коричневый сок, при этом инертный газ частично блокирует процесс окисления корма.

При выгрузке коричневый сок отводится по трубопроводу 13, а концентрат выгружается через патрубок 14 при перемещении поршня 10 из положения 1 в положение 11.

l. Устройство для хранения сельскохозяйственных продуктов, содержащее шахту, в которой установлена с возможностью возвратно-поступательного вертикального перемещения камера с гибкими стенками, соединенная с трубопроводом подачи сжатого газа, и приспособление для выгрузки корма, отличающееся тем, что, с целью снижения потерь корма, одна из стенок камеры выполнена двойной, наружная из которых имеет вид анода, а внутренняя — сетчатого катода, между которыми расположен трубопровод подачи сжатого газа, при этом приспособление для выгрузки корма выполнено в виде установленного внутри камеры с возможностью возвратно-поступательного перемещения поршня.

2. Устройство по п. 1, отличающееся тем, что оно снабжено соединенными с камерой подпружиненными подвесками.
