Реферат



Изобретение относится к сельскому хозяйству. Цель изобретения - повышение эксплуатационной надежности, а также производительности путем обеспечения очистки скребков. Рабочий орган выполнен в виде вертикальных боковых пластин 4 со скребками 5. Ось 6 соединяет пластины 4. На оси 6 шарнирно установлены скребки 5. Приспособление для очистки скребков 5 выполнено в виде горизонтального чистика 8, установленного на П-образной скобе 9 над навозным каналом. Навоз скребком 5 подводится к траншее. Диски 11 вступают во взаимодействие с прижимной планкой 10 скобы 9. Скребок о поворачивается вокруг оси 6 и, упираясь в чистик 8, очишается от навоза. 3 з.п.ф-лы, 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 А 01 К 1/01

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3903551/30-15 (22) 23.05.85 (46) 07.02.88. Бюл. Х<» 5 (75) В. Д. Дьяков (53) 631.220.18 (088.8) (56) Авторское свидетельство СССР № 1132872, кл. А 01 К 1/01, 1983.

Патент СШ А № 3240323, кл. 198-224, 1966. (54) УСТРОЙСТВО ДЛЯ УБОРКИ НАВОЗА (57) Изобретение относится к сельскому хозяйству. Цель изобретения — повышение эксплуатационной надежности, а также про„„SU„„1371646 А 1 изводительности путем обеспечения очистки скребков. Рабочий орган выполнен в виде вертикальных боковых пластин 4 со скребками 5. Ось 6 соединяет пластины 4. На оси 6 шарнирно установлены скребки 5. Приспособление для очистки скребков 5 выполнено в виде горизонтального чистика 8, установленного на П-образной скобе 9 над навозным каналом. Навоз скребком 5 подводится к траншее. Диски 11 вступают во взаимодействие с прижимной планкой 10 скобы 9.

Скребок 5 поворачивается вокруг оси 6 и, упираясь в чистик 8, очигцается от навоза.

3 з.п.ф-лы, 5 ил.

1371646

1О

Формула изобретения

Изобретение относится к сельскому хозяйству, в частности к устройствам для уборки навоза.

Цель изобретения — повышение эксплуатационной надежности, а также производительности путем обеспечения очистки скребков.

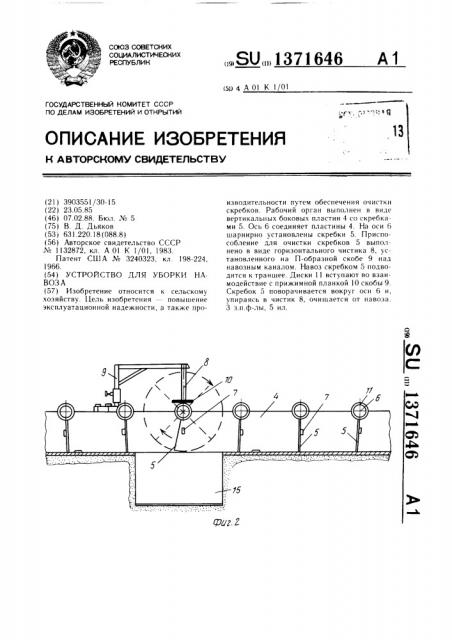

На фиг. 1 изображено устройство для уборки навоза, вид в плане; на фиг. 2 — то же, вид сбоку; на фиг. 3 — разрез А — А на фиг 1; на фиг. 4 — разрез Б — Б на фиг. 1; на фиг. 5 — то же, фрагмент фиг. 2.

Устройство для уборки навоза содержит связанный с механизмами 1 и 2 привода, размещенный в навозном канале 3 с возможностью возвратно-поступательного перемещения вдоль него рабочий орган, который выполнен в виде вертикальных боковых пластин 4 со скребками 5. Скребки 5 шарнирно закреплены на соединяющей пластине 4 горизонтальной оси 6 и имеют упоры 7.

Приспособление для очистки скребков 5 выполнено в виде чистика 8, который горизоптально закреплен над навозным каналом 3 посредством консольно установленной на его стенке П-образной скобы 9 и прижимной планки 10. Планка 10 расположена на одной из полок скобы 9. Оси 6 скребков 5 имеют поворотные диски 11, которые установлены с возможностью взаимодействия с планками 10. Чистик 8 и планка 10 установлены с возможностью регулирования по высоте и выполнены с эластичным покрытием. Диски 11 снабжены зашитными козырьками 2, которые закреплены на стенке канала 3.

Механизмы 1 и 2 привода выполнены в виде тросовых лебедок, которые размещены в помещениях 13 и 14 в противоположных концах каждого навозного канала 3.

Обгцая навозная траншея !5 расположена вне помещений 13 и 14 и связана с на возохра нил ишем.

Устройство работает следующим образом.

После заполнения навозом канала 3 в помещении 14 включается привод 1, расположенный в помегцении 13. Другой привод 2 работает в пассивном режиме (лебедка разматывается). Навоз, захваченный скребками

5, подводится к обшей навозной траншее 15

2 и сваливается в нее. Далее диски 1 nooseредно (по мере движения) вступают во взаимодействие с прижимной планкой 10, расположенной над траншеей 15. Происходит поворот вокруг осей 6 скребка 5, при котором он упирается в чистик 8 в виде проволоки и протягивается по ней. Очистившись от остатков навоза скребок 5 свободно падает и зависает по другую сторону упоров 7. Очищенные и перевернутые скребки 5, минуя траншею 15, продвигаются в помещение 13 и, отклонившись, легко скользят по лежащему в канале 3 навозу.

После того, как скребки 5 расположатся по всей длине навозного канала 3 помещения 13 включается с помощью концевых выключателей (не показаны) обратный ход лебедок и процесс повторяется.

1. Устройство для уборки навоза, содержащее связанный с механизмом привода, размещенный в навозном канале с возможностью возвратно-поступательного перемещения вдоль него рабочий орган, который выполнен в виде вертикальных боковых пластин со скребками, шарнирно закрепленными на соединяющей пластине горизонтальной оси, упоры скребков, отличающееся тем, что, с целью повышения эксплуатационной надежности, а также производительности путем обеспечения очистки скребков, оно снабжено приспособлением для очистки скребков, которое выполнено в виде чистика, горизонтально закрепленного над навозным каналом посредством консольно установленной на его стенке П-образной скобы и прижимной планки, расположенной на одной из полок скобы, при этом оси скребков имеют поворотные диски, которые установлены с возможностью взаимодействия с упомянутыми планками.

2. Устройство по п. 1, отличающееся тем, что чистик и планка установлены с возможностью регулирования по высоте.

3. Устройство по и. 1, отличающееся тем, что поворотные диски скребков и планка выполнены с эластичным покрытием.

4. Устройство по п. 1, отличающееся тем, что диски снабжены защитным козырьком, закрепленным на стенке канала.

1371646

1371646
