Реферат



Изобретение относится к сельскохозяйственному машиностроению и может применяться в машина.х для нанесения растворов на обрабатываемые объекты. Цель изобретения - повышение КПД и надежности работы путем уменьшения турбулентности потока в периферийной и тыльной частях лопастей вентилятора. Распылитель вентиляторного типа представляет собой установленное в кожухе 1 распыливающее устройство, обдуваемое воздушным потоком, создаваемым лопастями 6 вентилятора. Каждая из лопастей 6 вентилятора выполнена криволинейной серповидной формы, что снижает сопротивление воздушной среды. Лопасти имеют в поперечном сечении незамкнутую коробчатую форму в средней части и замкнутую форму в комлевой 5 и периферийной 7 частях, что увеличивает жесткость и прочность их крепления к ступице 4. 2 3. п. ф-лы, 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (g1) 4 А 01 М 7/00

ICF " И" ;." ..! 13,",д, ИЛЬ)

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPGHOMY СВИДЕТЕЛЬСТВУ

Вид 4

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (6!) 858698 (21) 4035345/29-15 (22) 07.03.86 (46) 07.02.88. Бюл. ¹ 5 (71) Грузинский научно-исследовательский институт защиты растений (72) Г. Е. Церуашвили, В. С. Фарбер и А. И. Церуа ш в ил и (53) 631.347.3 (088.8) (56) Авторское свидетельство СССР № 858698, кл. А О1 М 7/00, 1981. (54) РАСПЫЛИТЕЛЬ ВЕНТИЛЯТОРНОГО ТИПА (57) Изобретение относится к сельскохозяйственному машиностроению и может применяться в машинах для нанесения растворов на обрабатываемые объекты. Цель

„„SU„„1371672 А 2 изобретения — повышение КПД и надежности работы путем уменьшения турбулентности потока в периферийной и тыльной частях лопастей вентилятора. Распылитель вентиляторного типа представляет собой установленное в кожухе 1 распыливающее устройство, обдуваемое воздушным потоком, создаваемым лопастями 6 вентилятора. Каждая из лопастей 6 вентилятора выполнена криволинейной серповидной формы, что снижает сопротивление воздушной среды. Лопасти имеют в поперечном сечении незамкнутую коробчатую форму в средней части и замкнутую форму в комлевой 5 и периферийной 7 частях, что увеличивает жесткость и прочность их крепления к ступице 4. 2 з. и. ф-лы, 5 ил.

1371672

Формула изобретения

15 т иг /

Изобретение относится к сельскохозяйственному машиностроению, может использоваться для нанесения рабочих препаратов на обрабатываемые растения и является усовершенствованием известного распылителя по авт. св. М 858698.

Цель изобретения повышение КПД и надежности работы путем уменьшения турбулентности потока в периферийной и тыльной частях лопастей вентилятора.

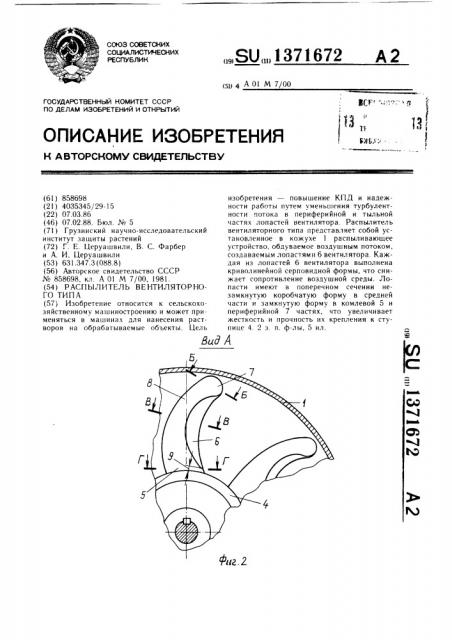

На фиг. 1 изображен схематически распылитель вентиляторного типа; на фиг. 2— вид Л на фиг. 1; на фиг. 3 — — сечение Б — Б на фиг. 2; на фиг. 4 сечение В--В на фиг. 2; на фиг. 5 сечение Г Г на фиг. 2.

Распылитель вентиляторного типа состоит из кожуха 1, распыливающего устройства 2, колеса осевого вентилятора 3 со ступицей 4, закрепленными к ней комлевой частью 5 лона«тей 6 незамкнхтой коробчатой формы аэродинамического профиля в средней части

Ка кдая из лопастей 6 выполнена криволинейной, серповидной формы, причс м комлевой части 5 и периферийной части 7 лопасти 6 выполнены замкнутой формы поперечного сечения. Тыльная сторона 8 каждой из лопастей выполнена в виде ра«ншряющейся от периферии к комле ой части и

«опрягаюьцейся с ними листовой поверхности. Длина замкнутого участка 9 KQMлевой части 5 каждой из лопастей 6 выполнена не менее 0,2 длины лопасти, а толщина поперечного сечения рабочей 0 и ть 1hHQH 8 сторон каждой лопасти в комлевой части превышает те же размеры сечения лопасти в периферийной части.

Г!ри работе вращающиеся лопасти 6 нагнетают воздух в направлении распыливаю— щего устройства 2 и транспортируют образованные им капли в направлении объекта обработки. При этом вследствие уменьшения сопротивления вращению и турбулентности тыльных сторон и в периферийных частях лопастей увеличивается КПД распылителя, уменьшал завихренность факела распыла, при обеспечении повышенных жесткости сечения и прочности соединения лопастей со ступицей, а замкнутость по1О перечного сечения в комлевой и периферийных частях лопастей уменьшает неравномерность нагрузки и повышает равномерность обтекания лопастей.

1. Распылитель вентиляторного типа по авг. св. % 858698, отличающийся тем, что, с целью повышения КПД и надежности рабо1ы путем уменьшения турбулентности

20 потока в периферийной и тыльной частях лопастей вентилятора, лопасти выполнены в сечении серповидной формы, при этом лопасти выполнены замкнутыми в комлевой и периферийной частях.

2. Распылитель по п. 1, отличающийся тем, что тыльная сторона каждой из лопастей выполнена расширяющейся от периферии к комлевой части.

3. Распылитель по п. 1, отличающийся тем, что длина замкнутого участка комлевой части каждой из лопастей выполнена не менее 0,2 длины последней, а толщина поперечного сечения рабочей и тыльной сторон лопасти в комлевой части превышает толщину сечения в периферийной ча«ти.

137I672

Фиг. 3

В-В

Фиг. ф
