Способ эксплуатации прокатного валка

Способ эксплуатации прокатного валка

Иллюстрации

Показать все

Реферат



Изобретение относится к прокатному производству и может быть использовано при эксплуатации восстанавливаемых наплавкой опорных валков непрерывных широкополосных станов кварто. Цель изобретения - повышение стойкости наплавленных прокатных валков. Указанная цель достигается тем, что направление вращения валка при прокатке устанавливают соответственно направлению вращения валка при его наплавке. При этом условии создается благоприятное сочетание ориентировки кристаллитов в направленном слое и направления Действия касательных скалываюпшх напряжений, 1 ил., 1 табл.

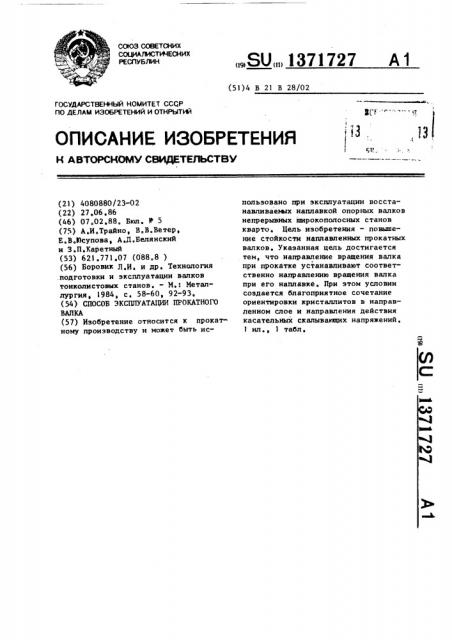

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУ БЛИН (51)4 В 21 В 28/02

OllHGAHHE ИЗОБРЕТЕНИЯ

H А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I 13,13

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

00 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4080880/23-02 (22) 27,06.86 (46) 07,02 ° 88. Бюл. У 5 (75) А,И,Трайно, В.В.Ветер, Е.В.Рсупова, А.Д.Белянский и 3.П,Каретный (53) 621.771,07 (088.8 ) (56) Боровик Л.И, и др. Технология .подготовки и эксплуатации валков тонколистовых станов. - M.: Металлургия, 1984, с, 58-60, 92-93, (54) СПОСОБ ЭКСПЛУАТАЦИИ ПРОКАТНОГО

ВАЛКА (57) Изобретение относится к прокатному производству и может быть нс»

„„SU„„1371727 Д1 пользовано при эксплуатации восстанавливаемых наплавкой опорных валков непрерывных широкополосных станов кварто. Цель изобретения — повьппение стойкости наппавленных прокатных валков ° Укаэанная цель достигается тем, что направление вращения валка при прокатке устанавливают соответственно направлению вращения валка прн его наплавке. При этом условии создается благоприятное сочетание ориентировки кристаллитов в направленном слое и направления действия касательных скалывающих напряжений, 1 нл., 1 табл, 1371727

50

55 верхности .

Изобретение относится к прокатному производству и может быть использовано при эксплуатации восстанавливаемых наплавкой опорных валков непрерывных широкополосных станов кварто.

Цель изобретения — повышение стойкости наплавленной поверхности.

На чертеже изображена схема восстановления валка наплавкой.

Наппавку валка 1 осуществляют с помощью плавящегося электрода 2. В процессе наплавки в наплавленном слое образуются кристаллиты, направление роста которых имеет радиальную и тангенциальную составляющие. При вращении валка в процессе наплавки направление роста кристаллитов тангенциальная составляющая определяется направлением вращения валка.

Если при последующей прокатке направление вращения валка изменится на противоположное, то касательные контактные напряжения будут противоположно направленными по отношению к ориентации кристаллитов, В результате такой неблагоприятной схемы нагружения развиваются трещины, происходит выкрашивание рабочего слоя, снижается стойкость наплавленной поверхности.

При вращении валка 1 по часовой стрелке дпя рассматриваемого случая в наплавляемом слое 3 происходит образование и рост кристаллитов по направлениям, обозначенным линиям

4. Вследствие этого направляемый спой 3 обладает анизотропными свойствами»

Если в процессе последующей прокатки валок 1 будет вращаться против часовой стрелки, то касательные контактные нагрузки 2, будут направлены навстречу поверхностным участкам кристаллитов и вызовут неблагоприятные скалывающие напряжения в наплавленном слое 3, что снизит стойкость наплавленной поверхности.

Но если, при прокатке направление вращения валка 1 установить соответственно направлению его вращения при наплавке, т.е. по часовой стрелке, то касательные контактные нагрузки будут направлены по направлению 4 поверхностных участков кристаллитов, вызовут их уплотнение, За счет. этого повысится стойкость наплавленной по5

Направление вращения валка при прокатке

Стойкость валкампаний до выхода из усов (млн. т прокатанных полос) строя

По часовой стрелке

Против часовой стрелки

1,8 10

017

Произвольное направление (по часовой стрелке и против) 1,2

Пример реапизации способа.

Опорный валок иэ стали 9ХФ клетки кварто непрерывного широкополосного стана 2000 после переточки устанавливали на наплавочный станок, разогревали до 420 С, приводили во вращение по часовой стрелке и осущеществляли восстановление его поверхности путем наплавки проволочным . электродом диаметром 5 мм иэ стали

25Х5МФС, Наплавку вели под слоем флюса АН 60 при скорости наплавки

32 м/ч, токе дуги 540 А и напряжении 33 В.

После окончания наплавки опорный валок подвергали термообработке путем нагрева до 450 С и последующего охлаждения со скоростью 4 С/ч, шлифовке и завалке в клеть, Так как нижние опорные валки стана 2000 вра" щаются по часовой стрелке, наплавленный опорный валок заваливали в клеть нижним. После этого осуществляли прокатку металла.

Аналогичным образом были подготовлены еще два опорных валка, один из которых заваливали в эту же клеть в качестве верхнего опорного валка, т.е. направление вращения при прокатке было противоположно направлению вращения при наплавке. Другой валок йопеременно от кампании к кампании заваливали то вверх то вниз.

Такой порядок завалки наиболее вероятен при произвольном использовании опорных валков (по известному способу).

Данные по стойкости данных валков приведены в таблице.

1371727

Нопр тощ;

7Pv H

Я7Й Г

Составитель М,Реутова

Техред М. Ходанич Корр ек тор С. Черни

Редактор Г.Гербер

Заказ 449/11

Тираж 467 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое. предприятие, г.ухгород, ул.Проектная,4

Как видно из представленных данных, при совпадении направлений вращения опорного валка в процессе наилавки и прокатки, обеспечивается

5 наиболее высокая стойкость наплавленной поверхности, При противоположных направлениях вращения цри наплавке и прокатке стойкость минимальная.

В случае эксплуатации валка (с произвольным направлением вращения — в некоторых кампаниях по часовой стрелке,а в некоторых-против), стойкость наплавленной поверхности на 33 ЗХ ниже,чем для предлагаемого способа.

Формула из обре тения

Способ эксплуатации прокатного валка, включающий восстановление его поверхности путем наплавки на вращающийся валок рабочего слоя, о т л ич а ю шийся тем, что, с целью повышения стойкости наплавленной поверхности, вращение валка при наплавке и последующей прокатке устанавливают однонаправленными.
