Резец
Иллюстрации
Реферат
Изобретение относится к металлообработке , в частности к режущему инструменту . Целью изобретения является повышение технологичности резца за счет облегчения установки режущей пластины. Резец снабжен самоустанавливаю димся поворотным элементом 3, выполненным в виде оси с буртиком, которая расположена в корпусе 1, а лыска 5 поворотного элемента 3 расположена со стороны поворотной грани режущей пластины 2. Режущая пластина 2 устанавливается по поверхности лыски 5 поворотного элемента 3,поворачивая последний в нужное положение. Происходит выбор зазоров в местах контакта режущей пластины 2, поворотного элемента 3 и корпуса 1. 1 з.п. ф-лы, 2 ил. А
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (50 4 В 23 В 27 16
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ
9uz.1
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4112269/31-08 (22) 11.06.86 (46) 07.02.88. Бюл. № 5 (71) Ярославский политехнический институт и Ярославский завод дизельной аппаратуры (72) А. М. Трофимов, В. Т. Синицын, В. П. Шитов, В. А. Хромов, А. С. Киселев и Г. И. Пинхусович (53) 621.9.025 (088.8) (56) Авторское свидетельство СССР № 709260, кл. В 23 В 27/16, 1980. (54) РЕЗЕЦ (57) Изобретение относится к металлообработке, в частности к режущему инстру„„SU„„1371789 А 1 менту. Целью изобретения является повышение технологичности резца за счет облегчения установки режущей пластины. Резец снабжен самоустанавливающимся поворотным элементом 3, выполненным в виде оси с буртиком, которая расположена в корпусе 1, а лыска 5 поворотного элемента 3 расположена со стороны поворотной грани режущей пластины 2. Режущая пластина 2 устанавливается по поверхности лыски 5 поворотного элемента 3, поворачивая последний в нужное положение. Происходит выбор зазоров в местах контакта режущей пластины 2, поворотного элемента 3 и корпуса l. I з.п. ф-лы, 2 ил.
1371789
Формула изобретеиия (Р!/2 2
Составитель В. Золотов
Редактор Л. Гратилло Техред И. Верес Корректор А Зимокосов
Заказ 2! 8/14 Тираж 879 Подписное
ВНИИПИ Государственного комитета (ССР по делам изобретений и открытий
I 13035, Москва, )К вЂ” 35, Раугпская наб., д. 4 5
Произнодстненно-полиграфическое предприятие, г Ужгород, ул Проектная, 4
Изобретение относится к металлообработке.
Целью изобретения является повышение технологичности резца.
Поставленная цель достигается за счет облегчения установки режущей пластины.

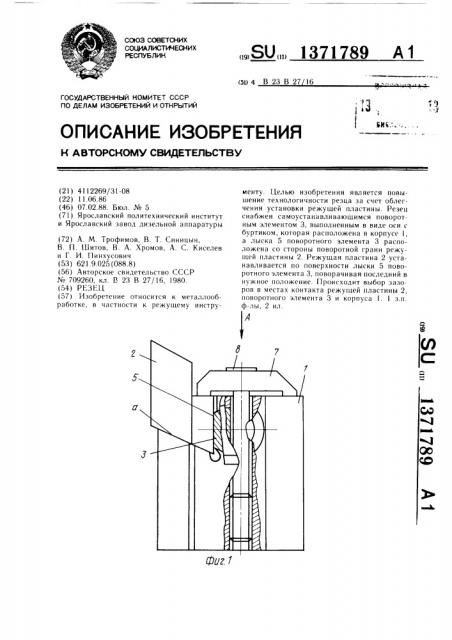

На фиг. 1 изображен резец, вид слева; на фиг. 2 вид А на фиг. !.
Резец состоит из корпуса 1, в гнезде которого установлены режущая пластина 2 и поворотный элемент 3 (фиг. 1). Поворотный элемент 3 выполнен в виде оси с буртиком 4 и резьбовым участком на противоположных концах. Поворотный элемент 3 имеет лыску 5 и паз 6. Режущая пластина 2, контактирующая установочной, направляющей и опорной базами с гранью а корпуса l, лыской 5 поворотного элемента 3 и гранью б корпуса 1 соответственно закреплена в корпусе при помощи прижима 7 и винта 8, а также при помощи гайки 9, которая входит в резьбовое соединение с поворотным элементом 3 и контактирует своим торцом с поверхностью корпуса (фиг. 2).
Винт 8, входящий в сопряжение не только с корпусом 1, но и с пазом 6 поворотного элемента 3, выполняет функцию зажима пластины 2 (совместно с прижимом 7) и функцию ограничения поворота вокруг оси поворотного элемента 3.
При установке режущей пластины 2 в гнездо корпуса 1 при помощи прижима 7 и винта 8, при наличии острого угла между установочной и направляющей базами пластины 2 и направлением усилия зажима, разлагаемого на указанные базы, пластина 2 устанавливается по поверхности лыски 5 поворотного элемента 3, поворачивая последний в нужное положение, происходит выбор
5 контактных деформаций в местах стыка пластины 2. При помощи гайки 9 поворотный элемент 3 перемещается вдоль своей оси и буртиком 4, воздействуя на пластину 2, прижимает ее опорной базой к грани 6 корпуса 1. Пластина 2 жестко закрепляется и получает полное ориентирование в корпусе резца.
Так как буртик поворотного элемента при установке пластины является направленным зажимом, то при черновом точении, где нет
15 необходимости предварительно выбирать контактные деформации, а силы резания действуют на опорные поверхности гнезда корпуса, необходимость в прижиме и винте отпадает.!. Резец с механическим креплением режущей пластины в гнезде корпуса при помощи прижима с винтом и поворотного элемента с лыской, расположенного в корпусе со стороны базирук>щей грани режущей пластины, отличающийся тем, что, с целью повышения технологичности резца, поворотный элемент выполнен в виде оси с буртиком на одном конце и резьбовым уча TKQM на
30 противоположном.
2. Резец по и. 1, отличающийся тем. что на оси выполнен паз, предназначенный для размещения в нем винта.
