Устройство для электроэрозионного вырезания

Устройство для электроэрозионного вырезания

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ш4В23H 702

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3949215/31-08 (22) 06.09.85 (46) 07.02.88. Вюл. N 5 (71) Московский институт электронного машиностроения (72) И.П.Москвина (53) 621.9.048.4.08(088.8) (56) Патент СССР V- 847902, кл. В 23 Н 7/02, 1978. (54 ) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОЭРОЗИОННОГО ВЫРЕЗАНИЯ (57) Изобретение относится к электрофизическим и электрохимическим методам обработки, в частности к электроэроэионному вырезанию электродомпроволокой. Целью изобретения является повышение точности обработки эа счет исключения выпадения центральной части заготовки после вырезки.

Заготовку 2 устанавливают на столе 1.

Электрод-проволоку 10 заводят в технологическое отверстие заготовки 2 и устанавливают в направляющие 11 скобы 3. Подают масло в полость гидроцплиндра 5. При этом поршень 7 перемещается вверх, сжимая возвратную пружину 6. Плита 8 прижимается к нижней поверхности заготовки 2 шариковыми опорами 9. Обработку заготовки 2 осуществляют с поддержкой цснтральнои части заготовки 2 плитой 8. 1 ил.

1371816 где P

r усилие, развиваемое гидроцилиндром 5; усилие, развиваемое пружиной 6; вес вытесняемого объема жидкости; вес вырезаемой заготовки; площадь поршня.

P пр

Формула и з обре т е н и я

Р+р -6

=Qf é, У р

Составитель P.Ìåëüäåð

Техред М.Ходанич Корректор М.Демчик

Редактор В.Еугренкова

Заказ 452/15

Тираж 920 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Прои. водственна-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к электрофизическим и электрохимическим методам обработки, в частности касается устройств для электроэрозионного

5 вырезания электродом-проволокой.

Цель изобретения — повышение точности обработки.

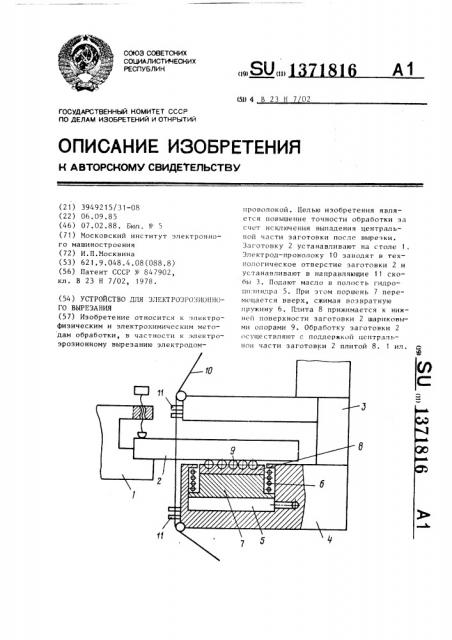

На чертеже представлено предпагаемое устройство.

Устройство содержит стол 1 с закрепленной на нем заготовкой 2, скобу 3, механизм 4 поддержки заготовки, выполненный в виде гидроцилиндра 5, закрепленного на скобе 3. Гидроци линдр 5 оснащен возвратной пружиной

6. Поршень 7 гидроцилиндра 5 оснащен плитой 8, обращенной к нижней поверхности заготовки 2. При этом плита 8 оснащена шариковыми опорами 9. Элек- 20 трод-проволока 10 размещается на скобе 3 в направляющих 11.

Устройство работает следующим образом.

Заготовку 2 устанавливают на сто- 2r„ ле 1. Электрод-проволоку 10 заводят в технологическое отверстие заготовки

2 и устанавливают в направляющие 11 скобы 3.

Подают масло в полость гидроцилин- Э0 дра 5. При этом поршень 7 перемещается вверх, сжимая возвратную пружину 6. Плита 8 прижимается к нижней поверхности заготовки 2 шариковыми опорами 9.

Давление масла в гидроцилиндре выбирают иэ соотношения

Обработку заготовки 2 осуществляют с поддержкой центральной, вырезаемой части заготовки 2 плитой 8. Это исключает выпадение центральной части заготовки после вырезки в ней замкнутого контура и повышает точность обработки, так как центральная, удаляемая часть заготовки не изгибает и не ломает перемычку, соединяющую удаляемую часть с заготовкой в момент окончания обработки по контуру.

Устройство для электроэрозионного вырезания, содержащее скобу с узлами направления электрода-проволоки, стол для закрепления заготовки и механизм поддержки заготовки, при этом скоба и стол установлены с возможностью двухкоординатных относительных перемещений, о т л и ч а ю щ е е с я тем, что, с целью повышения точности обработки, механизм поддержки выполнен в виде гидроцилиндра с возвратной пружиной, при этом гидроцилиндр закреплен на скобе, а его поршень снабжен опорной плитой, предназначенной для размещения заготовки.
