Изобретение относится к оборудованию для обработки изделий путем травления, нанесения покрытий электролитическим способом и м.б. использовано в машиностроении, приборостроении и медицинской пром-сти. Цель изобретения - интенсификация процесса жидкостной обработки изделий. На каркасе 1 установлены ряд ванн жид

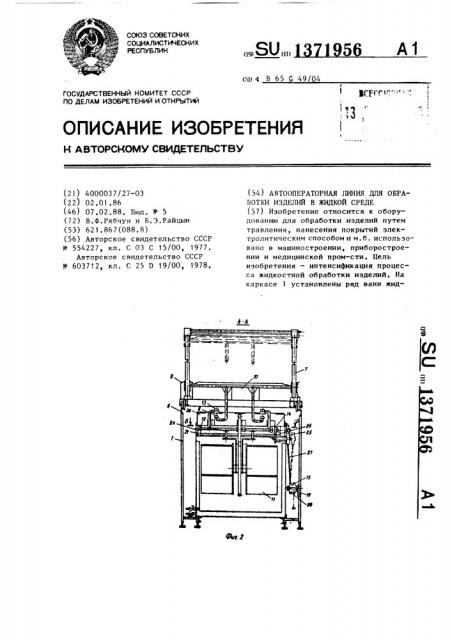

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

56 А1 (19) (И) (51) 4 В 65 G 49/ 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

4-4 и

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2 ) 4000037/27-03 (22) 02.0!.86 (46) 07.02.88. Бюл. М- 5 (72) В.Ф.Рябчун и Б.Э.Райцын (53) 621.867(088.8) (56) Авторское свидетельство СССР

М 554227, кл. С 03 С 15/00, 1977.

Авторское свидетельство СССР

9 603712, кл. С 25 D 19/00, 1978. (54) АВТООПЕРАТОРНАЯ ЛИНИЯ ДЛЯ ОБРАБОТКИ ИЗДЕЛИЙ В ЖИДКОЙ СРЕДЕ (57) Изобретение относится к оборудованию для обработки изделий путем травления, нанесения покрытий электролитическим способом и м.б. использовано в машиностроении, приборостроении и медицинской пром-сти. Цель изобретения — интенсификация процесса жидкостной обработки иэделий, На каркасе 1 установлены ряд ванн жид!

37 костной обработки (ВЖО), ванны промывки и сушки и рельсовый путь 6 с перемещающимся по нему автооператором

7. Установленные в ВЖО барабаны (Б)

ll снабжены опорами 12, опороловителями 13 и приводными шестернями 14.

Привод вращения Б 11 включает замкнутую цепную передачу 15 с редуктором и электродвигателем. Над каждой ВЖО установлена подвижная рама (P) 21 с приводом возвратно-поступательного перемещения и ловителями опор 24 Б Il.

На Р 21 жестко установлен связанный с шестерней 14 вращающийся блок шкив

1956

25 — шестерня 26. Шкив 25 соединен гибкой связью 27 со шкивом 20 вращающегося блока шкив 20 — звездочка

19, установленного на каркасе 1 и взаимодействующего с цепной передачей

15. Вращение Б 11 с обрабатываемыми изделиями передается от электродвигателя через редуктор, подачу 15, блок шкив 20 — звездочка 19, связь 27, блок шкив 25 — шестерня 26. Последняя приводит во вращение шестерню

14 Б !1. При этом Б 11 вместе с P 21 осуществляют от привода P 21 возвратно-поступательное движение. 3 ил.

Изобретение относится к оборудованию для обработки изделий путем травления, нанесения покрытий электролитическим способом и может быть использовано в машиностроении, при- 5 боростроении, а также в.медицинской промышленности, например, при изготовлении ячейковых рентгеновских растров иэ стеклянных или ситаловых заготовок.

1О

Целью изобретения является интенсификация процесса жидкостной обработки изделий.

На фиг.l показана предлагаемая линия, вид сбоку; на фиг.2 — разрез

А-А на фиг.l; на фиг.3 — разрез Б-Б на фиг.2.

Автооператорная линия для обработки иэделий содержит каркас 1, на котором установлены ряд ванн 2 жид— костной обработки, ванны 3 промывки и ванны 4 сушки, загрузочное устройство 5, рельсовый путь 6, автооператор 7 с опорами 8, приводами подъема 9 и перемещения IO.

Линия содержит также барабаны 11, снабженные опорами 12, опороловителями 13 и приводными шестернями 14, привод вращения барабанов ll включающий замкнутую цепную передачу 15

30 с редуктором 16 и электродвигателем

17. Цепная передача 15 установлена на звездочке 18 редуктора 16 и звездочках 19 блоков шкив 20 — звездочка

19, установленных с возможностью вра- 35 щения напротив каждой ванны 2 в нижней ее части. Сверху на ванне 2 установлена подвижная рама 21, снабженная приводом 22 возвратно-поступательного перемещения, роликами

23, ловителями 24 опор барабанов.

На подвижной раме 21 установлен с возможностью вращения блок шкив 25 шестерня 26. Шкивы 20 и 25.соединены гибкой связью 27, например, клиноременной передачей.

Барабаны 11 опороловителями 13 взаимодействуют с опорами 8 автооператора 7, и опорами 12 с ловителями

24 опор барабанов подвижной рамы 21, а также приводной шестерней 14 взаимодействует с шестерней 26 блока шкив

25 — шестерня 26. Кроме того, барабаны 11 опорами 13 взаимодействуют с опороловителями (не показаны) загрузочного устройства 5.

На ванне 2 установлены также раскрывающаяся крышка 28 с приводом 29 и бортовые отсосы 30.

Линия работает следующим образом.

Захват барабанов 11, находящихся на позиции передачи загрузочного устройства 5, осуществляется опорами 8 автооператора 7. При этом с помощью привода 9 подъема автооператора 7, опоры 8 устанавливаются в верхнее положение таким образом, чтобы при соприкосновении с опороловителями 13 барабанов ll обеспечивался контакт с ними. Включается привод 10 перемещения автооператора 7 и последний перемещается на позиции захвата ба3 1371 рабанов 11 до тех пор, пока опоры 8 автооператора 7 не войдут в контакт с опороловителями 13 барабанов 11.

При этом отключается привод 10 пере5 мещения автооператора 7 и включается привод 9 подъема автооператора 7.

Происходит поднятие и снятие барабанов 11 опорами 8 автооператора 7 с опороловителей (не показаны) загрузочного устройства 5, после чего привод 9 подъема отключается.

Затем включается привод 10 перемещения автооператора 7 и автооператор 7 вместе с барабанами 11 с обрабатываемыми иэделиями (не показаны) перемещается от загрузочного устройства 5 к ваннам 2 с жидкостью для обработки. В момент нахождения барабанов 11 над первой ванной 2 привод 20

l0 перемещения отключается, автооператор 7 останавливается, раскрываются крышки 28, включается привод 9 подъема автооператора 7 и последним осуществляется опускание барабанов 25

11 до тех пор, пока их опоры 12 не установятся на ловители 24 опор барабанов подвижной рамы 21, при этом барабаны ll погрузятся в рабочую жидкость. Привод 9 подъема автооператора отключается после того, когда при опускании опоры 8 выйдут из контакта с опороловителями 13 барабанов

11. При этом закрываются крышки 28 от привода 29 и включается привод

22 возвратно-поступательного перемещения рамы 21. Затем приводятся во вращение барабаны 11.

Вращение барабанам ll с обрабатываемыми деталями передается от элект- 4 родвигателя 17 через редуктор 16, цепную передачу 15, блок шкив 20— звездочка 19, гибкую связь 27, блок шкив 25 " шестерня 26, шестерня 26 ко. торого приводит во вращение приводную 45 шестерню 14 барабанов 11 ° Барабаны

11, получая таким образом вращательное движение, осуществляют также вместе с подвижной рамой 21 возвратно-поступательное перемещение под воздействием привода 22.

После загрузки барабанов 11 в первую ванну жидкостной обработки 2 автооператор 7 выполняет загрузку второй пары барабанов 11 в следующую

956

4 ванну 2 и т.д. до загрузки всех ванн

2 жидкостной обработки линии.

Жидкостная обработка ведется одновременно во всех ваннах 2 при загрузке барабанов 11 в указанном взаимодействии барабанов ll с замкнутой цепью 15 при работающих бортовых отсосах 30.

После окончания цикла обработки изделия в каждой иэ ванн 2 линии анто оператор 7 переставляет барабаны 11 в ванну 3 промывки, а затем в ваннусушки 4 и т.д. до завершения технологического процесса обработки, после чего автооператор 7 транспортирует барабаны 11 на загрузочное устройство 5.

Управление приводами подъема 9 и перемещения 10 автооператора 7 осуществляется с помощью известных датчиков положения (не показаны) и системы управления (не показана), обеспечивающих точность остановок + 5 мм.

Формула изобре тения

Автооператорная линия для обработки изделий в жидкой среде, включающая установленные по ходу технологического процесса ванны жидкостной обработки, промывки и сушки, каркас с установленным на нем рельсовым путем, по которому перемещается автооператор, барабаны с шестернями, привод вращения барабанов с цепной передачей и ловители опор барабанов, о т л и— ч а ю щ а я с я тем, что, с целью интенсификации процесса жидкостной обработки изделий, она снабжена размещенной над каждой ванной жидкостной обработки подвижной рамой, имеющей привод возвратно-поступательного перемещения, и вращающимися блоками, каждый из которых выполнен в виде шкив-звездочки и шкив-шестерни, взаимосвязанных между собой посредством гибкой связи, при этом шкив-звездочка установлена на каркасе с воэможностью взаимодействия с цепной передачей, а шкив-шестерня жестко смонтирован на подвижной раме и связан с шестерней барабана, причем ловители опор барабанов смонтированы на подвижной раме.
