Воздухоочиститель-глушитель шума впуска двигателя внутреннего сгорания

Воздухоочиститель-глушитель шума впуска двигателя внутреннего сгорания

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19 (11) (я) 4 F 02 М 35 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3872163/25-06 (22) 25.03.85 (46) 07.02.88. Бюл. N- 5 (72) В ° 3. Сунцов (53) 621.43.038 ° 771(088.8) (56) Заявка Японии В 57-2378,4-сер. кл, F 02 И 35/14, 1982. (54)(57) ВОЗДУХООЧИСТИТЕЛЬ-ГЛУШИТЕЛЬ

ШУХА ВПУСКА ДВИГАТЕЛЯ ВНУТРЕННЕГО

СГОРАНИЯ, содержащий корпус, выполненный в виде камеры глушения, с впускными и выпускными патрубками, расположенными соосно на противоположных стенках корпуса, и фильтрующий элемент, размещенный между патрубками и разделяющий камеру глушения на впускную и выпускную полости, отличающийся тем, что, с целью повышения эффективности шумоглушения, в каждой полости параллельно оси патрубков расположена по меньшей мере одна перегородка, разделяющая полость на равные по объему секции.

137

Составитель А.Щербаков

Техред М. Ходанич Корректор Н. Король

Редактор М,Бланар

Заказ 465/29

Тираж 505 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к машиностроению, преимущественно к двигателестроению и, в частности, к устройствам воздухоочистителей, снабженных элементами шумоглушения.

Цель изобретения — повышение эффективности шумоглушения.

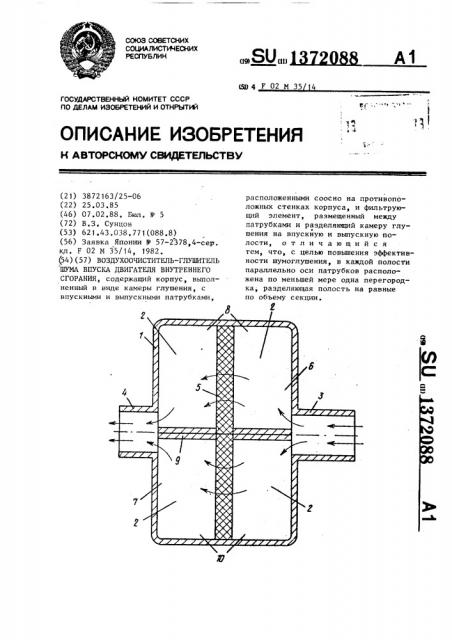

На чертеже изображен воздухоочиститель-глушитель шума, разрез.

Воздухоочиститель-глушитель шума впуска содержит корпус 1, образующий камеру 2 глушения, впускные патрубки 3, выпускные патрубки 4, расположенные соосно на противоположных стенках корпуса 1, фильтрующий элемент 5 расположенный между патрубками и разделяющий камеру 2 глушения на впускную 6 и выпускную 7 полости, В каждой полости расположена по меньшей мере одна перегородка 9, разделяющая впускную 6 и выпускную

7 полости на равные по объему секции 10.

Количество секций 10, образованных перегородками 9, может быть больше двух, что определяется экспериментально, причем при прочих равных условиях увеличение количества секций 10 приводит к повышению эффективности шумоглушения впуска. Количество впускных патрубков 3 может быть по одному на все секции 10, по одному или более на каждую секцию 10, что определяется условиями

2088 2 компоновки на двигателе, выбора эоны забора всасываемого воздуха и др.

Аналогично может быть различно количество выпускных патрубков 4.

Воздухоочиститель работает следующим образом.

Воздух при всасывании поступает черех впускной патрубок 3 во впускную полость Ь камеры 2 глушения и разделяется перегородками 9 на несколько потоков, При этом глушение шума впуска на нижней граничной частоте диапазона шума впуска обеспечи!

5 вается известным путем правильным выбором собственной резонансной частоты камеры 2 глушения. Глушение шу-. ма впуска на высоких частотах обеспечивается введением перегородок 9, разделяющих впускную 6 и выпускную

7 полости на секции 10, вследствие уменьшения объема воздуха, располо" женного в каждой секции 10, по сравнению с объемом воздуха в камере 2

25 глушения.

Таким образом, введение перегородок 9, разделяющих впускную 6 и выпускную 7 полости на секции 10, в сочетании с правильным выбором собственной резонансной частоты воздухоочистителя позволяет получить полосу частот эаглушения, которая перекрывает полностью частотный диапазон шума впуска.
