.% 137209

Класс 211з, 30i-, ССС1»

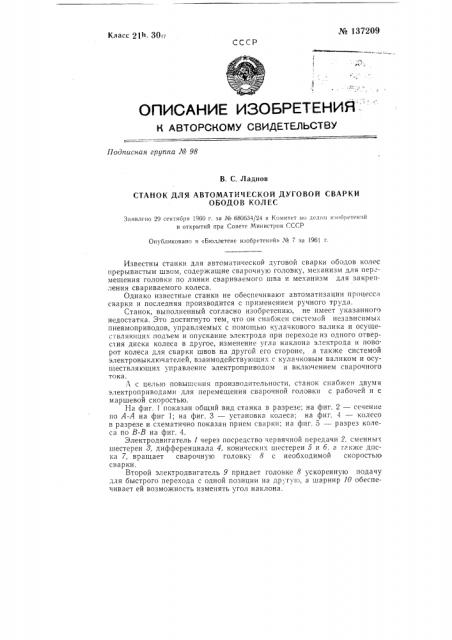

ОПИСАНИЕ ИЗОБРЕТЕНИЙ-

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 98

В. С, Ладнов

СТАНОК ДЛЯ АВТОМАТИЧЕСКОЙ ДУГОВОЙ СВАРКИ

ОБОДОВ КОЛЕС

Заивлсно 29 сентябри 1960 г. за Ко 680634/24 в Комитет но аслам изобретений и открытий при Совете Министров ГССР

Опубликовано в «Бюллетене изобретений» М 7 за 1961 г.

Известны станки для автоматической дуговой сварки ободов колес прерывистым швом, содержащие сварочную головку, механизм для перемещения головки по линии свариваемого шва и механизм для закрепления свариваемого колеса.

Однако известные станки не обеспечивают автоматизации процесс» сварки и последняя производится с применением ручного труда, Станок, выполненный согласно изобретению, не имеет указанного недостатка. Это достигнуто тем, что он снабжен системой независимых пневмоприводов, управляемых с помощью кулачкового валика и осуществляющих подъем и опускание электрода при переходе из одного отверсзия диска колеса в другое, изменение угла наклона электрода и поворот колеса для сварки швов на другой его стороне, а также системой электровыключателей, взаимодействующих с кулачковым валиком и осуществляющих управление электроприводом и включением сварочного тока.

А с целью повышения производительности, станок снабжен двумя электроприводами для перемещения сварочной головки с рабочей и с маршевой скоростью.

На фиг. 1 показан общий вид станка в разрезе; на фиг. 2 — сечение по А-А на фиг 1; на фиг. 3 — установка колеса; на фиг. 4 — колесо в разрезе и схематично показан прием сварки; на фиг, 5 — разрез колеса по B-В на фиг. 4.

Электродвигатель 1 через посредство червячной передачи 2, сменных шестерен 8, дифференциала 4, конических шестерен 5 и б, а гакже диска 7, вращает сварочную головку 8 с необходимой скоростью сварки.

Второй электродвигатель 9 придает головке 8 ускоренную подачу для быстрого перехода с одной позиции на другук>, а шарнир 10 обеспечивает ей возможность изменять угол наклона.

¹ 137209

Пневмоцилиндр 11 через посредство рейки 12 и зубчатого сектора

18 осуществляет поворот головки 8 относительно оси 14, а пневмоцилиндр 15 производит подъем и опускание головки.

Вал 1б через шестерню 17 вращает фиксирующий диск 18 и кулачки 19, взаимодействующие с системой электродвигателей 20, осущесгвляющих управление электроприводом и включение сварочного тока.

За полный цикл работы станка кулачковый механизм с кулачками

19 и фиксирующий диск 18 делают один оборот. На фиксирующем диске нанесены положения кулачкового вала относительно всех моментов цикла сварки, что дает возможность производить быструю установку сварочной головки относительно колеса.

Колесо 21 вертикально накатывается в захват 22 и удерживается зажимами ЯЗ от пневмоцилиндра 24. Пневмоцилиндр 25 посредством рейки 2б и шестерни 27 производит поворачивание колеса в горизонтальное положение.

Сварочная головка вручную поворачивается в положение, относительно колеса 21, соответствующее положению на фиксирующем диске18 и последний соединяется с шестерней б фиксатором 28.

С нажатием кнопки станок начинает работать на автоматическом режиме и остановится только после сварки всех швов с двух сторон колеса.

Пневмопривода, управляемые с помощью кулачкового валика, осуществляют подъем и опускание электрода 29 при переходе из одного отверстия 80 диска 81 колеса 21 в другое.

Применение двух электроприводов с электродвигателями 1 и 9 для перемещения сварочной головки 8 с рабочей и маршевой скоростью обеспечивает повышение производительности станка.

Предмет изобретения

1. Станок для автоматической дуговой сварки ободов колес прерывистым швом, содержащий сварочную головку, механизм для перемещения головки по линии свариваемого шва и механизм для закрепления свариваемого колеса, отличающийся тем, что, с целью автоматизации процесса сварки, станок снабжен системой независимых пневмоприводoв, управляемых с помощью кулачкового валика и осуществляющих подъем и опускание электрода при переходе из одного отверстия диска колеса в другое, изменение угла наклона электрода и поворот колеса для сварки швов на другой его стороне, а также системой электровыключателей, взаимодействующих с кулачковым валиком и осуществляющих управление электроприводом и включением сварочного тока.

2. Станок по п. 1, отличающийся тем, что, с целью повышения производительности, он снабжен двумя электроприводами для перемещения сварочной головки с рабочей и с маршевой скоростью. № 137209 гв зо

Фиг. Г

Фиг4 в-в

Фиг 5

Фиг. 3, Поди. к печ. I.VI-61 г

Зак. 4994

Обьем 0,35 нзд. л.

Цена 7 коп.

Формат бум. 70Х108<6

Тираж 1250

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петров <а, .14.

Редактор М П. Золотарев Техред А. Л. Сосина Корректор Г. Е. Кудрявицкая
