Изобретение относится к теплотехнике, а именно к теплопередающим устройствам.

Цель изобретения — улучшение массогабаритных характеристик и повышение теплопередающей способности при охлаждении полупроводниковых приборов в условиях периодических колебаний термосифона.

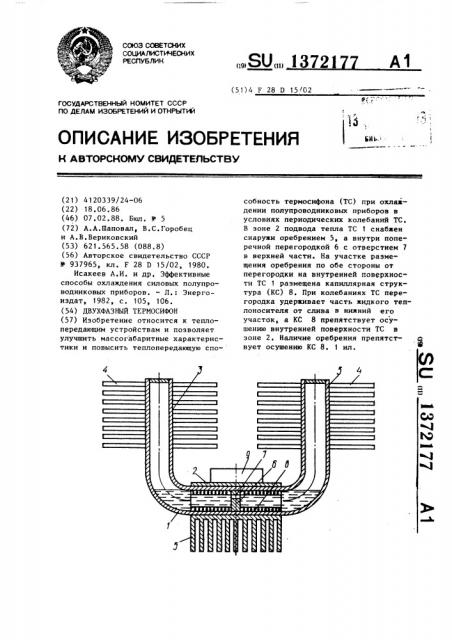

На чертеже изображен термосифон, продольный разрез.

Термосифон 1 содержит зону 2 подвода тепла и две эоны 3 отвода тепла, выполненные в виде ветвей, подсоединенных к зоне 2 с противоположных сторон и снабженных оребрением 4. Зона 2 подвода тепла снаружи также имеет оребрение 5 (радиатор), а внутри — поперечную перегородку 6 с отверстием 7 в верхней ее части, причем по обе стороны от перегородки 6 на участке размещения оребрения 5 на внутренней поверхности термосифона расположена капиллярная структура 8. В зоне 2 установлен источник 9 тепла (полупроводниковый прибор). Термосифон 1 частично заполнен теплоносителем.

Термосифон работает следующим образом.

При выделении тепла из источника

9 через термосифон осуществляется тепло- и массоперенос с изменением агрегатного состояния теплоносителя.

При небольших тепловыделениях прибора значительная часть тепла отводится непосредственно через оребрение

72177 г

5, а с увеличением теплового потока теплоноситель закипает и большая часть тепла отводится за счет фазовых превращений. При колебаниях термосифона 1 перегородка 6 удерживает часть жидкого теплоносителя от слива в нижний (наклонный) его участок, а капиллярная структура 8 препятствует осушению внутренней поверхности термосифона в зоне 2 подвода тепла,причем наличие оребрения 5, в свою очередь, препятствует осушению капиллярной структуры 8. Укаэанные факторы

15 способствуют повышению теплопередающей способности термосифона в условиях колебаний, формула изобретения

Двухфазный термосифон с зоной подвода тепла в средней части и подсоединенными к ней с противоположных сторон двумя зонами отвода тепла в

25 виде ветвей, отличающийся тем, что, с целью улучшения массогабаритных характеристик и повышения теплопередающей способности при охлаждении полупроводниковых приборов

30 в условиях периодических колебаний термосифона, последний в зоне подвода тепла снабжен снаружи оребрением, а внутри — поперечной перегородкой с отверстием в верхней части, причем на участке размещения оребрения по обе стороны от перегородки на внутренней поверхности термосифона размещена капиллярная структура.
