Устройство для измерения толщины ферромагнитной ленты

Устройство для измерения толщины ферромагнитной ленты

Иллюстрации

Показать все

Реферат



Изобретение относится к контрольно-измерительной технике и может быть использовано при измерении линейных размеров ферромагнитных материалов . Целью изобретения является повьшение точности при расширении диапазона измерений за счет уменьшения погрешности фиксации края контролируемой ленты. При прохождении магнитной ленты 16 в зазоре трансформаторных датчиков 1 и 2 сигнал о толщине ленты регистрируется измерительными обмотками 5 и 6, вьтрямляется и поступает на индикатор. В случае поперечного смещения ленты сигнал на измерительных обмотках 5 и 6 изменяется и не соответствует контролируемой толщине. Для компенсации погрешности множительно-делительный блок 14 вьфабатывает напряжение, пропорциональное квадрату напряжения с компенсационных обмоток 7 и 8 и обратно пропорциональное напряжению компенсационных обмоток 9 и 10, которое складывается с измеренным сигналом. 1 ил. i (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„BU„,И72183 (51) 4 G 01 В 7/06

1 а 4 р) l

13,"

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (2l) 4107566/25-28 (22) 10.06 ° 86 (46) 07.02.88. Бюл. У 5 (7l) Уральский научно-исследовательский институт трубной промьппленности (72) А.С.Потанин, Б.Г.Барменков и Е.М.Халамез (53) 620.179.14(088.8) (56) Авторское свидетельство СССР

11 932207, кл. G 01 В 7/06, 1980.

Авторское свидетельство СССР

М 1237900, кл. G 01 В 7/06, 1985. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ТОЛЩИНЫ ФЕРРОМАГНИТНОЙ ЛЕНТЫ (57) Изобретение относится к контрольно-измерительной технике и может быть использовано при измерении линейных размеров ферромагнитных матео риалов. Целью изобретения является яовьппение точности при расширении диапазона измерений эа счет уменьшения погрешности фиксации края контролируемой ленты. При прохождении магнитной ленты 16 в зазоре трансформаторных датчиков 1 и 2 сигнал о толщине ленты регистрируется измерительными обмотками 5 и 6, выпрямляется и поступает на индикатор. В случае поперечного смещения ленты сигнал на измерительных обмотках 5 и 6 изменяется и не соответствует контролируемой толщине. Для компенсации погрешности множительно-делительный блок

14 вырабатывает напряжение, пропорциональное квадрату напряжения с компенсационных обмоток 7 и 8 и обратно пропорциональное напряжению компенсационных обмоток 9 и 10, которое складывается с измеренным сигналом.

1 ил.

1372183

Изобретение относится к контрольно-измерительной технике и может быть использовано при измерении линейных размеров ферромагнитных мате5 риалов, в частности для контроля толщины ферромагнитной ленты в процессе ее производства.

Целью изобретения является повышение точности при расширении диапазона измерений за счет уменьшения погрешности фиксации края контролируемой ленты.

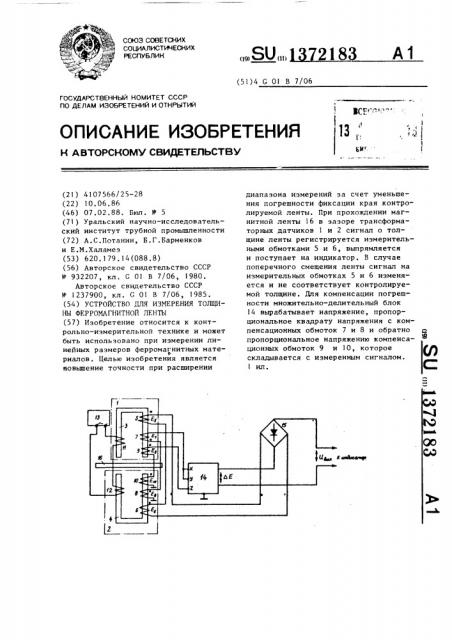

На чертеже приведена структурная схема устройства для измерения толщи- !5 ны ферромагнитной ленты.

Устройство содержит два трансформаторных датчика 1 и 2, каждый из которых содержит соответственно магнитопроводы 3 и 4, последовательно-сог- 20 ласно включенные измерительные обмотки 5 и 6, последовательно-встречно включенные компенсационные обмотки

7 и 8, последовательно-согласно включенные обмотки 11 и 12 возбуждения. 25

Также устройство содержит источник 13 питания переменного тока, подключенный к обмоткам !1 и 12 возбуждения, множительно-делительный блок

l4, входы которого соединены с ком- 30 пенсационными обмотками 7, 8 и 9, l0, и выпрямитель 15, одна диагональ которого подключена к измерительным обмоткам 5 и 6, а вторая диагональ последовательно соединена с выходом множительно-делительного блока 14, предназначенным для подключения к индикатору (не показан).

Контролируемая магнитная лента 16 размещена в зазоре между магнитопро- 40 водами 3 и 4.

Устройство работает следующим об.разом.

При размещении ленты 16 точно в середине рабочего зазора напряжение

V постоянно по величине, которое

Вб х однозначно связано с толщиной ленты

16. При поперечном смещении ленты 16 в рабочем зазоре в направлении одного иэ магнитопроводов 3 или 4 ЭДС Е, 50 представляющая собой сумму ЭДС Е, и

Е на зажимах измерительных обмоток

5 и 6, возрастает несмотря на то, что толщина ленты неизменная. Для коррекции указанной погрешности иэ55 мерения в данном устройстве обеспечивается формирование компенсирующего напряжения !Е, которое осуществляется следующим образом. Разностное значение Е, — Е с зажимов компенсационных обмоток 7 и 8 подается на параллельно соединенные входы х и у множительно-делительного блока 14.

Суммарное значение Е1 + Е„с зажимов компенсационных обмоток 9 и IO подается на вход деления z арифметического блока 14. Множительно-делительный блок 14 осуществляет математическую операцию

Чх Vy (E7-Еу)

К = лЕ

Ч Е+Е, Коэффициент К зависит от соотношения витков измерительных и компенсационных обмоток и определяется следующим образом. Измеряемая лента устанавливается точно в середине рабочего зазора, коэффициент при этом устанавливается равным нулю. Показание индикатора (не показан) при положении ленты в середине измерительного зазора в этом случае имеет наименьшее значение. Это показание фиксируют, затем ленту смещают относительно середины рабочего зазора и, изменяя коэффициент, устанавливают зафиксированное показание индикатора.

При этом выходное напряжение зависит только от толщины контролируемой ленты и не зависит от ее поперечного смещения для любых толщин измеряемой ленты.

Формула и з о б р е т е н и я

Устройство для измерения толщины ферромагнитной ленты, содержащее два идентичных установленных неподвижно и отделенных рабочим зазором трансформаторных преобразователя, каждый из которых состоит из П-образного магнитопровода и размещенных на нем возбуждающей, измерительной и компенсационной обмоток, источник питания переменного тока, подключенный к последовательно-согласно соединенным возбуждающим обмоткам, и выпрямитель, выход которого является выходом устройства, подключенный к последовательно-согласно соединенным измерительным обмоткам, а компенсационные обмотки соединены последовательно-встречно, о т л и ч а ю щ е е с я тем, что, с целью повьппения точности при расширении диапазона измерения, оно снабжено множительно-делитепьным блоком, два входа умножения которо о подключены к компенсационным обмот1372183

Составитель Ю..Глазков

Техред М.Дидык Корректор А.Тяско

Редактор Н.Лазаренко

Тираж 680 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д, 4/5

Заказ 473/34

Производственно-полиграфическое предприятие, г. Ужгород, ул ..Проектная, 4 кам, двумя дополнительными компенса — ми к входу деления множительно-делиционными обмотками, соединенными пос- тельного блока, выход которого последовательно-согласно и подключенны- ледовательно соединен с выпрямителем.
