Способ измерения нестационарного теплового потока

Способ измерения нестационарного теплового потока

Иллюстрации

Показать все

Реферат



Изобретение относится к теплометрии и позволяет повысить точность измерения теплового потока. Измерения осуществляют с помощью теплоприемного элемента, в котором установлены одна над другой по направлению потока две гипертермопары. При воздействии на теплоприемный элемент нестационарным тепловым потоком измеряют изменение во времени перепадов температур и скорость этих изменений на каждой гипертермопаре. Вычисление величины нестационарного теплового потока в каждый момент времени производят с использованием результатов измерений по определенной формуле, приводимой в описании. (Л

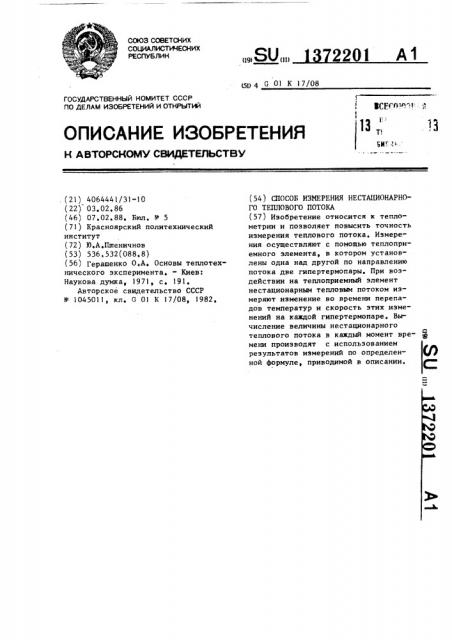

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

2201 А ") (19) (И) (51) 4 G 01 К 17/08

13,, 13

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ.(21) 4064441/31-10 (22) 03 ° 02.86 (46) 07,02.88, Бюл. Ф 5 (71) Красноярский политехнический институт (72) Ю.А,Пшеничнов (53) 536,532(088.8) (S6) Геращенко О.А, Основы теплотехнического эксперимента, — Киев:

Наукова думка, 1971, с, 191 °

Авторское свидетельство СССР

Ф 1045011, кл. G 01 К 17/08 ° 1982, (54) СПОСОБ ИЗМЕРЕНИЯ НЕСТАЦИОНАРНОГО ТЕПЛОВОГО ПОТОКА (57) Изобретение относится к теплометрии и позволяет повысить точность измерения теплового потока. Измерения осуществляют с помощью теплоприемного элемента, в котором установлены одна над другой по направлению потока две гипертермопары. При воздействии на теплоприемный элемент нестационарным тепловым потоком измеряют изменение во времени перепадов температур и скорость этих изменений на калдой гипертермопаре. Вьгчисление величины нестационарного теплового потока в кахдый момент времени производят с использованием результатов измерений по определенной формуле, приводимой в описании.

137

Изобретение относится к теплометрни и может быть использовано при измерении нестационарных тепловых потоков

Целью изобретения является повышение точности измерения.

Согласно способу при измерении используется теплоприемный элемент, в котором установлены две гипертермопары, расположенные одна за другой по направлению теплового потока.

Измеряют перепады температур и скорости изменения перепадов температур на каждой иэ гипертермопар, Расчет величины нестационарного теплового потока проводят по формуле с Ь

q = -- (заС, — dt ) + — - (3bt, +It ), 2b 12 (1) где Ъ - коэффициент теплопроводности; д - толщина гипертермопары; с — объемная теплоемкость;

- перепад температур на первой (прилегающей к тепловоспринимающей поверхности) гипертермопаре;

ht - скорость изменения перепада

1 температур на первой гипертермопаре;

ht — перепад температур на второй (прилегающей к теплоотдающей поверхности теплоприемного элемента) гипертермопаре;

ht — скорость изменения перепада а температур на второй гипертермопаре.

2201 2 йи вычисляют с использованием результатов измерений по соотношению (1).

При расчете учитывается скорость иэ5 менения перепада температур на гипертермопаре, прилегающей к тепловоспринимающей поверхности теплоприемного элемента, Формула изобретения

Способ измерения нестационарного теплового потока путем измерения перепадов температур на каждой из двух гипертермопар, расположенных в тепло15 приемном элементе одна эа другой по направлению: теплового потока, измерения скорости изменения перепада температур на гнпертермопаре, прилегающей к теплоотдающей поверхности

20 теплоприемного элемента, с последующим вычислением нестационарного теплового потока, отличающийся тем, что, с целью повышения точности измерения, дополнительно измеряют

25 скорость изменения перепада температур на гипертермопаре, прилегающей к тепловоспринимающей поверхности теплоприемного элемента, а нестационарный тепловой поток определяют по форЗо >е ll с-Ь I y

q = -- (3 С - С ) + — - (3g4 +tt )

2д 12 где 3, с, Ь вЂ” коэффициент теплопроводности, объемная теп35 лоемкость и толщина гипертермопары соответственно; — перепады температур на гипертермопарах, приле40 гающих к тепловоспринимающей и теплоотдающим поверхностям теплоприемного элемента соответственно;

45 ЬС,, йС - скорости изменения пере1 падов температур на гипертермопарах, прилегающих к тепловоспринимающей и теплоотдающей по50 < верхностям теплоприемного элемента соответственно, Пример. В теплоприемном элементе, выполненном из керамики с

Ъ 0,291 Вт/м К н с = 21,88 кДж/м устанавливают две гипертермопары толщиной д 5 мм, На тепловоспринимающую поверхность теплоприемного элемента воздействуют нестационарным тепловым потоком. Измеряют изменение во времени перепадов температур н скорости изменения перепадов температур на каждой из гипертермопар, установленных в теплоприемном элементе, Величину нестацнонарного теплового потока в каждый момент времеТираж 607
