Стенд для испытаний очесывающего барабана льноуборочных комбайнов

Стенд для испытаний очесывающего барабана льноуборочных комбайнов

Иллюстрации

Показать все

Реферат



Изобретение.относится к испытательным устройствам и может быть использовано на предприятиях по изготовление и ремонту сельскохозяйственной техники. Целью изобретения является увеличение точности воспроизведения на стенде рабочих нагрузок, действующих на элементы очесывающего барабана (ОБ) льноуборочных комбайнов в условиях эксплуатации. Стенд содержит камеру очеса, состоящую из верхнего кожуха 9 и поддона с прикрепленной к нему дополнительной

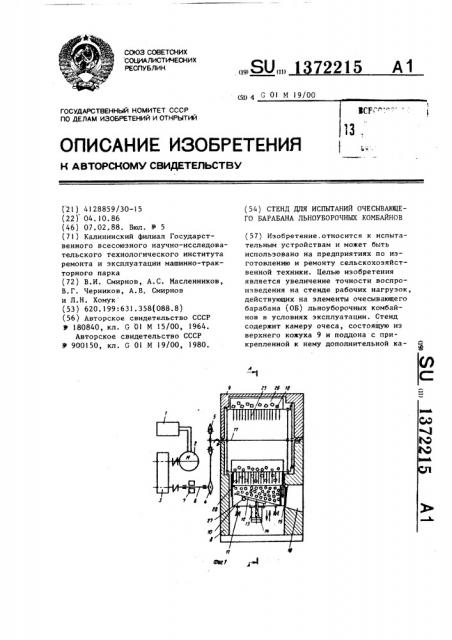

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (д1) 4 С 01 М 19/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4128859/30-15 (22) 04.10.86 (46) 07.02,88. Бюл. Ф 5 (71) Калининский филиал Государственного всесоюзного научно-исследовательского технологического института ремонта и эксплуатации машинно-тракторного парка (72) В.И. Смирнов, А.С. Масленников, В.Г. Черников, А.В, Смирнов и Л.Н. Хомук (53) 620.199:631.358(088.8) (5e) Авторское свидетельство СССР

У 180840, кл. G 01 М 15/00, 1964.

Авторское свидетельство СССР

У 900150, кл. G 01 .М 19/00, 1980.

„„Я0„„1 72215 (54) СТЕНД ДЛЯ ИСПЬ1ТАНИЙ ОЧЕСЬ1ВАЮЩЕГО БАРАБАНА ЛЬНОУБОРОЧНЫХ КОМБАЙНОВ (57) Изобретение. относится к испытательным устройствам и может быть использовано на предприятиях по изготовлению и ремонту сельскохозяйственной техники. Целью изобретения является увеличение точности воспроизведения на стенде рабочих нагрузок, действующих на элементы очесывающего барабана (ОБ) льноуборочных комбайнов в условиях эксплуатации. Стенд содержит камеру очеса, состоящую из верхнего кожуха 9 и поддона с прикрепленной к нему дополнительной ка- «с

1372215 мерой 1О. В камере IO размещен поршень 12, приводимый в движение от пневмоцилиндра 13. При пуске стенда в работу пневмоцилиндр поднимает поддон с дополнительной камерой относио тельно шарнира на 15, постепенно подавая имитационный материал к зубьям

25 и лопастям. 26 гребней ОБ 17. При остановке стенда происходит обратный процесс. Нагрузка на элементы ОБ 17 при пуске и остановке стенда изменяется постепенно. Периодически от пневмоцилиндра 13 поршнем 12 произ-! водится выталкивание дополнительного

Изобретение относится к испытательным устройствам и может быть использовано на предприятиях по изготовлению и ремонту сельскохозяйствен5 ной техники, для испытания под нагрузкой новых и отремоНтированных очесывающих барабанов льноуборочных комбайнов.

Целью изобретения является увели- 10 чение точности воспроизведения на стенде рабочих нагрузок, действующих на элементы очесывающего барабана льноуборочных комбайнов в условиях эксплуатации, а также облегчение 15 технического обслуживания.

На фиг. изображен стенд, общий вид; на фиг. 2 — сечение А-А на фиг. 1.

Стенд для испытаний очесывающего 20 барабана льноуборочных комбайнов содержит шкаф с командно-пусковой аппаратурой 1 и привод, состоящий из электродвигателя 2, редуктора 3, цепной передачи 4 и обгонной муфты 5. 25

В привод встроено тенэозвено 6 с токосъемником 7. На раме 8 стенда установлена камера очеса, состоящая из верхнего кожуха 9 и поддона с прикрепленной к нему дополнительной ка- 30 мерой 10, объем которой может изменяться с помощью передач винт-гайка

I! (на фиг. 1 и 2 показана дополнительная камера с минимальным объемом). В дополнительной камере 10 раэ- yg мещен поршень 12, приводимый в движеимитационного материала, чем создает-. ся дополнительная нагрузка, имеющая место при забивании ОБ льном. Поршень 12 выполнен наклонным и подвижным относительно оси 27. При движении поршня 12 вверх он подает большее количество имитационного материала и создает увеличенную нагрузку в элементах ОБ со стороны входа ленты льна в камеру очеса. Переменный объем дополнительной камеры 10 дает возможность изменять конечную величину дополнительной нагрузки на элементы ОБ. 1 э.п. ф-лы, 2 ил. ние от пневмоцилиндра 13 штоком 14.

Устройство для выгрузки имитационного материала состоит из заслонки 15 и наклонно расположенного лотка 16.

В камеру очеса устанавливается очесывающий барабан 17 и засыпается имитатор 18 льновороха, например, в виде резиновых кубиков.

Пневмоцилиндр 19 прижимом 20 удерживает поддон с дополнительной камерой 10 в процессе работы стенда в неподвижном положении. Винтовой прижим 21 предназначен для закрепления верхнего кожуха 9 камеры очеса. Шторки 22 и 23 служат для герметизации камеры очеса, пневмоцилиндр 24 — для перемещения поддона с дополнительной камерой 10. Барабан 17 содержит зубья 25 и лопасти 26 гребней. Поршень 12 шарнирно закреплен относительно оси 27 и установлен под острым углом к основанию дополнительной камеры IO. В верхней части дополнительной камеры 10 установлен упор 28.

Стенд работает следующим образом.

С помощью винтового прижима 20 освобождается верхний кожух 9 камеры очеса и поворачивается относительно о шарнира на 90, открывая камеру очеса для установки очесывающего барабана 17 и засыпки имитатора 18, затем верхний кожух 9 закрепляется.

При вращении от привда очесывающего барабана имитационный материал под1372215 хватывается зубьями 25 и лопастями

26 гребней, чем имитируется нагрузка при очесе головок стеблей льна и их выброс.

В нерабочем положении стенда пневмоцилиндром 19 освобожден прижим 20 и поддон с дополнительной камерой 10 опущен пневмоцилиндром 24 относительно шарнира на 15 .

При нажатии кнопки "Пуск" пневмоцилиндр 24 поднимает поддон с дополнительной камерой 10 относительно о шарнира на 15, постепенно подавая имитационный материал к зубьям 25 и 15 лопастям 26 гребней очесывающего барабана. В верхнем положении происходит закрепление поддона с дополнительной камерой 10 прижимом 20 от пневмоцилиндра 19. При нажатии кноп- 20 ки Стоп" происходит обратный процесс и имитационный материал постепенно выводится из зоны действия зубьев и лопастей гребней. Нагрузка на элементы очесывающего барабана при пуске 25 и остановке изменяется постепенно.

По заданной программе периодически от пневмоцилиндра 13 производится выталкивание дополнительного имитационного материала поршнем 12 иэ дополнительной камеры 10 к зубьям 25 и лопастям 26 гребней, чем создается дополнительная нагрузка, имеющая место при забивании барабана льном. Поршень 12 дополнительной камеры 10 выполнен наклонным и подвижным относительно оси 27; При движении штока 14 вверх поршень, доходя до упора 28, поворачивается относительно оси 27 и принимает горизонтальное положение, 40 подавая большее количество имитационного материала к зубьям 25 и лопастям

26 гребней очесывающего барабана, расположенным со стороны входа ленты льна в камеру очеса (на фиг. 1 45 правая сторона камеры очеса), создавая в элементах этой части барабана увеличенную нагрузку. Ход поршня 12 дополнительной камеры 10 ограничивается ходом штока 14 пневмоцилиндра !

3. Переменный объем дополнительной камеры 10 дает возможность изменять количество имитационного материала в ней и конечную величину дополнительной нагрузки на элементы очесывающего барабана.

Для удобства выгрузки отработанного имитационного материала иэ камеры очеса и дополнительной камеры беэ открытия верхнего кожуха 9 и снятия очесывающего барабана 17 служат на— клонно расположенный поршень 12 и являющийся его продолжением лоток 16.

Отработанный имитационный материал удаляется через отверстие в боковой стенке дополнительной камеры 10 при открытой заслонке 15.

Пневматическая схема стенда включает в себя пневмсцилиндры 13, 19 и

24, распределители и дроссели.

С помощью распределителей, работающих от электромагнитов, осуществляется управление работой пневмоцилиндров, с помощью дросселей — регулирование скорости перемещения штоков пневмоцилиндров.

Подбор и контроль эа величиной и характором изменения нагрузок,действующих на элементы очесывающего барабана, производятся тенэометрированием.

Использование стенда для испытаний очесывающего барбана льноуборочных комбайнов позволяет достаточно полно и точно воспроизвести весь спектр нагрузок, имеющих место при эксплуатации, и тем самим обеспечивает достоверность оценки надежности очесывающего барабана при стендовых испытаниях. улучшается техническое обслуживание стенда за счет возможности удаления из камеры очеса и дополнительной камеры имитационного материала без снятия очесывающего барабана.

Ф о р м у л а и э о б р е т е н и я

1. Стенд для испытаний очесывающего барабана льноуборочных комбайнов, содержащий раму, шкаф с командно-пусковой аппаратурой, привод, раму, очесывающий барабан, камеру очеса, имеющую поддон, и дополнительную камеру, механизм подачи имитационного материала к зубьям и лопастям гребней, выполненный в виде размещенного в дополнительной камере и связанного с механизмом его возвратно-поступательного движения поршня, отличающийся тем, что, с целью увеличения точности воспроизведения на стенде рабочих нагрузок, действующих на элементы очесывающего барабана льноуборочных комбайнов в условиях эксплуатации, поддон очесывающего барабана и дополнительная камера соединены шарнирно с рамой

Составитель Б. Николаев

Редактор И. Николайчук Техред А.Кравчук

Корректор С. Шекмар

Заказ 475/35 Тираж 847

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

5 13722 и связаны с ней посредством пневмоцилиндра их перейещения, а поршень механизма подачи имитационного материала шарнирно закреплен к корпусу

5 камеры очеса и установлен под острым углом к основанию дополнительной камеры.

2. Стенд по п. 1, о т л и ч а ющ и и с s тем, что, с целью облегче-10 ния технического обслуживания, он снабжен устройством для выгрузки, выполненным в виде заслонки для перекрытия отверстия, выполненного в боковой стенке дополнительной камеры, и наклонного лотка, расположенного за выгрузным концом поршня дополнительной камеры, при его нерабочем положении
