Регулятор давления для предотвращения разрушения герметичных объемов

Регулятор давления для предотвращения разрушения герметичных объемов

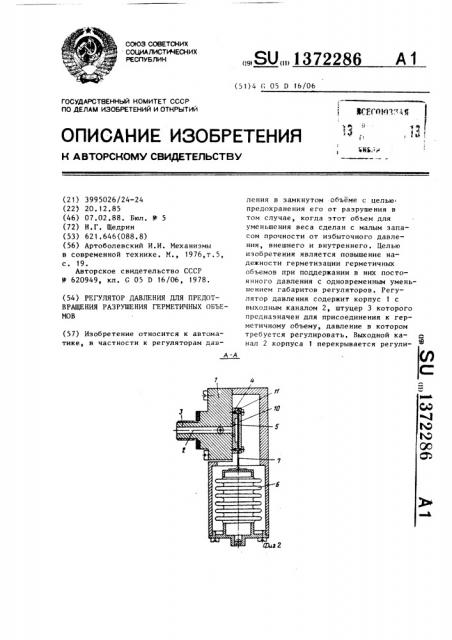

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике , в частности к регуляторам дав , ления в замкнутом объёме с целью предохранения его от разрушения в том случае, когда этот объем для уменьшения веса сделан с малым запасом прочности от избыточного давления , внешнего и внутреннего. Целью изобретения является повышение надежности герметизации герметичных объемов при поддержании в них постоянного давления с одновременным уменьшением габаритов регуляторов. Регулятор давления содержит корпус 1 с вь ходным каналом 2, штуцер 3 которого предназначен для присоединения к герметичному объему, давление в котором требуется регулировать. Выходной канал 2 корпуса 1 перекрывается регулиЛ-/ (Л

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 Г 05 D 16/06

ВСЕ(ОМП .l 4%

13, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

А-4

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3995026/24-24 (22) 20.12,85 (46) 07.02.88, Бюл. У 5 (72) Н.Г. Щедрин (53) 621.646(088.8) (56) Артоболевский И.И. Механизмы в современной технике. M 1976,т,5, с. 19.

Авторское свидетельство СССР

У 620949, кл. С 05 D 16/06, 1978. (54) РЕГУЛЯТОР ДАВЛЕНИЯ ДЛЯ ПРЕДОТВРАЩЕНИЯ РАЗРУШЕНИЯ ГЕРМЕТИЧНЫХ ОБЪЕМОВ (57) Изобретение относится к автоматике, в частности к регуляторам дав„„SU„„1372286 А 1 ления в замкнутом объеме с целью предохранения его от разрушения в том случае, когда этот объем для уменьшения веса сделан с малым запасом прочности от избыточного давления, внешнего и внутреннего. Целью изобретения является повышение надежности герметизации герметичных объемов при поддержании в них постоянного давления с одновременным уменьшением габаритов регуляторов. Регулятор давления содержит корпус 1 с выходным каналом 2, штуцер 3 которого предназначен для присоединения к герметичному объему, давление в котором требуется регулировать. Выходной ка- д нал 2 корпуса 1 перекрывается регулиЩ

1372286 рующим органом в виде плоского золот- полость сильфона 6 соединена с кананика 4 с двумя сквозными отверстиями лом 2 трубкой. Для осуществления при5 на определенном расстоянии друг жима золотника к плоскости скольжеот друга, которые сообщают полость ния корпуса 1 на золотнике 4 закрепкорпуса 1 с выходным каналом 2.Плос- лен плоский постоянный магнит 10, кий золотник 4 соединен с сильфоном а корпус 1 выполнен из ферромагнит6 штоком, выполненным в виде тонкой ного материала. Силу прижима эолотметаллической пластины 7. Положение ника 4 к плоскости скольжения корпузолотника 3 относительно штока может са 1 регулируют пластинками 11 иэ диарегулироваться винтами. Внутренняя магнитного материала. 3 ил.

Изобретение относится к автоматике, в частности к регуляторам давления в замкнутом объеме с целью предохранения его от разрушения в том случае, когда этот объем для уменьшения веса сделан с малым запасом прочности от избыточного давления, внешнего и внутреннего.

Цель изобретения — повышение íà- 1р дежности герметизации герметичных объемов при поддержании в них постоянного давления с одновременн,, умень шением габаритов регулятора.

На фиг, 1 показан регулятор давле- 15 ния, разрез, на фиг. 2 — разрез А-А на фиг, 1, на фиг. 3 — разрез Б-Б на фиг. 1.

Регулятор давления содержит корпус

1 с выходным каналом 2, штуцер 3 кото-2О рого предназначен для присоединения к герметичному объему, давление в котором требуется регулировать. Выходной канал 2 корпуса 1 перекрывается регулирующим органом в виде плоского 25 золотника 4 с двумя сквозными отверстиями 5 на определенном расстоянии друг от друга, которые сообщают полость корпуса 1 с выходным каналом 2.

Плоский золотник 4 соединен с сипьфо- 3р ном 6 штоком, выполненным в виде тонкой металлической пластины 7. Положение золотника 3 относительно штока может регулироваться и закрепляться винтами 8. Внутренняя полость сильфона 6 соединена с выходным каналом 2 трубкой 9. Для осуществления прижима золотника 4 к плоскости скольжения корпуса 1 на золотнике 4 закреплен плоский постоянный магнит 10, а кор- 40 пус 1 выполнен иэ ферромагнитного материала. Силу прижима золотника 4 к плоскости скольжения корпуса 1 регулируют пластинками 11из диамагнитно. го материала.

Регулятор давления работает следующим образом.

Как только возникает перепад давления между объемом, в котором необходимо соблюдать перепад давления с давлением окружающей среды, сильфон

6, внутренняя полость которого соединена трубкой 9 с выходным каналом

2 корпуса 1, сжимается или растягивается, перемещая при этом золотник 4 °

Если перепад давления достигает величины, при которой необходимо выравнивание, то одно из отверстий 5 совмещается с выходным каналом 2 корпуса 1, избыточное давление стравливается через эти отверстия 5, и сильфон 6 с золотником 4 принимают исходное положение, наглухо закрывая промежуточной частью между отверстиями 5 золотника 4 выходной канал в корпусе 1, так что герметичный объем отсоединяется от полости корпуса 1. формула и з о б р е т е н и я

Регулятор давления для предотвращения разрушения герметичных объемов, содержащий снабженный выходным каналом корпус, в котором установлен сильфон с неподвижным основанием, подвижное основание которого соединено с регулирующим органом, установленным на выходном канале, о т л ич а ю шийся тем, что, с целью повышения надежности герметизации

1372286 б

А

40gg. 1

Составитель Н. Щедрин

Техред М. Ходанич

Редактор А. Козориз

Корректор А, Ильин

Заказ 482/39 Тираж 866

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подпис ное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 герметичных объемов при поддержании в нем постоянного давления с одновременным уменьшением габарито» регулятора, полость сильфона сообщена с
