Класс ЗОа, ) 2п!

Ло j,3 i Q,$Q

СССР

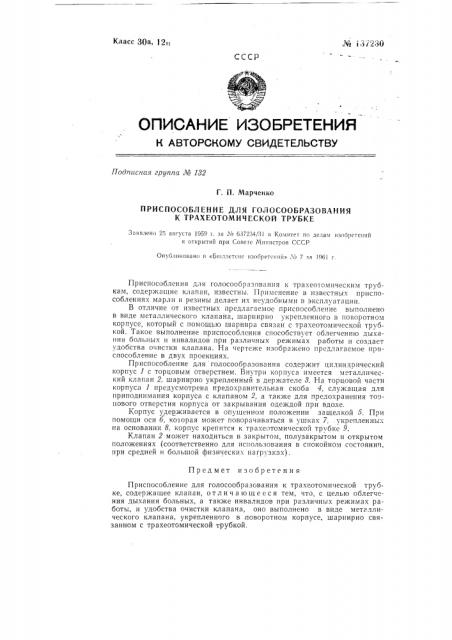

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подпасная группа № 182

Г. П. Марченко

ПРИСПОСОБЛЕНИЕ ДЛЯ ГОЛОСООБРАЗОВАНИЯ

К ТРАХЕОТОМИЧЕСКОЙ ТРУБКЕ

ЗаявлеHA 25 августа 1959 !. за <в Я7234

Опубликовано в «Ь|ог!з!стене изобрет lilt!i» X< 7 за 1961 г.

Приспособления для голосообразования к трахеотомическим трубкам, содержс!щие к!! а пан, изВестны. П римснение В изВестных приспо соблениях марли и резины делает их неудобными в эксплуатации.

В отличие от известных предлагаемое приспособление выполнено в виде металлического клапана, шарнирно укрепленного в поворотном корпусе, который с помощью шарнира связан с трахеотомической трубкой. Такое выполнение приспособления спосооствует облегчению дыха-!!Ня больных и инвалидов при различных режимах работы и создает удобства очистки клапана. На чертеже изображено предлагаемое приспособление в двух проекциях.

Приспособление для голосообразования содержит цилиндрический корпус 1 с торцовым отверстием. Внутри корпуса имеется металлический клапан 2, шарнирно укрепленный в держателе 8. На торцовой части корпуса 1 предусмотрена предохранительная скоба 4, служащая для приподнимания корпуса с клапаном 2, а также для предохранения торцового отверстия корпуса от закрывания одеждой при вдохе.

Корпус удерживается в опущенном положении защелкой 5. При помощи оси б, ко1орая может поворачиваться в ушках 7, укрепленных на основании 8, корпус крепится к трахеотомической трубке 9.

Клапан 2 может находиться в закрытом, полузакрытом и открытом положениях (соответственно для использования в спокойном состоянии, при средней и большой Физических нагрузках).

Предмет изобретения

Приспособление для голосообразования к трахеотомической трубке, содержащее клапан, отл и ч а ю щ е е с я тем, что, с целью облегчения дыхания больных, а также инвалидов при различных режимах работы, и удобства очистки клапана, оно выполнено в виде металлического клапана, укрепленного в поворотном корпусе, шарнирно связанном с трахеотомической трубкой.
