Терморезистивный материал
Патент 1372375
Авторы
Классы МПК
Терморезистивный материал
Иллюстрации
Реферат
Изобретение относится к электронной технике. Цель изобретения - повышение положительного температурного коэффициента сопротивления и расширение диапазона рабочих температур терморезистивного материала. Для 3toro в материал, содержащий. об.ч.: углеродистый наполнитель 10- 40; аэросил 5-20, добавляли органическое соединение, имеющее фазовый переход твердое тело - жидкость 100. Материал получали путем перемешивания вышеуказанных компонентов при температуре на 5-20°С выше температуры плавления органической основы. Полученную смесь диспергировали и вновь перемешивали. Использование материала позволяет повысить точность поддержания температуры приборами , изготовленными на его основе , а за счет выбора органической основы с различными температурами плавления расширяется число температурных диапазонов приборов. 1 табл. (О (Л

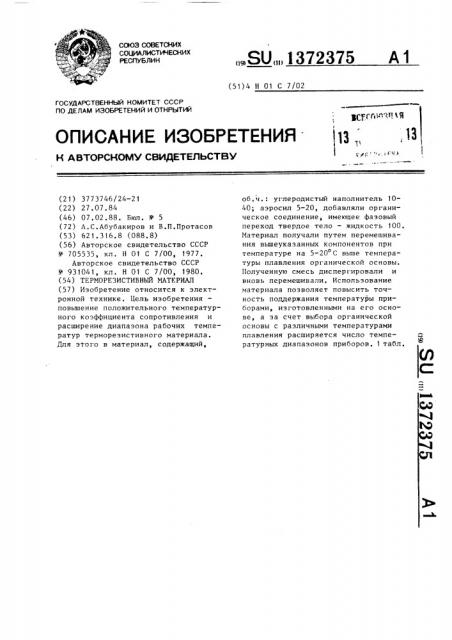

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
„„SU„„1372375 (51)4 Н 01 С 7/02
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А BTOPCHOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3773746/24-21 (22) 27.07.84 (46) 07,02.88. Бюп. М 5 (72) A.Ñ.Àáóáàêèðîâ и В.П.Протасов (53) 621.316.8 (088,8) (56) Авторское свидетельство СССР
Ф 705535, кл. Н 01 С 7/00, 1977, Авторское свидетельство СССР
N 931041, кл. Н 01 С 7/00, 1980. (54) ТЕРМОРЕЗИСТИВНЫИ МАТЕРИАЛ (57) Изобретение относится к электронной технике. Цель изобретения повышение положительного температурного коэффициента сопротивления и расширение диапазона рабочих температур терморезистивного материала.
Для этого в материал, содержащий, об. ч.: углеродистый наполнитель 1040; аэросил 5-20, добавляли органическое соединение, имеющее фазовый переход твердое тело — жидкость 100.
Материал получали путем перемешивания вышеуказанных компонентов при температуре на 5-20 С выше температуры плавления органической основы.
Полученную смесь диспергировали и вновь перемешивали, Использование материала позволяет повысить точность поддержания температуры приборами, изготовленными на его основе, а эа счет выбора органической основы с различными температурами плавления расширяется число температурных диапазонов приборов. 1табл.
1372375
Изобретение относится к электрон- ной технике и может быть использовано в технологии получения терморезистивных материалов для приборов, предназначенных для термостатирования объектов при фиксированных значениях температуры, например терморезисторов, нагревательных элементов и регуляторов температуры.
Цель изобретения — повышение положительного температурного коэффициента сопротивления (ТКС) и расширение диапазона рабочих температур термореэистивного материала,что позволяет повысить точность поддержания температуры приборами, изготовленными на его основе.
Для получения терморезистивного материала приготавливают несколько композиций, составы и свойства которых йриведены в таблице.
Каждую композицию получают путем смешивания органической основы из органического соединения, имеющего фазовый переход твердое тело — жидкость, сажи в качестве углеродистого наполнителя и аэросила, механического перемешивания смеси при температуре на 5-20 С выше температуры плавления органической основы, диспергирования полученной композиции и повторного перемешивания для придания композиции однородности состава.
ТКС термореэистивного материала определяют следующим образом. С помощью цифрового вольтметра В7-16 измеряют сопротивление образцов, изготовленных из термореэистивного материала, между двумя электродами с платиновым покрытием, имеющими размер 1 х 1 мм и находящимися на расстоянии 1,5 мм. Температуру контролируют с помощью медноконстантановой термопары, спай которой расположен между электродами образцов. При различных температурах измеряют сопротивление, à TKC определяют по следующей формуле: ТКС = (2,3 dig R/ас) ° 1007 где lg R — изменение логарифма Сопротивления образца IlpH изменении температуры на g t.
Как видно из таблицы, предлагаемый терморезистивный материал вблизи температуры фазового перехода, соответствующего плавлению органической основы, имеет высокий положительный
ТКС, составляющий 57-3707 на 1 С,тогда как известные термореэистивные материалы того же назначения имеют по5 ложительный ТКС менее 17 на 1 С. точность поддержания температуры при25 борами, изготовленными на основе терморезистивного материала, за счет высоких значений положительного ТКС, а также расширить число температурных диапазонов с высоким положительным ТКС за счет воэможности выбора органической основы с различными температурами плавления.
Формула и з о б р е т е н и я
Терморезистивный материал, включающий органическую основу, углеродистый наполнитель и аэросил, о т л и ч а ю шийся тем, что, с целью повышения положительного температурного коэффициента сопротивления, в качестве органической основы он содержит органическое соединение, температура которого находится в заданном интервале регистрируемых температур при следующем соотношении компонентов, об.ч.:
Органическое соединение, температура плавления которого находится в заданном интервале регистрируемых температур 100
Углеродистый на55
10-40
5-20 полнитель
Лэросил
Физико-химическая сущность эффекта высокого положительного ТКС сажевой композиции с органической основой вблизи температуры ее плавления связана с изменением удельного объема органической основы при фазовом переходе твердое тело — жидкость. Изменение удельного объема органической основы, во-первых, изменяет объемную плотность частиц сажи в составе и, во-вторых, изменяет контактное давление между частицами сажи и, таким образом, пр.;"о ит к резкому измене2р нию сопротивления состава при переходе температуры состава через точку плавления органической основы.
Изобретение позволяет повысить
1372375 остав терморезистивного материала, об. ч.
Свойства терморезистивн::о материала
Стабильность материала
Температурный
Сажа
Аэросил
Максималь ный ТКС, 7 на 1 С
Органическая основа диапазон максимального
ТКС, С
Бензофенон !00
Бензофенон 100
Бензофенон 100
176 44-48 Не расслаивается
170 44-48
20
44-48
170
В расплавленном состоянии расслаивается
Бензофенон 100
Бензофенон 100
Бенэофенон 100
Дифенил 100
Дифенил 100
Дифенил 100
44-48
44-48
170
Не расслаивается
60
67,5-69
250
10
67,5-69
65
67,5-69
250
В расплавленном состоянии расслаивается
Парафин 100
44-50 Не расслаивается
15
4-Циано- 4-октил-оксидифенил 100
51-53
10
193
Пальмитиновая кислота 100
56-60
92
1, 8-Диметилнафталин 100
370 59-62 Не расслаивается
15
