Устройство для форсированного управления электромагнитом постоянного тока с питанием от источника постоянного напряжения

Устройство для форсированного управления электромагнитом постоянного тока с питанием от источника постоянного напряжения

Иллюстрации

Показать все

Реферат



Изобретение относится к области электроаппаратостроения и может быть использовано в качестве привода исполнительных элементов релейноконтактных аппаратов и других технических средств автоматики. Целью изобретения является упрощение устройства. При подаче питания через ключевой элемент 10 и резистор 11 открывается коммутирующий транзистор 2 и к обмотке электромагнита 8 прикладывается формирующее напряжение, одновременно включается мультивибратор 1. Диод 9 исключает возможность закрытия транзистора 2 в пусковом режиме при открытии выходного транзистора мультивибратора 1. После срабатывания электромагнита, ключевой элемент 10, в качестве которого может быть использован блокконтакт электромагнита или конденсатор , переходит в непроводящее состояние . В режиме удержания транзистор 2управляется импульсами, поступающими на его базу с выхода мультивибратора . 1 ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК д11 4 Н 01 F 7/18 ф(, ЩО 1i . %

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР пО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 1) 4099 992/24-0 7 (22) 04.06.86 (46) 07.02.88. Бюл. У 5 (71) Харьковский политехнический институт им. В.И. Ленина (72) Б.В. Клименко, В.Н. Белоус и Ю.П. Старжинский (53) 621.313.3-5 (088.8 ) (56) Авторское свидетельство СССР

II 900323, кл. Н 01 Н 47/32, 1981.

Патент США Ф 3579052, кл. Н 02 М 7/44, 1971. (54) УСТРОЙСТВО ДЛЯ ФОРСИРОВАННОГО

УПРАВЛЕНИЯ ЭЛЕКТРОМАГНИТОМ ПОСТОЯННОГО ТОКА 0 ПИТАНИЕМ ОТ ИСТОЧНИКА

ПОСТОЯННОГО НАПРЯЖЕНИЯ (57) Изобретение относится к области электроаппаратостроения и может быть использовано в качестве привода исполнительных элементов релейноконтактных аппаратов и других тех„„SU„„ l 372379 А1 нических средств автоматики.

Целью изобретения является упрощение устройства. При подаче питания через ключевой элемент 10 и резистор

11 открывается коммутирующий транзистор 2 и к обмотке электромагнита 8 прикладывается формирующее напряжение, одновременно включается мультивибратор 1. Диод 9 исключает возможность закрытия транзистора 2 в пусковом режиме при открытии выходного транзистора мультивибратора 1.

После срабатывания электромагнита, ключевой элемент 10 в качестве которого может быть использован блокконтакт электромагнита или конденсатор, переходит в непроводящее состояние. В режиме удержания транзистор

2 управляется импульсами, поступающими на его базу с выхода мультивибратора. 1 ил.

1 13

Изобретение относится к электроаппаратостроению и может быть использовано в качестве привода ряда исполнительных элементов релейноконтактных аппаратов и других технических средств автоматики, воздействующих на различные узлы и устройства, которые связаны с замыкающими и раэмыкающими контактами, затворами, задвижками, золотниками и др.

Целью изобретения является упрощение устройства.

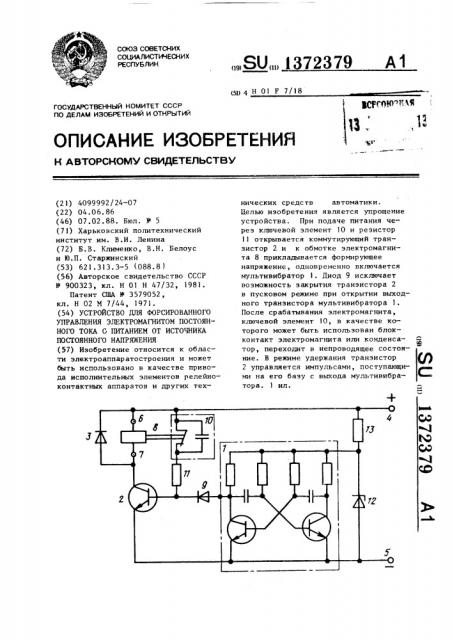

На чертеже приведена принципиальная схема устройства для форсированного управления электромагнитом.

Устройство содержит мультивибратор 1, коммутирующий транзистор 2, диод 3, выводы 4 и 5 для подключения источника питания, выводы 6 и 7 для подключения обмотки 8 электромагнита, диод 9, ключевой элемент 10 резистор 11 и стабилизатор напряжения, выполненный на стабилитроне

12 и балластном резисторе )3.

Устройство работает следующим образом.

При подаче постоянного напряжения на клеммы 4 и 5 ключевой элемент

1О (в качестве которого может быть использован размыкающий вспомогатель ный контакт, механически связанный с подвижной системой электромагнита, или конденсатор) первоначально находится в проводящем состоянии, поэтому через резистор 11, ключевой элемент !О, базу и эмиттер коммутирующего транзистора 2 течет ток, транзистор открывается и к обмотке

8 электромагнита прикладывается полное напряжение источника и по обмотке течет большой пусковой ток, достаточный для срабатывания электромагнита. В это же время начинает работать мультивибратор 1, посылающий импульсы тока в базу коммутирующего транзистора 2. Благодаря диоду 9 коммутирующий транзистор 2 не запирается, а когда открывается выходной транзистор мультивибратора 1> в эти

Составитель

Редактор А. Ворович Техред И.Поп

72379 2 моменты диод 9 запирается отрицательным потенциалом на аноде. После срабатывания электромагнита и перехода

5 ключевого элемента 10 в непроводящее состояние ток в базе коммутирующего транзистора 2 течет только в те моменты времени, когда выходной транзистор мультивибратора 1 заперт.

Поэтому к обмотке 8 прикладывается напряжение в виде прямоугольных импульсов, частота и скважность которых зависит от параметров мультивибратора. Ток в обмотке 8 спадать до

1г нулевого значения не будет благодаря диоду 3. Последовательная цепь из резистора 13 и стабилитрона 12 стабилизирует напряжение на мультивибраторе, стабилизируя частоту и

2п скважнос ть формула изобретения

Устройство для форсированного

25 управления электромагнитом постоянного тока с питанием от источника постоянного напряжения, содержащее выводы для подключения обмотки электромагнита, мультивибратор, коммути30 рующий транзистор, диод, резистор и выводы для подключения источника питания, причем коммутирующий транзистор и диод включены последовательно и соединены с выводами для подключения источника питания, один из выводов для подключения обмотки электромагнита соединен с анодом, а другой— с катодом диода, о т л и ч а ю— щ е е с я тем, что, с целью упроще40 ния устройства, в него введены ключевой элемент и второй диод, причем выход мультивибратора через второй диод соединен с базой коммутирующего транзистора, ключевой элемент и резис45 тор соединены последовательно, указанная последовательная цепь включена между базой коммутирующего транзистора и выводом для подключения источника питания со стороны коллекто50 ра коммутирующего транзистора.
