Реферат



Изобретение относится к электротехнике . Цель изобретения - повышение надежности путем сокращения времени размыкания. Штепсельный разъем содержит штифт 1 и гнездо 2 с коническими контактными поверхностями и. силовой соединительный элемент 3. Конический штифт снабжен хвостовиком 16 и кольцевым упорным выступом 17. Между кольцевым упорным выступом хвостовика и силовым соединительным элементом размещена пружина 19. Конический штифт вьтолнен с центральным осевым глухим отверстием 5 и соединенными с ним радиальными отверстиями 9, в которых соответственно установлены толкатели 6 и фиксаторы 8. На наружной поверхности конического штифта выполнена кольцевая проточка 14, в которой размещен упругий центрирующий элемент 15. 3 ил.(

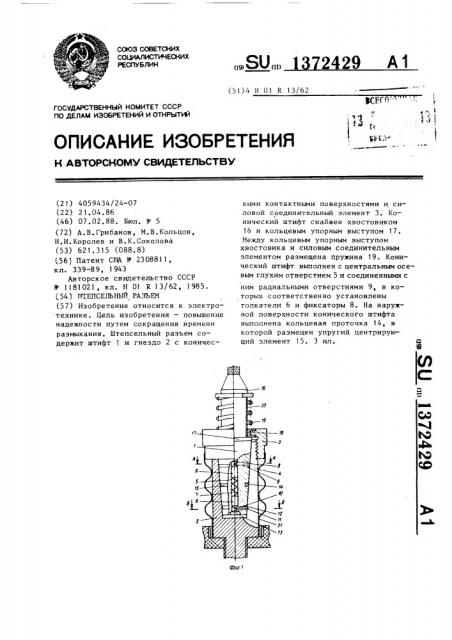

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИ 1ЕСНИХ

РЕСПУБЛИН (19) (11) 24 9 А1 (51)4 Н 01 R 13/62

l 5!

3CFf1>

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

00 ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTVM

К АВТОРСКОМ У СВИДЕТЕЛЬСТВУ (21) 4059434/24-07 (22) 21.04.86 (46) 07.02.88. Бюл. У 5 (72) А.В.Грибанов, М,В.Кольцов, Н.И,Королев и В.К.Соколова (53) 621.315 (088,8) (56) Патент С!ИА У 2308811, кл. 339-89, 1 943

Авторское свидетельство СССР

У 1181021, кл. Н 01 R 13/62, 1985. (54) Р1ТЕПСЕЛЬНЫИ РАЗЪЕМ (57) Изобретение относится к электротехнике. Цель изобретения — повышение надежности путем сокращения времени размыкания. Штепсельный разъем содержит штифт 1 и гнездо 2 с коническими контактными поверхностями и силовой соединительный элемент 3. Конический штифт снабжен хвостовиком

16 и кольцевым упорным выступом 17.

Между кольцевым упорным выступом хвостовика и силовым соединительным элементом размещена пружина 19. Конический штифт выполнен с центральным осевым глухим отверстием 5 и соединенными с ним радиальными отверстиями 9, в которых соответственно установлены толкатели 6 и фиксаторы 8. На наружной поверхности конического штифта выполнена кольцевая проточка 14, в которой размещен упругий центрирующий элемент 15. 3 ил.

1372429 l0

30

40

50

Изобретение относится к электротехнике, в частности к устройствам, облегчающим замыкание или размыкание элементов электрических соединителей, работающих в сильноточных электрических цепях.

Цель, изобретения — повышение надежности путем сокращения времени размыкания, На фиг.1 показан штепсельный разъем, общий вид; на фиг.2 — разрез

А-А на фиг.1; на фиг.3 — разрез Б-Б на фиг. 1.

Штепсельный разъем содержит штифт

1 и гнездо 2 с коническими контакт— ными поверхностями и силовой слединительHûé элемент 3. Г нездо 2 выполнено с наклонной к оси прорезью 4, длина которой не менее дгпшы области контактирования, а конический штифт

1 — с углом при вершине конуса больше угла при вершине конуса гнезда 2.

Конический штифт 1 снабжен центральным глухим осевым отверстием 5, в котором размещены толкатели 6 с установленной между ними пружиной 7.

Концы толкателей 6, выполненные со скосами, взаимодействуют с диэлектрическими фиксаторами 8, размещенными н радиальных отверстиях 9 и 10. Фиксаторы 8 снабжены лысками 11 и упругими разрезными кольцами 12, что предохраняет их от выпадания из радиальных отверстий 9 и 10 ° В торцовой части конического штифта центральное глухое осевое отверстие 5 перекрытого заглушкой 13. На наружной поверхности штифта 1 между радиальными отверстиями 9 и 10 выполнена ко.п ценая проточка 14, в которой размещен упру— гий центрирующий элемент 15. Конический штифт 1 снабжен хвостовиком

16 с кольцевым упорным выступом 17.

Хвостовик 16 расположен в диэлектрической втулке 18, на наружной поверхности которой между кольцевым упорным выступом 17 хвостовика 16 и силовым соединительным элементом 3 размещена пружина 19. В центральной части силового соединительного элемента 3 уста— новлена диэлектрическая втулка 20.

Штепсельный разъем снабжен эластичным защитным чехлом 21.

Штепсельный разъем работает следующим образом.

При соединении конический участок штифта 1 входит н гнездо 2 без взаимного соприкосновения сопрягаемых контактных поверхностей за счет центрирования штифта 1 в гнезде 2 упругим центрирующим элементом 15, размещенным в кольцевой проточке 14, и диэлектрическими фиксаторами 8, размещенными н радиальных отверстиях

9 и 10 и в свободном положении штифта 1 выступающими над его внешней поверхностью, Силовой соединительный элемент 3 навинчивается на резьбу гнезда 2. При этом развивается осевое усилие смыкания штифта 1 с гнездом 2, которое заглубпяет штифт 1 в гнездо 2, упругий центрирующий элемент 15 сжимается, а фиксаторы 8 входят внутрь радиап ных отверстий

9 и 1Î, нзаимодейству,. на скосы толкатепей б, размещенных в цен гральном глухом осевом отверстии 5. Толкатели 6 сближаются между собой, сжимая размещенную между ними пружину 7.

Контактные поверхности штифта 1 и гнезда 2 входят в соприкосновение, причем возникающие в местах контакта конических поверхностей упругие деформации обеспечивают их полное взаимное припегание, поскольку диаметра..гьная жесткость гнезда 2 уменьшена наклонной прорезью 4. Вследствие разности углов при вершинах конусов штифта 1 и гнезда 2 на величину допуска на изготовление скольжение

/ сопрягаемых поверхностей и, следовательно, искрообразование практически отсутстнуют °

При разъединении ответных частей разъема силовой соединительный элемент 3 снинчивается с резьбы гнезда

2. При этом пружина 19, размещенная на наружной поверхности диэлектрической втулки 18, сжимается с усилием, которое передается через кольцевой упорный выступ 17 хностоника

16 на штифт 1. При полном сжатии пружины 19 конический участок штифта 1 усилием от свинчивания силового соединительного элемента 3 отрывается от поверхности контактиронания конического гнезда 2 и выдергивается из него усилием сжатой пружины 19 без соприкосновения контактных поверхностей за счет их взаимного центрирования упругим центрирующим элементом 15 и диэлектрическими фиксаторами 8, размещенными в радиальных отверстиях 9 и 10. Фиксаторы 8 при этом выдвигаются за пределы внешней поверхности конического участка штиф1372429

25

17

Составитель Б,Иванов

Техред И.Верес

Редактор Е.Папп

Корректор О.Кравцова

Заказ 490/46 Тираж 632 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва Ж-35, Раушская наб,, д.4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 та 1 под воздействием усилия сжатой пружины 7, передаваемого скосами толкателей 6 на скосы фиксаторов 8.

После полного свинчивания силового соединительного элемента 3 с резьбы гнезда 2 штифт 1 отводится от корпуса.

Вследствие ограничения времени размыкания и снижения продолжительности искрообразования значительно уменьшается подгорание сопрягаемых поверхностей, повышается долговечность разъема, обеспечивается достаточная стабильность электрического сопротивления в переходе штифт-гнездо.

Ф о р м у л а и з о б р е т е н и я

Штепсельный разъем, состоящий из двух частей — штифта и гнезда с кони— ческими контактными поверхностями и силового соединительного элемента, гнездо выполнено с наклонной к оси прорезью длиной не менее длины области контактиравания, конический штифт выполнен с углом при вершине конуса больше угла при вершине конуса гнезда, отличающийся тем, что, с целью повышения надежности путем сокращения времени размыкания, снабжен пружиной, толкателями, фиксаторами, упругим центрирующим элементом, конический штифт снабжен хвостовиком с кольцевым упорным выступом и выполнен с центральным осевым глухим отверстием, соединенными с ним радиальными отверстиями и кольцевой проточкой, толкатели размещены в центральном осевом глухом отвер— стии и взаимодействуют с фиксаторами, размещенными в радиальных отверстиях, упругий центрирующий элемент размещен в кольцевой проточке и взаимодействует с внутренней поверхностью гнезда, при этом пружина размещена между ко— льцевым упорным выступом хвостовика и силовым соединительным элементом.
