Устройство для дифференциально-фазной защиты силового трансформатора

Устройство для дифференциально-фазной защиты силового трансформатора

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике , в частности к релейной защите . Цель изобретения - повышение чувствительности за счет введелия элементов И-НЕ и задержки. Пороговые элементы срабатывают поочередно. На выходе элемента И-НЕ 6 появляется логическая единица, которая через элемент 7 задержки поступает на элемент И 9 и формирователь 8 прямоугольных импульсов. Цри срабатывании за заданный промежуток времени элемента И-НЕ 6 на выходе элемента И 9 появляется сигнал, воздействующий на исполнительные цепи устройства. 1 з.п. ф-лы, 1 ил. S

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

15У 4 Н 02 Н 7/04

1 . !

-.11

3„

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ и

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4111242/24-07 (22) 23. 06.86 (46) 07.02.88. Бюл. М 5 (72) Е.Н.Габов, А.С.Дордий, М.Г.Черноморенко, В.М.Бойченко, Л.И.Каменский и С.Г.Гриценко (53) 62 1.3 16.925 (088.8) (56) Авторское свидетельство СССР

В 902138, кл. Н 02 Н 3/28, 1982.

Авторское свидетельство СССР

В 1203624, кл. Н 02 Н 3/28, 1985. (54) УСТРОЙСТВО ДЛЯ ДИФФЕРЕНЦИАЛЬНОФАЗНОЙ ЗАЩИТЫ СИЛОВОГО ТРАНСФОРМАТОРА

„„SU„„1372452 A1 (57) Изобретение относится к электротехнике, в частности к релейной защите. Цель изобретения — повышение чувствительнос.и эа счет введения элементов И-НЕ и задержки. Пороговые элементы срабатывают поочередно. На выходе элемента И-НЕ 6 появляется логическая единица, которая через элемент 7 задержки поступает на элемент

И 9 и формирователь 8 прямоугольных импульсов. При срабатывании за заданный промежуток времени элемента И-НЕ

6 на выходе элемента И 9 появляется сигнал, воздействующий на исполни тельные цепи устройства. 1 з.п. ф-лы, 1 ил.

1372452

Изобретение относится к электротехнике и может быть использовано для защиты силовых трансформаторов, синхронных генераторов, электродвигателей электроэнергетических систем с изолированной нейтралью.

Цель изобретения — повышение чувствительности.

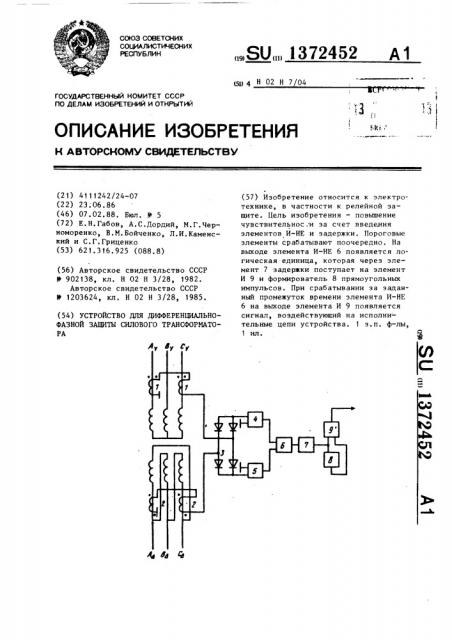

На чертеже приведена схема предла- 10 гаемого устройства.

Устройство содержит датчики 1 тока (трансреакторы), установленные на стороне высшего напряжения, датчики 2 тока (трансреакторы), установ- 15 ленные на стороне низшего напряжения, выпрямительный мост 3, к выходу которого подключены пороговые элементы

4 и 5, которые через логические элементы НЕРАВНОЗНАЧНОСТЬ 6 и задержки 7 20 подключены к формирователю 8 прямоугольных импульсов и элементу И 9.

Устройство работает следующим образом.

В режиме нагрузки или внешнего ко- 25 роткого замыкания сигналы бд„С„и

Йд, находящиеся между собой в прод Ь тивофазе, поступают на входы выпрямительного моста 3. На его катодном и анодном выходах относительно общей 30 точки схемы (земли) присутствуют вы-, прямленные сигналы. Одновременно в каждый полупериод срабатывают пороговые элементы 4 и 5. На выходе логического элемента НЕРАВНОЗНАЧНОСТЬ 6 присутствует логический "О", устройство не срабатывает. При внутренних коротких замыканиях с односторонним или двухсторонним питанием на входы выпрямительного моста 3 поступают 40 сигналы или два синфазных сигнала.

На катодном и анодном выходах моста

3 присутствуют однополупериодные выпрямленные сигналы. Пороговые элементы 4 и 5 срабатывают поочередно: в каждом полупериоде в сработанном состоянии находится либо анодный порогoBblH элемент 5, либо катодный пороговый элемент 4. На выходе логического элемента НЕРАВНОЗНАЧНОСТЬ 6 появляется логическая 1, которая че-!! !! 50 рез эЛемент 7 задержки поступает на один из входов элемента И 9 и формирователя 8 прямоугольных импульсов.

Последний через 15 мс выдает импульс длительностью 4 мс. При срабатывании в этот промежуток времени логического элемента НЕРАВНОЗНАЧНОСТЬ 6 на вьмоде элемента И 9 появляется сигнал, который подается на исполнительные цепи устройства защиты.

Формула изобретения

1. Устройство для дифференциально-фазной защиты силового трансформатора, содержащее датчики тока, снабженные выводами для подключения в фазы А и С питающей сети со стороны обмоток высокого и низкого напряже ний силового трансформатора, первые выводы выходных обмоток трансформаторов тока, присоединенных к фазам А и

С, соединены между собой встречно, выпрямительный мост, два пороговых элемента, элемент задержки, формирователь прямоугольных импульсав, вход которого .присоединен к первому входу элемента И, а выход — к второму входу элемента И, соединенному с исполнительным органом, о т л и ч а ю щ е е с я тем, что, с целью повыше— ния чувствительности, оно дополнительно снабжено логическим элементом

НЕРАВНОЗНАЧНОСТЬ, входы которого соединены с выходами пороговых элементов, а выход через элемент задеря(ки — с первым входом элемента И, вторые разноименные выводы выходных обмоток датчиков тока, присоединенных к фазе А на стороне обмоток высокого и низкого напряжений силового трансформатора, заземлены, вторые разноименные выводы выходных обмоток трансформаторов тока, присоединенных к фазе С на стороне обмоток высокого и низкого напряжений силового трансформатора, подключены к входам выпрямительного моста, анодный выход которого соединен с входом одного порогового элемента, а катодный выход — с входом .другого порогового элемента. 2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что, с целью упрощения, все датчики тока выполнены с одинаковым коэффициентом преобразования.
