Способ переключения синхронного генератора из энергосистемы с избытком мощности в энергосистему с дефицитом мощности

Способ переключения синхронного генератора из энергосистемы с избытком мощности в энергосистему с дефицитом мощности

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано для осуществления обмена электроэнергией между несинхронно работающими энергосистемами через преобразователь частоты (ПЧ). Цель изобретения - снижение установленной мощности ПЧ. Для этого генератор выделяют на автономную работу через ПЧ на дефицитную систему вместе с нагрузкой, осуществляют синхронизацию генератора с нагрузкой с дефицитной системой воздействием на ПЧ и при выполнении условий синхронизации включают генератор и нагрузку. Затем нагрузку переводят обратно на избыточную систему путем выделения ее на автономную работу, синхронизации с избыточной системой воздействием на ПЧ и включения при выполнении условий синхронизации. 3 ил. i СЛ

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

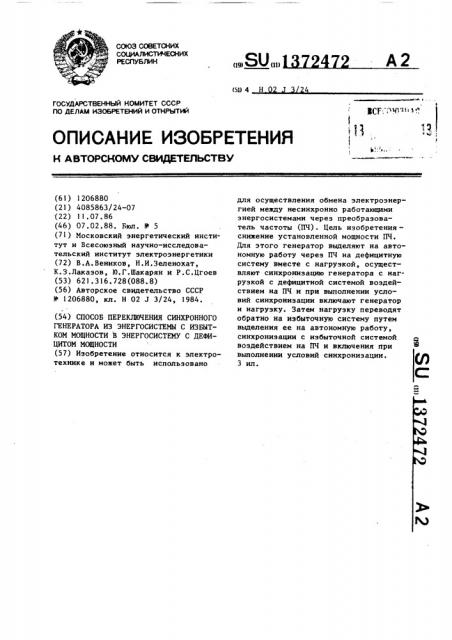

А2 (19) (11) (SD 4 Н! 1) ICF. Ì ) 1.", ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ ИОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 1206880 (21) 4085863/24-07 (22) )).07.86 (46) 07.02.88. Бюл. У 5 (71) Московский энергетический институт и Всесоюзный научно-исследовательский институт электроэнергетики (72) В.А.Веников, Н.И.Зеленохат, К.З.Лаказов, Ю.Г.Шакарян и P.Ñ.Цгоев (53) 62).316.728(088.8) (56) Авторское свидетельство СССР

У 1206880, кл. Н 02 J 3/24, 1984. (54) СПОСОБ ПЕРЕКЛЮЧЕНИЯ СИНХРОННОГО

ГЕНЕРАТОРА ИЗ ЭНЕРГОСИСТЕМЫ С ИЗБЫТКОМ МОЩНОСТИ В ЭНЕРГОСИСТЕМУ С ДЕФИЦИТОМ МОЩНОСТИ (57) Изобретение относится к электротехнике и может быть использовано для осуществления обмена электроэнергией между несинхронно работающими энергосистемами через преобразователь частоты (ПЧ). Цель изобретения— снижение установленной мощности ПЧ.

Для этого генератор выделяют на автономную работу через ПЧ на дефицитную систему вместе с нагрузкой, осуществляют синхронизацию генератора с нагрузкой с дефицитной системой воздействием на ПЧ и при выполнении условий синхронизации включают генератор и нагрузку. Затем нагрузку переводят обратно на избыточную систему путем выделения ее на автономную работу, синхронизации с избыточной системой воздействием на ПЧ и включения при выполнении условий синхронизации.

3 ил.

1372472

Изобретение относится к электротехнике, может быть использовано для осуществления обмена электроэнергией между несинхронно работающими энергосистемами, и является усовершенствованием способа по авт.св. Ф 1206880.

Цель изобретения — уменьшение мощности преобразователя частоты.

На фиг.l показана схема электрических соединений электростанции для реализации предлагаемого способа переключения синхронного генератора с помощью асинхронизированного электромеханического преобразователя частоты (АСЭМПЧ) и электрической нагрузки; на фиг.2 — этап автономной работы переключаемого генератора, АСЭМПЧ и нагрузки, необходимый для синхронизации генератора; на фиг.3 — - автоном- 2р ная работа нагрузки через преобразователь частоты от энергоизбыточной системы.

На схеме (фиг.l) обозначены соответственно первая, вторая и третья 25 секции 1-3 шин, шиносоединительный выключатель 4, выключатели 5-7 переключаемого синхронного генератора, выключатели 8-10 электрической нагрузки, выключатели 11-14 АСЭМПЧ, 3р асинхронизированные синхронные машины 15 и 16 АСЭМПЧ, переключаемый синхронный генератор 17, устройство 18 управления, регулятор 19 возбуждения и нагрузка 20.

Поэтапно переключаемый синхронный генератор необходимо перевести на автономную работу с АСЭМПЧ и электрической нагрузкой (фиг.2). В этом режиме, используя свойство АСЭМПЧ как 40 .управляемого элемента, генератор синхронизируют и подключают к соответствующей секции электростанции. После совместного переключения генератора и электрической нагрузки с помощью 45 преобразователя частоты последняя переводится на ту же секцию шин, к которой была первоначально подключена.

Например, переключение генератора 17 с секции 1 шин (энергоизбыточной) на секцию 2 (энергодефицитную) проводят

50 следующим образом.

Объединяют секции 1 и 3 шин включением шиносоединительного выключателя 4, включают машину 15 АСЭМПЧ, синхронный генератор 17 и электрическую

55 нагрузку 20 на секцию 3 включением выключателей 12,7 и 10 соответственно, после чего отключают выключатели

11,8 и 5. В результате выполнения укаэанных операций переключаемый синхронный генератор )7, электрическая нагрузка 20 и асинхронизированная машина 15 АСЭМПЧ оказываются подключенными к секции 1 шин только через шиносоединительный выключатель 4.

Переводят генератор 17, электрическую нагрузку 20 и машину 15 АСЭМПЧ на автономную работу отключением шиносоединительного выключателя 4 (фиг.2) при равенстве суммарной мощности электрической нагрузки 20 и машины 15 АСЭМПЧ мощности переключаемого генератора, обеспечиваемом с помощью устройства 18 управления.

Обеспечение баланса мощностей на секции 3 шин необходимо для сохранения режимов переключаемого генератора, электрической нагрузки и АСЭМПЧ при их переводе на автономную работу.

Синхронизируют переключаемый генератор с секцией 2 шин, для чего под действием регулятора 19 возбуждения машины 15 АСЭМПЧ и переключаемый генератор 17 в зависимости от разности частот на секциях 2 и 3 изменяют свою мощность таким образом, что генератор 17 переходит на новый установившийся режим со значениями напряжения и частоты, соответствующими их значениям на секции 2 шин.

По сигналу выравнивания напряжений и частот на секциях 2 и 3, используя известный способ включения генератора с ожиданием или улавливанием синхронизма, включают выключатели 6 и 9. После этого переключаемый генератор 17 и электрическая нагрузка 20 оказываются подключенными к секции 2 шин.

Для обратного перевода электрической нагрузки 20 на секцию 1 шин необходимо восстановить исходную схему, когда преобразователь частоты используется как элемент межсистемной связи, что достигается включением выключателей 11 и 12; обеспечить переток мощности через преобразователь частоты от энергоизбыточной системы на энвргодефицитную, равной мощности нагрузки 20, действием устройства 18 управления; включить машину 16 АСЭМПЧ и электрическую нагрузку 20 на секцию 3 шин включением выключателей 14 и 10 отключить выключатели 13 и 9, в результате. чего нагрузка 20 вклю1372472 чается на автономную работу через преобразователь частоты от энергоизбыточной системы (фиг.3) изменить путем воздействия на преобразователь частоты устройством 18 управления

5 частоту и напряжение на шинах секции

3 до выравнивания с частотой и напряжением секции 1 шин, включить шиносоединительный выключатель 4 и выклю- 10 чатели ll и 8, отключить выключатели

10 и 12, заканчивая процесс переключения.

Формула изобретения

Способ переключения синхронного генератора из энергосистемы с избытком мощности в энергосистему с дефицитом мощности по авт.св. У 1206880, отличающийся тем, что, с целью уменьшения мощности преобразователя частоты, до переключения подключают к шинам переключаемого генератора нагрузку избыточной энергосистемы, не превышающую его мощность, а после переключения генератора указанную нагрузку отделяют от дефицитной энергосистемы через преобразователь частоты, синхронизируют ее с избыточной энергосистемой путем воздействия на преобразователь частоты и подключают к избыточной энергосистеме.

1372472

20

Составитель В.Герих

Техред М.Моргентал Корректор О.Кундрик

Редактор 0.10рковецкая

Заказ 492/48

Тира к 649 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
