Реферат



Изобретение относится к области радиоэлектроники. Устройство для поштучной подачи изделий, преимущественно печатных плат (ПП), содержит привод для вращения кассеты (К) 2, закрепленной на его валу. К 2 выполнена в виде диска с гнездами для размещения ПП. Они вьшолнены в виде сквозных радиально расположенных пазов . К 2 имеет подпружиненные фиксаторы (ПФ) для каждого из гнезд в виде пружин 7, поджатых толкателями 8. Под К 2 установлен упор в виде ролика , взаимодействующего с нажимнымзлементом 9. Нажимной злемент 9 набегает на ролик и разворачивается на нем, а пружина 10 перемещает ПФ относительно корпуса 11, ПП проваливается по диаметральному пазу К 2 в лоток , попадает в подвижные губки и перемещается по траверсе на приемный транспортер травильной установки. Устройство надежно в работе. 1 з.п. ф-лы, 7 ил. 6-5 i (Л /2S 8 29

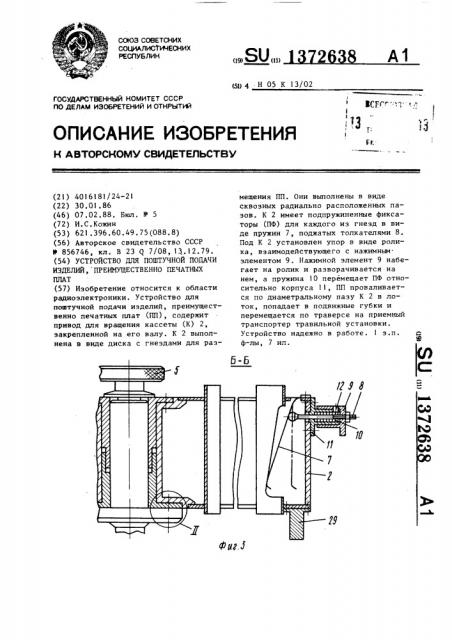

СОЮЗ СОВЕТСКИХ

СОЦИАЛИС1 ИЧЕСНИХ

РЕСПУБЛИК (19) (11) (50 4 . Н 05 К 13/02

„!

:13, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

I

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2 i ) 4016181/24-21 (22) 30.01.86 (46) 07.02.88. Бюл. и 5 (72) И.С.Кожин (53) 621.396.60.49.75(088.8) (56) Авторское свидетельство СССР

В 856746, кл. В 23 Q 7/08, 13.12.79. (54) УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ ПОДАЧИ

ИЗДЕЛИЙ, ПРЕИМУЩЕСТВЕННО ПЕЧАТНЫХ

ПЛАТ (57) Изобретение относится к области радиоэлектроники. Устройство для поштучной подачи изделий, преимущественно печатных плат (НП), содержит привод для вращения кассеты (К) 2, закрепленной на его валу. К 2 выполнена в виде диска с гнездами для размещения ПП. Они выполнены в виде сквозных радиально расположенных пазов. К 2 имеет подпружиненные фиксаторы (ПФ) для каждого из гнезд в виде пружин 7, поджатых толкателями 8.

Под К 2 установлен упор в виде ролика, взаимодействующего с нажимным. элементом 9. Нажимной элемент 9 набегает на ролик и разворачивается на нем, а пружина 10 перемещает ПФ относительно корпуса 11, ПП проваливается по диаметральному пазу К 2 в лоток, попадает в подвижные губки и перемещается по траверсе на приемный транспортер травильной установки.

Устройство надежно в работе. 1 э.п. ф-лы, 7 ил.

1372638

Изобретение относится к области подачи радиодеталей, в частности к устройствам для поштучной подачи изделий, преимущественно печатных плат. б

Цель изобретения — повышение надежности в работе за счет исключения повреждения изделий.

На фиг.1 показано устройство, общий вид; на фиг.2 — вид А на фиг.1; 10 на фиг.3 — разрез Б-Б на фиг.1 (без заготовки); на фиг.4 — развертка нажимного элемента фиксатора; на фиг.5— разрез В-В на фиг.2; на фиг.б — узел

I на фиг.2; на фиг.7 — узел II на фиг.3.

Устройство содержит привод 1, состоящий из электродвигателя постоянного тока, оборудования для бесступепчатого регулирования частоты враще- 20 ния якоря электродвигателя и редуктора, предназначенный для вращения кассеты 2, которая жестко закреплена на выходном валу 3 привода 1 с помощью штифтов 4 и гайки 5. Кассета

2 выполнена в виде диска с гнездами для размещения иэделий, выполненными в виде сквозных радиально расположенных пазов, в которых размещсны печатные платы 6. Кассета снабжена под- ЗО пружиненными фиксаторами для каждого из ее гнезд, выполненными в виде закрепленных на ней пружин 7, которые поджаты толкателями 8. Каждый толкатель посредством резьбы закреп- Зб лен на нажимном элеме п е 9, на цплиндрической поверхности которого предусмотрена проточка. !!ажимпой элемент 9 подпружппен пруж и с!! 1О к корпусу 11, жестко закреплетгому па KB .!0 сете 2. На цилиндрической поверхности корпуса имеется штифт 12, с п .>мощью которого нажимной злемен.г 9 имеет два фиксированных положения взведенное и сбрасывающее. Во взведенном положении толкатель 8 поджимает пружину 7, которая удерживает в пазу кассеты 2 печатную пла-1у 6.

В сбрасывающем положении то.пкатель

8 и пружина 7 разобщены и заготовка 80

6 проваливается вниз по пазу в лоток !

3 для выгрузки, установленный на приводе 1 под кассетой 2, где неподвижно установлен упор, выполненный в виде ролика 14, установленного на 85 оси 15, вилки 16, закрепленной »а штанге 17, кронштейна 18, закрепленного на боковой поверхности лотка 13 с возможностью взаимодействия с подпружиненными фиксаторами кассеты 2 нажимного элемента 9 во взведенном положении, разворачиваются на нем, а пружины 10 рывком переводят фиксаторы из взведенного положения в сбрасывающее.

На лотке 13 закреплены две полуоси 19 и 20. На одной из них (например, полуось 19) напротив выходной части лотка 13 закреплены подвижные губки 21 и 22, а на другой — кулачок

23, который воздействует на упорные винты 24 и разворачивает подвижные губки, а пружина 25 с помощью штифтов 26 возвращает губки в исходное положение.

Подвижные губки 2! и 22 кулачком

?3 кинематически соединены с подвижгяьм упором, выполненным в виде траверсы 27, жестко закрепленной на кулачке 23 и с помощью противовеса 28 взаимодействует последовательно с высгупами,29, жестко закрепленными на днище кассеты 2.

Устройство работает следующим образом.

Кассета 2 загружается печатными платамн б. Для этого нажимные элементы подпружинных фиксаторов 9 вручную из с.брасывающего положения переводятся во взведенное положение. За 1 åì в диаметральные пазы кассеты 2

-iaDopÿòñÿ печатные платы 6, которые удерживаются в пазах пружинами 7.

Вагрузка заготовок может производится как на кассете, снятой с привода, та к и а кассете, установленной на :риводе. !!ключается привод 1. Кассета 2 налипает медленно вращаться (1,5

2,5 об/ч) по часовой стрелке. Выступ

"9 наклонным участком набегает на чрпяерсу 27, которая поворачивает кузпачок 23, а пружина 25 переводит подпнжные губки во взведенное положение.

Нажимной элемент 9 набегает на ролик 14 и разворачивается на нем, а пружина 10 рывком перемещает фиксатор относительно корпуса 11.

Печатная плата б проваливается по диаметральному пазу кассеты 2 в лоток 13 и попадает в подвижные губки

2! и 22.

Траверса 27 в это время скользит по горизонтальному участку выступа .:9.

При дальнейшем вращении касеты 2 тразерса 27 противовесом 28 рывком!

372638 смещается относительно выступа 29 кассеты 2.

Кулачок 23 через упорные винты 24 рывком раздвигает подвижные губки 21 и 22 и заготовка 6 падает на прием5 ный транспортер травильной установки.

Формул аизобретения

I. Устройство для поштучной подачи изделий, преимущественно печатных плат, содержащее установленную с возможностью вращения кассету, выполненную в виде диска с гнездами для размещения изделий, выполненными в виде радиально расположенных сквозных пазов, и лоток для выгрузки изделий, установленный под кассетой, о т л и20 ч а ю щ е е с я тем, что, с целью повышения надежности за счет исключения повреждения изделий, кассета снабжена подпружиненными фиксаторами для каждого из ее гнезд, при этом . под кассетой неподвижно установлен упор с возможностью взаимодействия с подпружиненными фиксаторами.

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что, оно снабжено подвижными губками, установленными напротив выходной части лотка для выгрузки изделий, кинематически соединенными с подвижным упором, а кассета выполнена с выступами, расположенными с возможностью взаимодействия с подвижным упором.
